3.6 Installation de l'optique grand angle
Déconnectez l'appareil du secteur avant d'installer l'optique grand angle.
Pour installer l'optique grand angle :

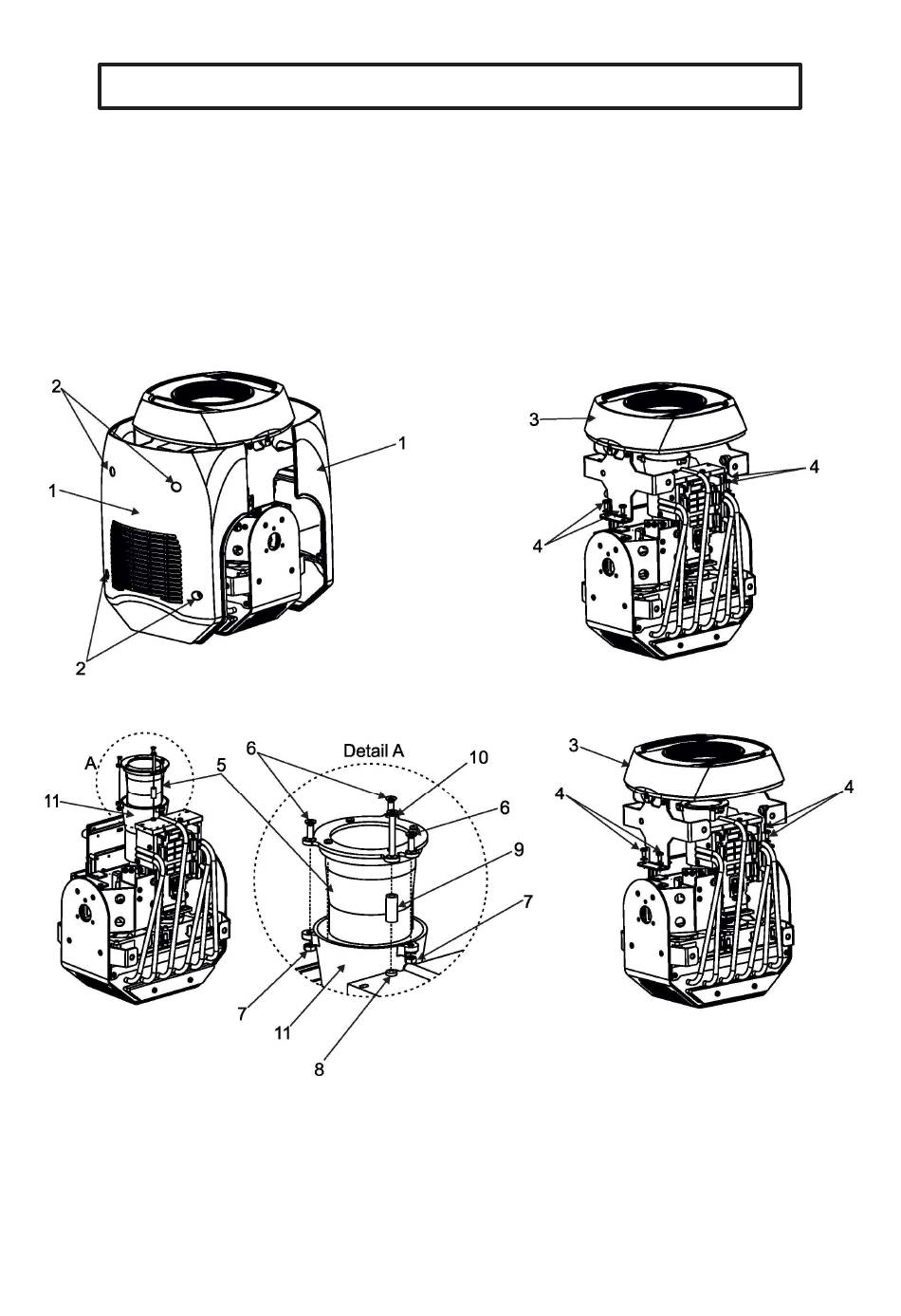

1. Déposez les deux capots (1) en défaisant les goujons ¼ de tour (2) de chaque côté.
2. Déposez le cache frontal (3) en démontant les 4 vis M4x8 (4). Déconnectez les câbles.
3. Vissez le module grand angle (5) sur le tube (1) à l'aide 3 vis M3x10 (6) et écrous (7).
4. Dévissez les vis (8) et remplacez-les par les vis M3x25 (10) et les entretoises (9).
5. Remontez le capot frontal (3) sur la tête et vissez-le avec 4 vis M4x8 (4). Connectez les câbles.
6. Remontez les capots latéraux (1) et fixez-les avec les 4 goujons ¼ de tour (2) de chaque côté.
12
