(11).

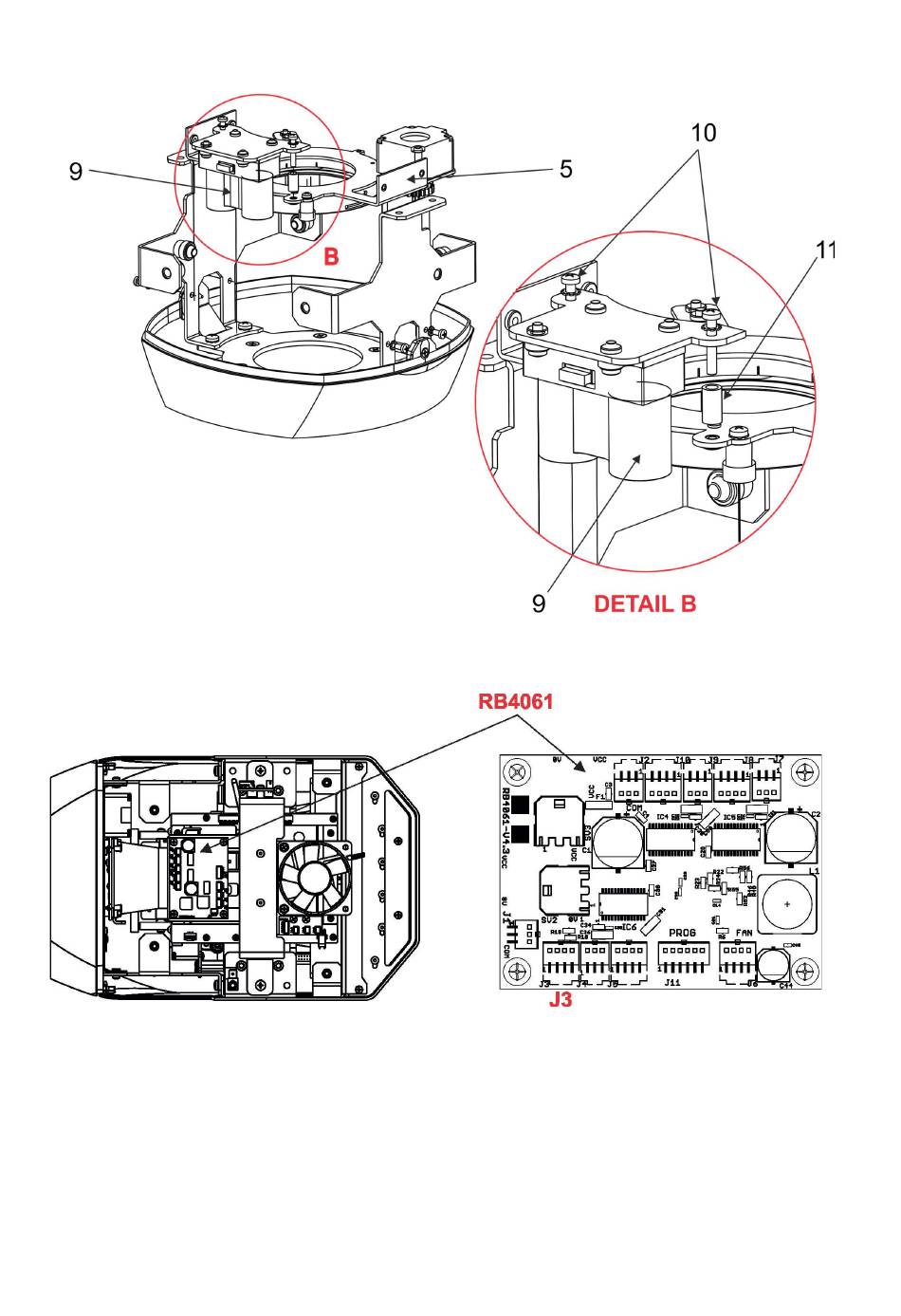

6. Placez le module ADM (9) sur le module gris (5) et vissez-le avec deux vis M3x18 (10) et les entretoises
7. Vissez le module (5) sur la partie avant du nez (3) avec 4 vis M4x8 (6).
8. Vissez le nez (3) sur la tête avec 4 vis M4x8 (4) et connectez les câbles déconnectés.
9. Connectez le câble du module ADM au connecteur J3 de la carte PCB RB4061.
Le module ADM (Automatic Distance Meter) permet de garder l'image nette en permanence sur l'écran (ou mur
ou plafond) pendant les mouvements de la tête.
Pour un fonctionnement correct de l'ADM, n'utilisez pas de fumigène dans le lieu où le Promotion est
installé. N'obstruez pas la ligne de projection entre le Promotion et la surface de projection (ex. en
laissant passer des personnes).
Le canal de mise au net (8) doit être réglé sur 0 DMX.
15
