3.8 Télécommande DMX-512
L'appareil est équipé d'embases XLR 5 broches pour recevoir et transmettre la télécommande DMX. Utilisez
uniquement du câble à paire torsadée conçu pour les transmissions RS-485 et des connecteurs XLR 5
broches pour interconnecter le contrôleur avec les appareils et les appareils entre eux.
Recopie DMX
Embase XLR (vue par l'arrière) :
1 - Blindage
2 - Signal (-)
3 - Signal (+)
4 - Non connecté
5 - Non connecté
Avec un contrôleur DMX standard, connectez directement sa sortie DMX avec l'entrée DMX du premier
appareil de la cascade de télécommande.

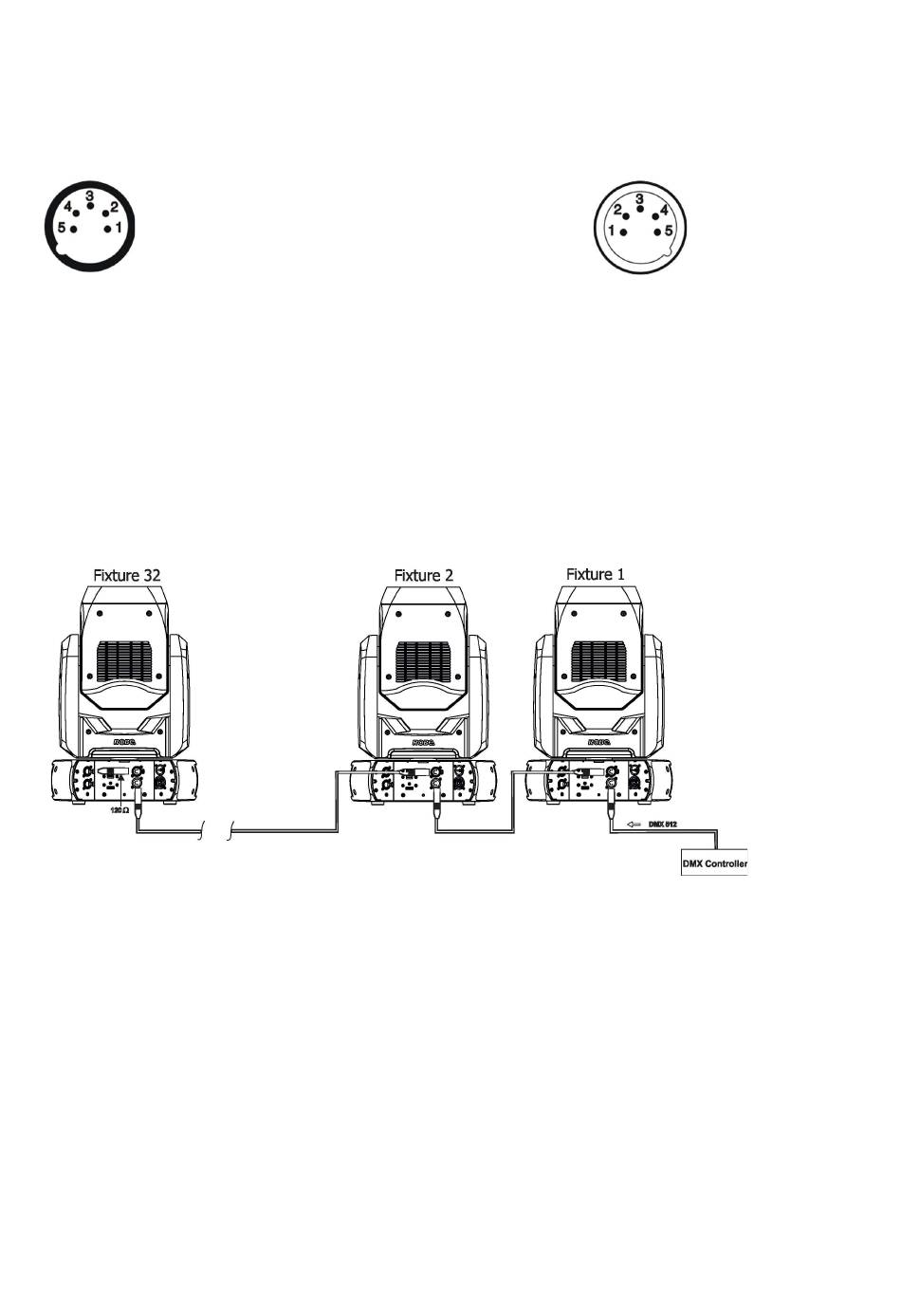

Connexion DMX en cascade :
Connectez la recopie DMX du premier appareil de la chaîne à l'entrée DMX de l'appareil suivant. Connectez
les appareils en cascade jusqu'à ce que tous les appareils soient interconnectés ou qu'un maximum de 32
appareils soit atteint.
Attention : dans la recopie du dernier appareil, vous devez installer un bouchon de terminaison. Pour cela,
soudez entre les broches 2 et 3 d'une XLR mâle une résistance de 120 Ohms et branchez cette XLR en sortie
du dernier appareil.
Entrée DMX
Embase XLR (vue par l'arrière) :
16
1 - Blindage
2 - Signal (-)
3 - Signal (+)
4 - Non connecté
5 - Non connecté
