3.9 Télécommande Ethernet
Les appareils peuvent recevoir un signal de télécommande par leur connecteur Ethernet (Ex : Art-Net). Le
contrôleur utilisé avec votre PC ou votre console doit être capable de générer ce signal.
Art-Net est un protocole de communication Ethernet 10 Base T basé sur TCP/IP. Il permet de transférer de
grandes quantités de données DMX 512 sur un réseau conventionnel de grande envergure.
IP address, dans le menu, est l'adresse IP qui identifie l'appareil (ou le nœud) sur le réseau.
Universe est le paramètre qui identifie un ensemble de 512 canaux (équivalent à une ligne DMX).
Le Robin ProMotion est équipé d'embases RJ-45 8 broches pour sa communication sur les réseaux
Ethernet. Utilisez un câble CAT 5 à 4 paires torsadées (ou supérieur) et des connecteurs RJ-45 pour
connecter l'appareil au réseau.

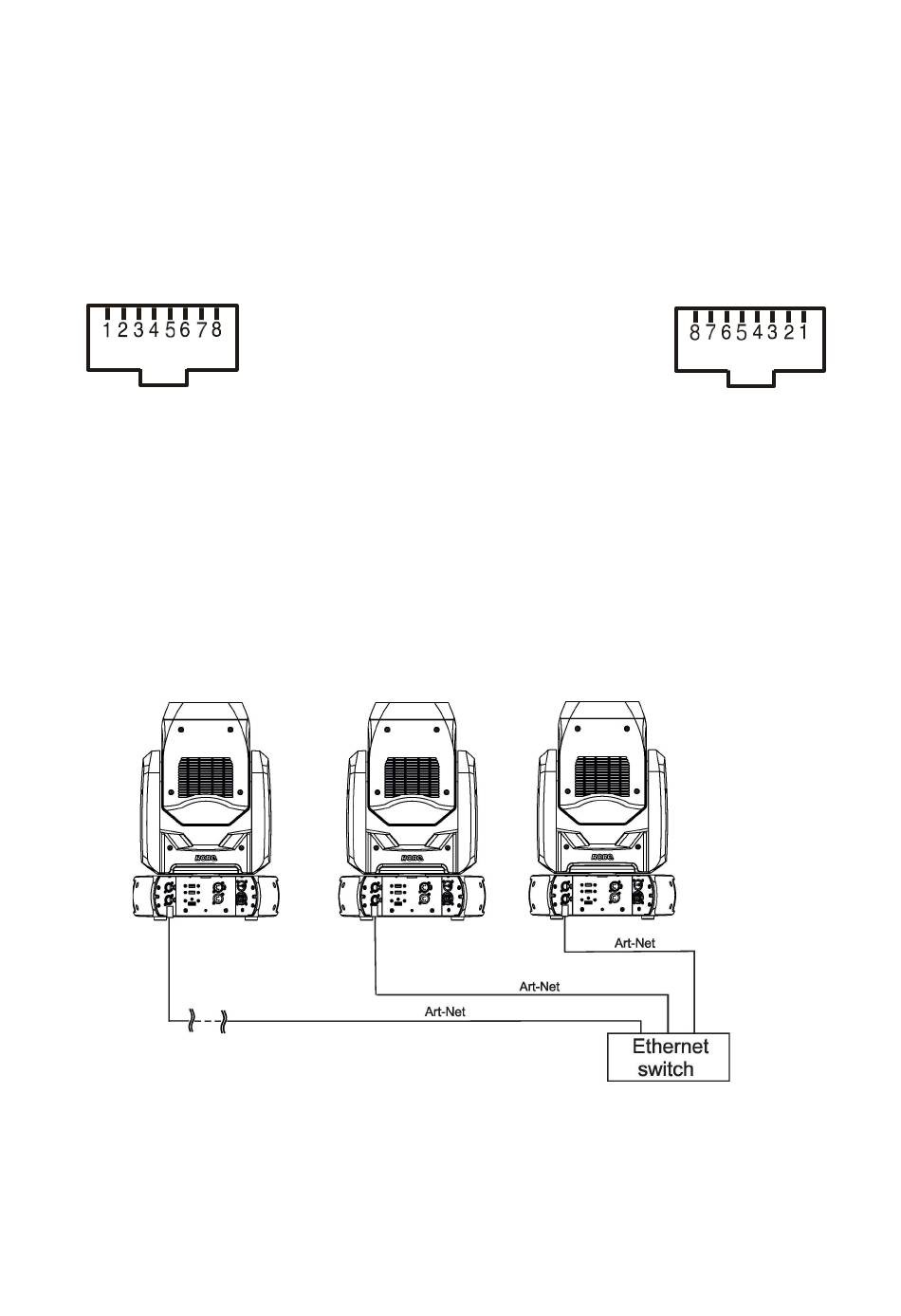

Embase RJ-45 (vue avant) :
Les câbles de brassage qui interconnectent les appareils avec les actifs réseau doivent être câblés droit (1:1),
c'est à dire que les broches de même numéro sont connectées entre elles :
1-1
2-2
Si l'appareil doit être relié directement à un ordinateur, vous devez utiliser un câble croisé câblé comme ci-
dessous :
1-3
2-6
Connectez l'entrée Ethernet de chaque appareil au réseau.
L'option réseau " Artnet" doit être activée depuis le menu "
IP et le masque de sous réseau de chaque appareil ainsi que l'univers que l'appareil doit écouter.
(Adresse DMX = 144)
IP =002.168.002.006
Univers=1
Pour cette configuration, le PC ou le contrôleur devrait avoir la configuration : Adresse IP : 002.xxx.xxx.xxx
(différente de celle des appareils), NET mask : 255.0.0.0.
Le Robin ProMotion est équipé de deux embases RJ-45 permettant un câblage en cascade. Si vous cablez en
cascade sans utiliser de switch réseau, vous pouvez relier jusqu'à 8 appareils au maximum sur une ligne
Ethernet.
1- TD+
2- TD-
3- RX+
4- Non connecté
3-3
4-4
5-5
3-1
4-8
5-7
(Adresse DMX =25)
IP =002.168.002.003
Univers=1
5- Non connecté
6- RX-
7- Non connecté
8- Non connecté
6-6
7-7
8-8
6-2
7-5
8-4
DMXA 001-->Mode-->ArtNet
17
Fiche RJ-45 (vue avant) :
". Réglez l'adresse
(Adresse DMX =1)
IP =002.168.002.002
Univers=1
