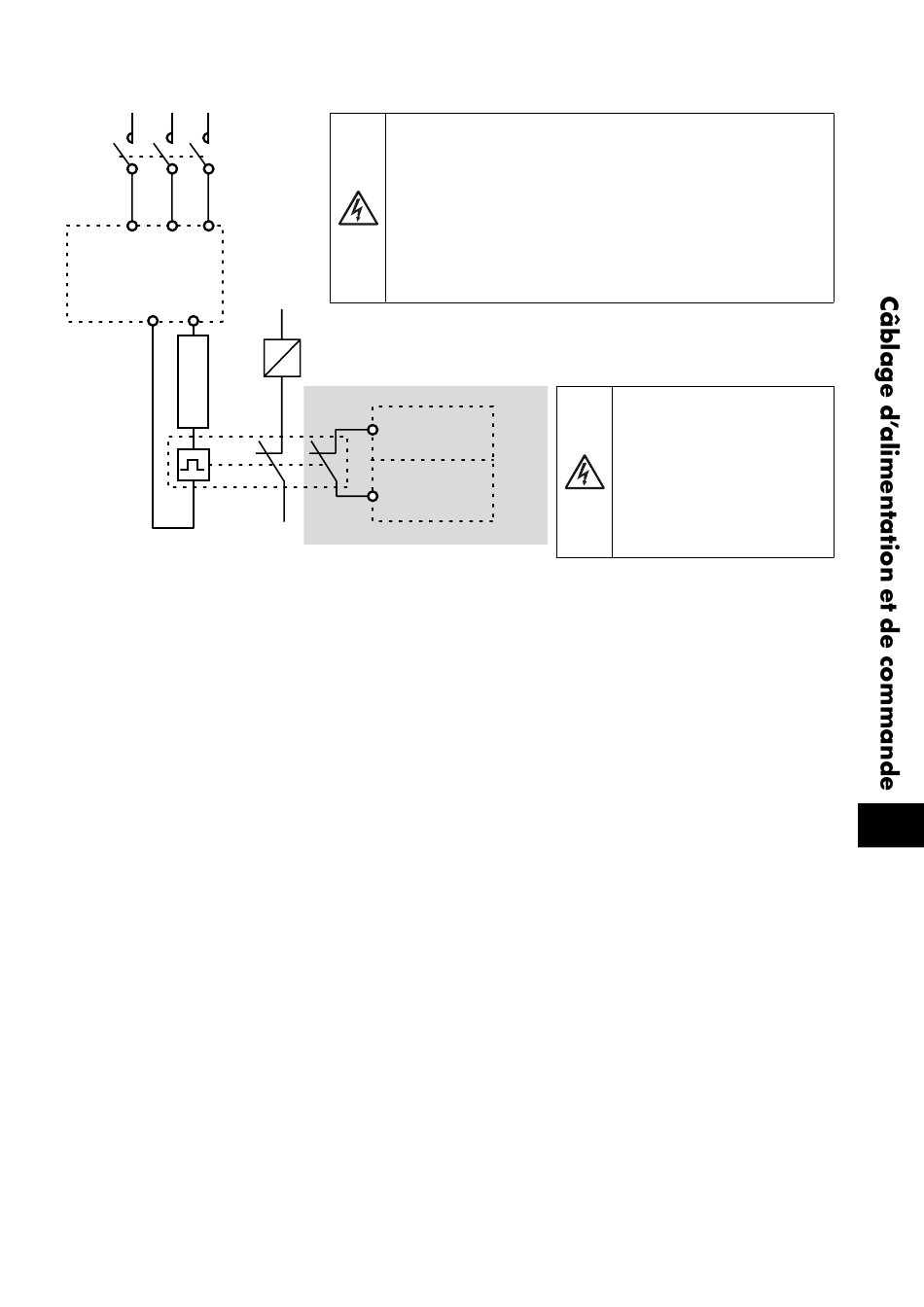

Transistor de frein dynamique avec protection contre les surcharges thermiques
K1
ODE-3
L1/L
L2/N
L3
DC+
BR
Surcharge thermique / Résistance de freinage avec interrupteur de surchauffe
www.emk-motor.de
Il est fortement recommandé d'équiper le variateur d'un contacteur principal,
et de fournir et d'utiliser une protection supplémentaire contre les surcharges
thermiques pour la résistance de freinage.
Le contacteur doit être branché de sorte qu'il s'ouvre en cas de surchauffe
de la résistance, sinon le variateur ne pourra pas interrompre l'alimentation
principale si le hacheur de freinage reste fermé (court-circuité) en cas de
défaillance.
Il est aussi recommandé de brancher la protection contre les surcharges
thermiques à une entrée numérique du variateur en tant que déclenchement
externe.
K1 - Contacteur principal
ODE-3
+ 24 VDC
Dlx
Câblage optionnel
Version 1.23 | Guide de l´utilisateur du variateur EMK FIT E3 IP66 pour utilisation en extérieur | 19
Le niveau de tension à ces bornes
peut dépasser 800 VCC.
Une charge stockée peut être
présente une fois l'alimentation
secteur débranchée.
Merci de compter au moins 5
minutes de décharge après la mise
hors tension avant d'essayer toute
connexion à ces bornes.
