7. Configurations macro d'entrée analogique et numérique
7.1. Vue d'ensemble
EMK FIT E3 utilise une approche macro pour simplifier la configuration des entrées analogiques et numériques. Il existe deux
paramètres clés qui déterminent les fonctions d'entrée et le comportement du variateur :
P-12 Sélectionne la source de commande du variateur principal et détermine comment la fréquence de sortie du variateur est
principalement contrôlée.
P-15 Affecte la fonction macro aux entrées analogiques et numériques.
Des paramètres supplémentaires peuvent ensuite être utilisés pour adapter davantage les paramètres, p. ex.
P-16 Utilisé pour sélectionner le format du signal analogique à connecter à l'entrée analogique 1, p. ex. de 0 à 10 volts, 4 à 20 mA.
P-30 Détermine si le variateur doit démarrer automatiquement après une mise sous tension si l'entrée de déverrouillage est présente.
P-31 Lorsque le mode clavier est sélectionné, détermine à quelle fréquence/vitesse de sortie le variateur doit commencer à suivre
la commande de validation, et s'il faut appuyer sur la touche de démarrage du clavier ou si l'entrée de déverrouillage seule
doit démarrer le variateur.
P-47 Utilisé pour sélectionner le format du signal analogique à connecter à l'entrée analogique 2, p. ex. de 0 à 10 volts, 4 à 20 mA.

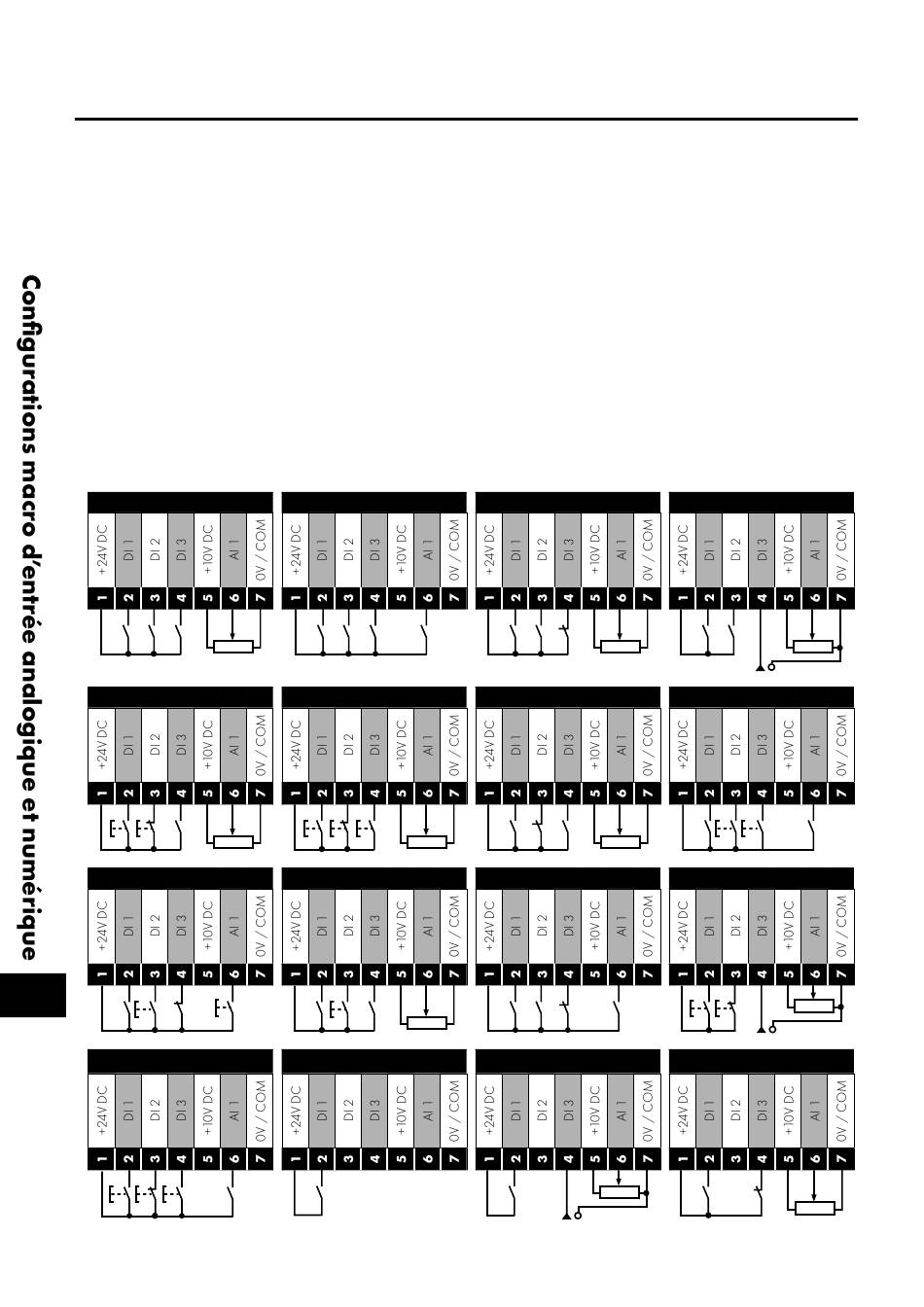

7.2. Exemple de diagrammes de connexion
Les schémas ci-dessous fournissent un aperçu des fonctions macro de chaque borne, et un diagramme de connexion simplifié pour
chacune d'elles.
Diagramme 1
Diagramme 5
Diagramme 9
7
Diagramme 13
40 | Guide de l´utilisateur du variateur EMK FIT E3 IP66 pour utilisation en extérieur | Version 1.23
Diagramme 2
Diagramme 6
Diagramme 10
Diagramme 14
Diagramme 3
Diagramme 7
Diagramme 11
Diagramme 15
Diagramme 4
Diagramme 8
Diagramme 12
Diagramme 16
