4.4.3. Inductance d'entrée optionnelle
N e pas utiliser d'inductance d'entrée avec les modèles de taille 4 !
L 'installation d'une inductance d'entrée optionnelle dans la conduite d'alimentation est recommandée pour les variateurs de taille
de cadre 1, 2 et 3 lorsque l'une des conditions suivantes se produit :
o L'impédance d'alimentation entrante est faible ou le niveau de courant de fuite/de court-circuit est élevé.
o L'alimentation est sujette à des creux ou à des brouillages.
o Un déséquilibre existe sur l'alimentation (variateurs triphasés).
o L'alimentation du variateur s'effectue par l'intermédiaire d'un jeu de barres et d'un système d'engrenage à brosse (généralement
des grues aériennes).
P our toutes les autres installations, une inductance d'entrée est recommandée pour assurer la protection du variateur contre les
défauts d'alimentation. Les numéros de pièce sont indiqués dans le tableau.
Alimentation
230 volts
monophasés
400 volts
triphasés
4.5. Connexion du moteur
L e variateur produit intrinsèquement une commutation rapide de la tension de sortie (PWM) au moteur par rapport au secteur. Pour les
moteurs qui ont été enroulés pour fonctionner avec un variateur de vitesse, il n'y a pas de mesures préventives requises. Toutefois, si la
qualité de l'isolation est inconnue, il convient de consulter le fabricant du moteur et de prendre des mesures préventives si nécessaire.
L e moteur doit être connecté aux bornes EMK FIT E3 U, V et W en utilisant un câble approprié à 3 ou 4 conducteurs. Lorsqu'un
câble à 3 conducteurs est utilisé avec un blindage fonctionnant en tant que conducteur de terre, le blindage doit avoir une section
transversale au moins égale aux conducteurs de phase lorsqu'ils sont fabriqués à partir du même matériau. Lorsqu'un câble à 4
conducteurs est utilisé, le conducteur de terre doit être de section transversale au moins égale, et il doit être fabriqué à partir du
même matériau que les conducteurs de phase.
L a terre du moteur doit être connectée à l'une des bornes de terre EMK FIT E3.
L o ngueur de câble du moteur maximale autorisée pour tous les modèles : 100 mètres blindé, 150 mètres sans blindage.
L o rsque des moteurs multiples sont connectés à un seul variateur à l'aide de câbles parallèles, une inductance de sortie doit être installée.

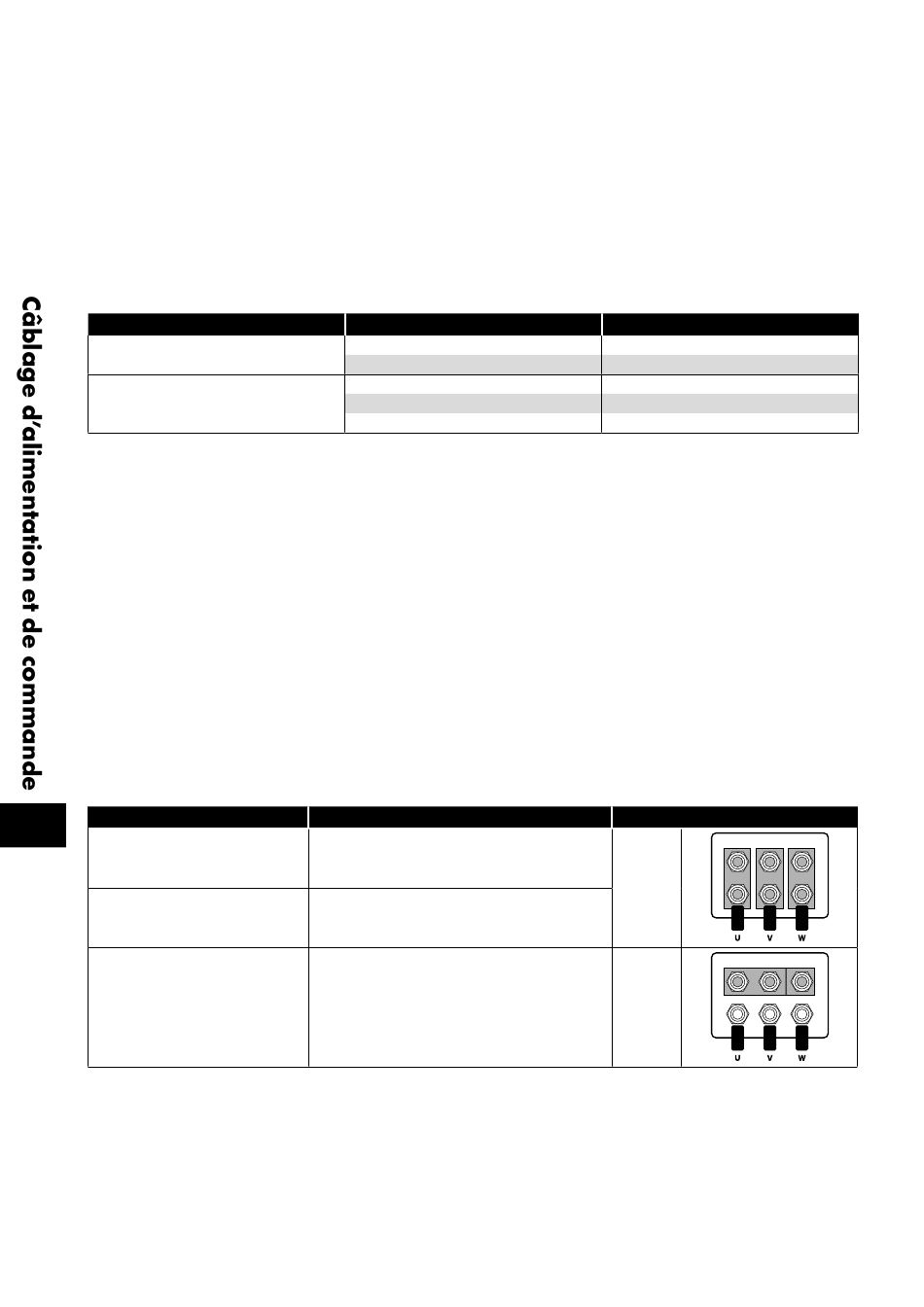

4.6. Connexions de la boîte à bornes du moteur
N'installez aucun appareil de commutation mécanique ou électromécanique entre le variateur et le moteur. Si un isolateur local est installé
près du moteur, il doit être interverrouillé avec le circuit de commande du variateur pour assurer la désactivation du variateur lorsque le moteur
est isolé. La plupart des moteurs à usage général sont enroulés pour fonctionner avec des alimentations à double tension. Ceci est indiqué
sur la plaque signalétique du moteur. Le choix de cette tension de service a normalement lieu lors de l'installation du moteur en optant pour
la connexion en ÉTOILE ou en TRIANGLE. La connexion en Étoile donne toujours la plus haute des deux valeurs nominales de tension.
4
Tension d'alimentation entrante Tensions de la plaque signalétique du moteur
230
400
400
4.7. Câblage de la borne de commande
T ous les câbles de signaux analogiques doivent être correctement blindés. Des câbles à paire torsadée sont recommandés.
D ans la mesure du possible, les câbles de signal d'alimentation et de commande doivent être acheminés séparément mais pas
parallèlement entre eux.
L es niveaux de signal de différentes tensions, p. ex. 24 V CC et 1 10 V CA, ne doivent pas être acheminés dans le même câble.
L e couple de serrage maximum des bornes de commande est de 0,5 Nm.
D imension du conducteur d'entrée du câble de commande : 0,05 à 2,5 mm
14 | Guide de l´utilisateur du variateur EMK FIT E3 IP66 pour utilisation en extérieur | Version 1.23
Taille du cadre
1
2
1
2
3
230 / 400
400 / 690
230 / 400
2
/30 à 12 AWG.
Inducteur d'entrée CA
OPT-2-L1016-66
OPT-2-L1025-66
OPT-2-L3006-66
OPT-2-L3010-66
OPT-2-L3018-66
Connexion
Triangle
∆
Étoile
⅄
www.emk-motor.de
