fadini Elpro X Notice D'instructions page 3

IT
X
PER APRICANCELLI SCORREVOLI CON FINECORSA:
posizionare il Dip Switch B N°1= ON
Dip-Switch A
1 = ON Fotocellula ferma in apertura
2 = ON Radio non inverte in apertura
3 = ON Chiude in automatico
4 = ON Prelampeggio Attivo
5 = ON Radio passo-passo
6 = ON Servizio pedonale
Dip-Switch B
1 = ON modalita' APRICANCELLO SCORREVOLE
2 = ON Uomo presente
3 = libero
4 = ON controllo DSA fotocellule trasmettitori se collegati ai morsetti dedicati

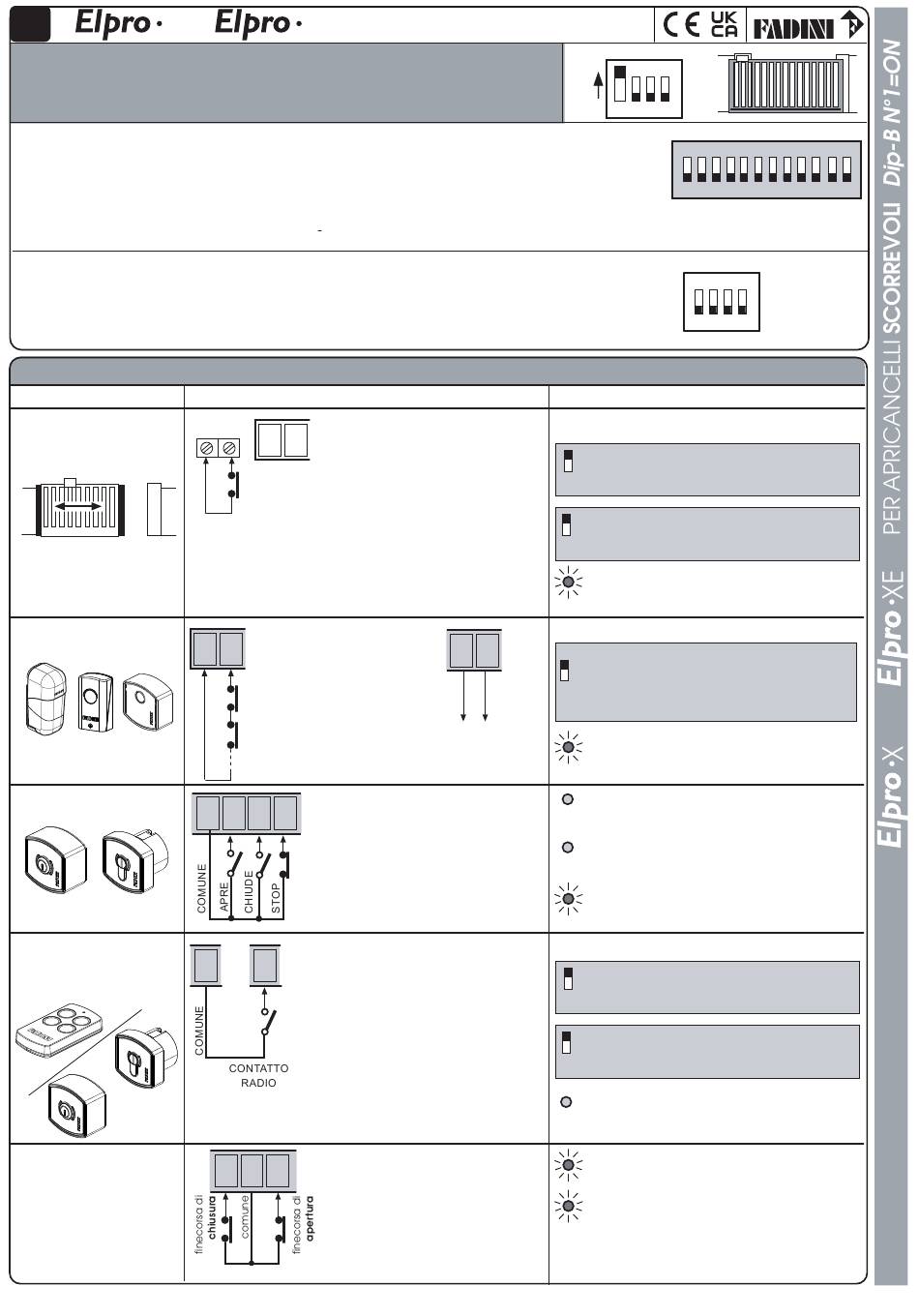

COLLEGAMENTI ELETTRICI AI MORSETTI PER L'APERTURA SCORREVOLE - Dip Switch B n°1=ON
Accessorio
Costa di sicurezza:
Fotocellule:
Selettore a chiave:
Contatto Radio (con
funzione
passo-passo):
Finecorsa:
XE
PROGRAMMATORI ELETTRONICI UNIVERSALI
MONOFASE 230V 50/60Hz
7 = ON Nessuna funzione
8 = vedi collegamenti della COSTA di SICUREZZA
9 = vedi collegamenti della COSTA di SICUREZZA
10 = ON Lampeggiatore spento in pausa
11 = ON Richiude in Apertura e in pausa dopo passaggio su Fotocellule
12 = libero
Collegamenti elettrici
1 2
Contatto NC per costa di sicurezza. Permette l'inversione di
marcia per un breve tratto della corsa arrestando il cancello:
con Dip A n°9= ON, in entrambi i sensi di marcia
NOTA: se non presente la costa non è necessario ponticellare
l'ingresso del contatto, lasciando solo il Dip-A N°9=OFF
1 2
tutti i contatti NC degli
accessori di sicurezza
NC
quali Fotocellule
(ricevitori) devono essere
NC
collegati in serie ai
morsetti 1 e 2
c o n t a t t i N A e N C d a c o l l e g a r e a i
3 4 5 6
r i s p e t t i v i m o r s e t t i d e i s e l e t t o r i o
pulsantiere.
Tutte le possibili configurazioni sono
allegate ai rispettivi accessori di
NC
comando
collegando un qualsiasi contatto NA tra i
due morsetti si può ottenere ad ogni
3 7
impulso:
- Solo apertura: Dip 2=ON e Dip 5=OFF
- Inversione di marcia ad ogni impulso
Dip 2=OFF e Dip 5=OFF
- Passo Passo: Apre-Stop-Chiude-Stop
Dip 2=OFF e Dip 5=ON
- In fase di apertura non accetta nessun
comando. In pausa e in chiusura ad ogni
comando esegue lo stop con inversione di
marcia: Dip 2=ON e Dip 5=ON
IMPORTANTE: se i finecorsa non
8 9 10
sono utilizzati, ponticellare gli
ingressi 8 - 9 - 10
Dip-Switch e segnalazione LED delle varie funzioni
DIP-SWITCH-A N°8 E N°9:
8
9
DIP-SWITCH-A N° 1:
12 13
1
uscita 24Vac carico max:
n°1 radio ricevente
n°2 coppie fotocellule
DIP-SWITCH-A N°2 e N°5:
2
5
DIP-SWITCH - B
ON
OFF
2 3 4
1
DIP-SWITCH - A
ON
OFF
1 2 3 4 5 6 7 8 9 10 11 12
DIP-SWITCH - B
ON
OFF
1 2 3 4
ON: Aumento del tempo durante l'inversione
OFF: Nessun aumento del tempo di inversione
ON: Inversione di marcia con la costa
OFF: Nessuna inversione di marcia.
L2 Acceso= nessun ostacolo presente, si
spegne ad ostacolo presente
ON: ferma in apertura e inverte in chiusura
a ostacolo rimosso
OFF: non ferma in apertura e inverte in chiusura
in presenza di ostacolo
L3 Acceso= nessun ostacolo presente, si
spegne ad ostacolo presente
L4 Spento= nessun contatto APRE, si
accende ad ogni impulso di apertura
L5 Spento= nessun contatto CHIUDE, si
accende ad ogni impulso di chiusura
L6 Acceso= contatto di STOP chiuso, si
spegne ad ogni impulso di stop
ON: In apertura non inverte e non blocca
OFF: In apertura blocca e inverte sempre
ON: Passo passo con blocco intermedio
OFF: Inverte il movimento ad ogni impulso radio
L7 Spento= nessun contatto RADIO, si
accende ad ogni impulso del contatto radio
L8 Acceso= spento a cancello chiuso
L9 Acceso= spento a cancello aperto
pag 3
