fadini Elpro X Notice D'instructions page 27

FR X

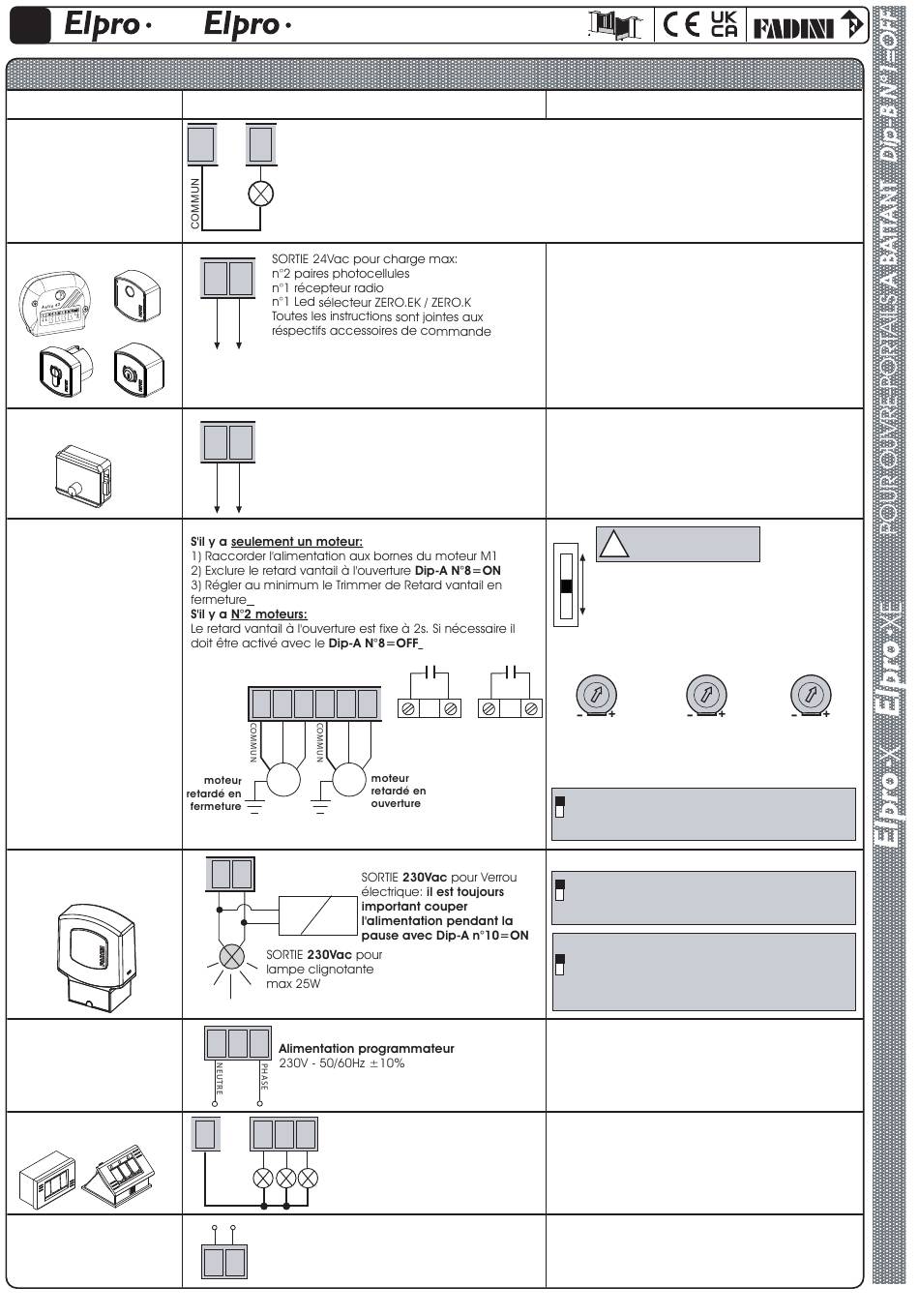

RACCORDEMENTS ELECTRONIQUES AUX BORNES POUR L'OUVERTURE A BATTANT - Dip-Switch B n°1=OFF
Accessoire
Sortie Voyant de
Signalisation de
24V- max 3W:
Sortie 24V:
Serrure électrique:
Alimentation Moteur
monophasé 230V et
condensateurs:
Verrou électrique et
Lampe clignotante
230V:
Alimentation
carte 230V:
Alimentation led
Pulin 3:
Sortie 24Vcc-5W:
XE
PROGRAMMATEURS ELECTRONIQUES
UNIVERSELS 230V 50/60Hz MONOPHASE
Raccordements électriques
Sortie pour un éventuel voyant de signalisation
3 11
24V max 3W de l'état de l'automation:
Voyant Allumé = Portail Ouvert
Voyant Eteint = Portail Fermé
Clignote 0,5s (rapide)= mouvement de fermeture
Clignote 1s (normal)= mouvement d'ouverture
12 13
Sortie alimentation 12Vac
14 15
pour serrure électrique 15VA max
La serrurre électrique doit être
installée sur le vantail du moteur M1
retardé en fermeture
16 17 18 19 20 21
16 19 20
17 18
M1 M2
22 23
24 25
24 25
bornier pour
3
28 27 26
28 27 26
le raccordement des
leds de la boîte à
boutons poussoirs
Pulin 3
+ -
SORTIE
29 30
29 30
24Vcc - 5W max
21
C1 C2
Condensateur Condensateur
Moteur M1 Moteur M2
Dip - Switch et LED de signalisation des différentes fonctions
seulement pour
!
ELPRO XE
REGLAGE DE LA FORCE
Le réglage de la Force, nécessaire pour le
mouvement du portail, est fait à travers le
Sélecteur. Une force éccessive du portail
détermine une installation qui ne respecte
pas les normes de sécurité EN 12445 et EN
12453 et il est un danger!
TEMPS DE TRAVAIL TEMPS DE PAUSE
OUVRE-FERME
0s - 220s
0s - 60s
DIP-SWITCH-A N°8
ON: Elimine le retard vantail en ouverture
8 OFF: Active le retard vantail de 2s en ouverture
DIP-SWITCH-A N°4 et N°10
ON: Pré-clignotement avant l'ouverture
OFF: Sans pré-clignotement
4
ON: Desactivé pendant la pause en
Fonctionnement Automatique (avec Dip 3= ON)
OFF: Alimentation présente pendant la pause en
10
Fonctionnement Automatique (avec Dip 3= ON)
RETARD VANTAIL
EN FERMETURE:
0s - 10s
