fadini Elpro X Notice D'instructions page 10

IT X

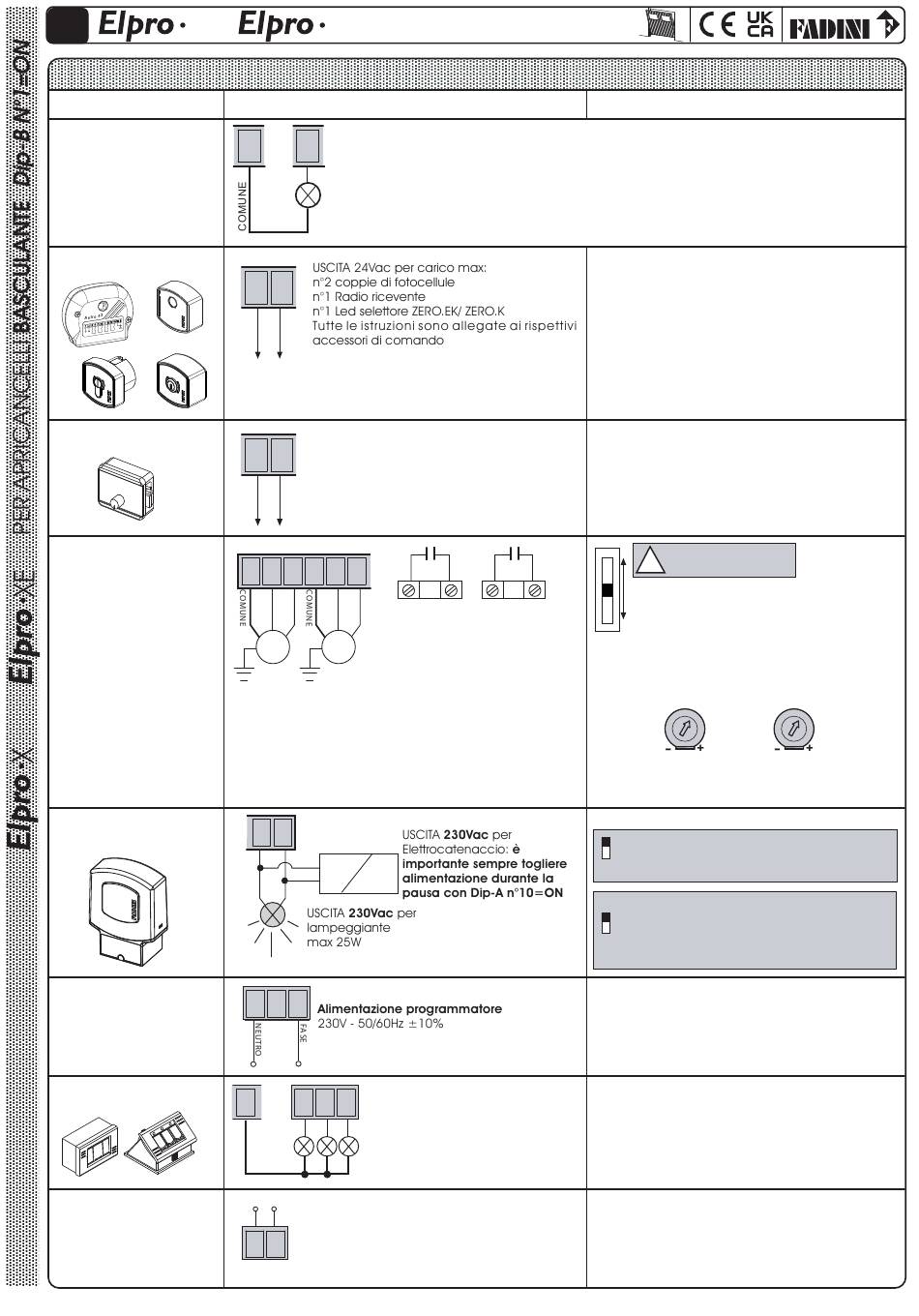

COLLEGAMENTI ELETTRICI AI MORSETTI PER L'APERTURA BASCULANTE - Dip Switch B n°1=ON
Accessorio
Uscita Spia di
Segnalazione da
24V- max 3W:
Uscita 24V:
Elettroserratura:
Alimentazione
Motore monofase
230V e condensatori:
Elettrocatenaccio e
Lampeggiante 230V:
Alimentazione
scheda 230V:
Alimentazione
Pulin 3:
Uscita 24Vcc-5W:
pag 10
XE
PROGRAMMATORI ELETTRONICI UNIVERSALI
MONOFASE 230V 50/60Hz
Collegamenti elettrici
Uscita per una eventuale lampada di segnalazione
3 11
24V max 3W dello stato dell'automazione:
Spia Accesa = Cancello Aperto
Spia Spenta = Cancello Chiuso
Lampeggia 0,5s (veloce)= movimento di chiusura
Lampeggia 1s (normale)= movimento di apertura
12 13
Uscita alimentazione 12Vac
14 15
per elettroserratura 15VA max
16 17 18 19 20 21
16 19 20 21
17 18
Condensatore
Motore M1
M1 M2
22 23
24 25
24 25
morsettiera per
3
28 27 26
28 27 26
il collegamento dei led
della pulsantiera
Pulin 3
+ -
USCITA
29 30
29 30
24Vcc - 5W max
C1 C2
Condensatore
Motore M2
Dip - Switch e segnalazione LED delle varie funzioni
solo per ELPRO XE
!
REGOLAZIONE DELLA FORZA:
La regolazione della Forza attraverso il
Selettore deve essere necessaria a muovere
la bascula. Una forza troppo elevata del
cancello comporta una non corretta
installazione secondo normative di sicurezza
EN 12445 e EN 12453 ed un pericolo!
TEMPO DI LAVORO TEMPO DI PAUSA
APRE-CHIUDE
0s - 60s
DIP-SWITCH-A N°4 e N°10
ON: Prelampeggio prima dell'apertura
4 OFF: senza prelampeggio
ON: Disattivato durante la pausa in
Funzionamento Automatico (con Dip 3= ON)
OFF: Alimentazione presente durante la pausa in
10
Funzionamento Automatico (con Dip 3= ON)
0s - 220s
