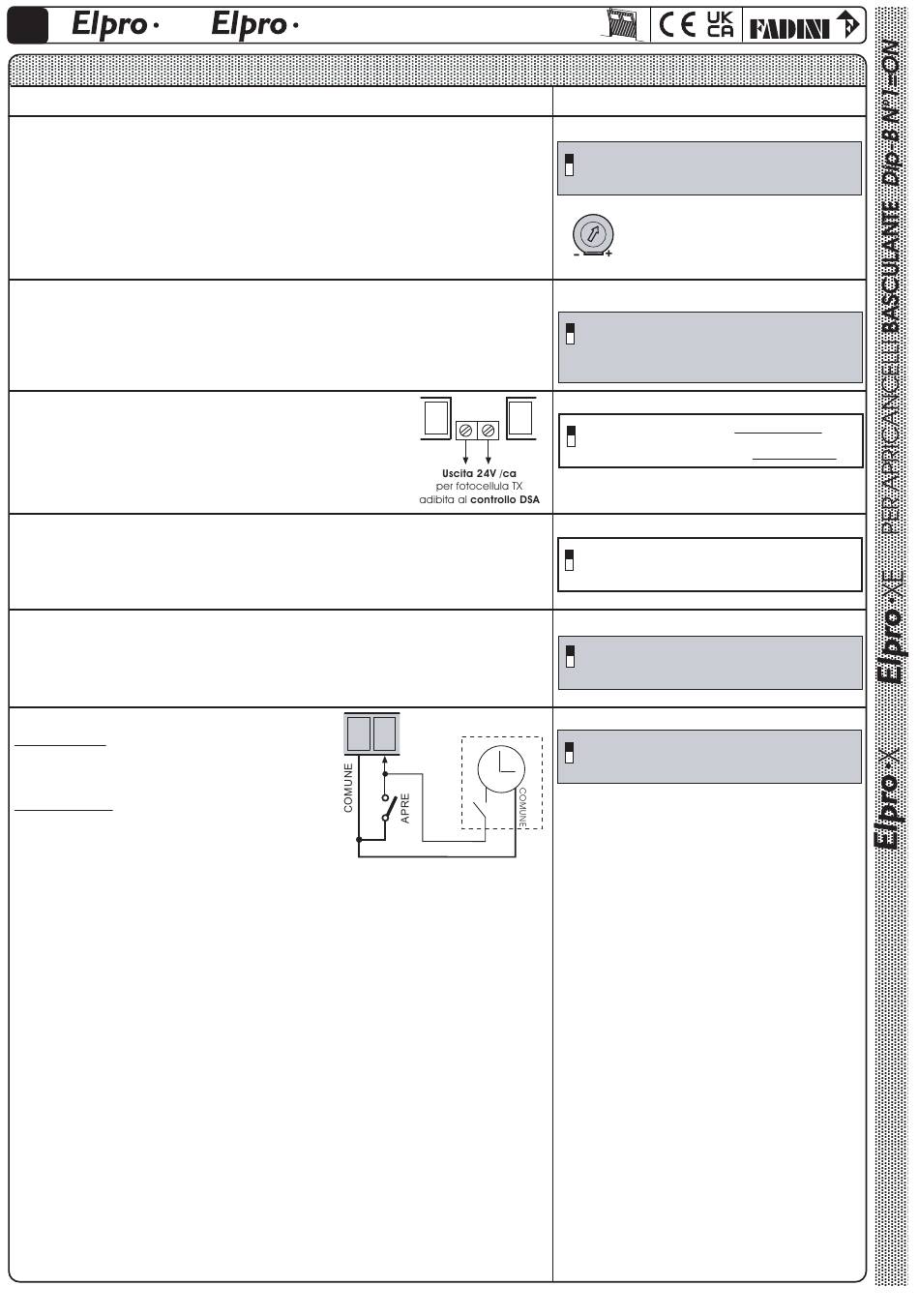

IT X
FUNZIONI PER L'APERTURA BASCULANTE - Dip Switch B n°1=ON
Descrizione
AUTOMATICO / SEMIAUTOMATICO:
Ciclo Automatico: ad un impulso di comando apre, la bascula si apre, si ferma in Pausa
per il tempo impostato sul Trimmer Pausa, scaduto il quale richiude automaticamente
Ciclo Semiautomatico: ad un impulso di comando apre la bascula si apre e si blocca in
posizione aperto. Per Chiudere il passaggio bisogna dare limpulso di chiusura.
RICHIUSURA AL PASSAGGIO SULLE FOTOCELLULE: in fase di apertura e in pausa (con DIP-A
N°3=ON)
Funzione che permette la richiusura automatica della bascula dopo 3s dal passaggio
attraverso il fascio delle fotocellule.
DSA: CONTROLLO AUTOMATICO DELLE FOTOCELLULE
Per il controllo DSA (Dispositivo Sicurezza Autotest) bisogna collegare a
questa uscita le sole fotocellule trasmettitori e selezionare il Dip-B
N°4=ON: prima di ogni movimento della bascula, se questa funzione
è abilitata, l'Elpro X e l'Elpro XE controllano che tutti i dispositivi fotocellule
collegati siano liberi da ostacoli presenti, e correttamente funzionanti,
in caso contrario la bascula non parte
UOMO PRESENTE:
Si ottiene il comando di apertura e chiusura "ad azione mantenuta" (senza autotenuta nei
Relè), quindi l'attiva presenza dell'operatore durante tutto il movimento dell'automazione
fino al rilascio del pulsante o della chiave del selettore
UTILIZZO CONDOMINIALE:
Funzione per utilizzi altamente intensivi con frequenti inversioni di marcia: questa funzione
abilitata tiene conto del tempo rimanente di lavoro quando c'è una inversione di marcia
o un passaggio sulle fotocellule
Apertura mediante Orologio esterno:
Collegamento: collegare in parallelo il contatto NA
dell'Orologio con il morsetto n°4 APRE e n°3 COMUNE,
attivando la richiusura automatica con il Dip-Switch
n°3=ON
Funzionamento: programmare l'orario di apertura
sull'orologio, all'ora impostata il cancello si apre
rimanendo aperto (il lampeggiante si spegne), e non
accetterà più nessun comando (anche radio) sino allo
scadere del tempo impostato sull'orologio, allo scadere
del quale, dopo il tempo di pausa, seguirà la chiusura
automatica.
XE
PROGRAMMATORI ELETTRONICI UNIVERSALI
MONOFASE 230V 50/60Hz
15
Orologio esterno
3 4
NA
Dip - Switch e segnalazione LED delle varie funzioni
DIP-SWITCH-A N°3:
ON: Chiude in Automatico
OFF: Semiautomatico
3
Trimmer Pausa: si regola il tempo di
pausa nella modalità Automatico
da 1s fino 220s
DIP-SWITCH-A N°11:
ON: Richiusura automatica al passaggio sulla
coppia fotocellule dopo 3 secondi
11
OFF: Nessuna richiusura automatica
DIP-SWITCH-B N°4:
16
ON: Attiva il controllo delle sicurezze DSA
OFF: Disattiva controllo delle sicurezze DSA
4
DIP-SWITCH-B N°2:
ON: Attiva funzione Uomo Presente
OFF: Disattiva Uomo Presente
2
DIP-SWITCH-A N°12:
ON:Memoria dei tempi di lavoro attiva
OFF: Funzionamento normale senza memoria
12
DIP-SWITCH-A N°3:
ON: Chiude in Automatico
3
IMPORTANTE: utilizzare sempre e solo con
Dip-A N°3= ON
