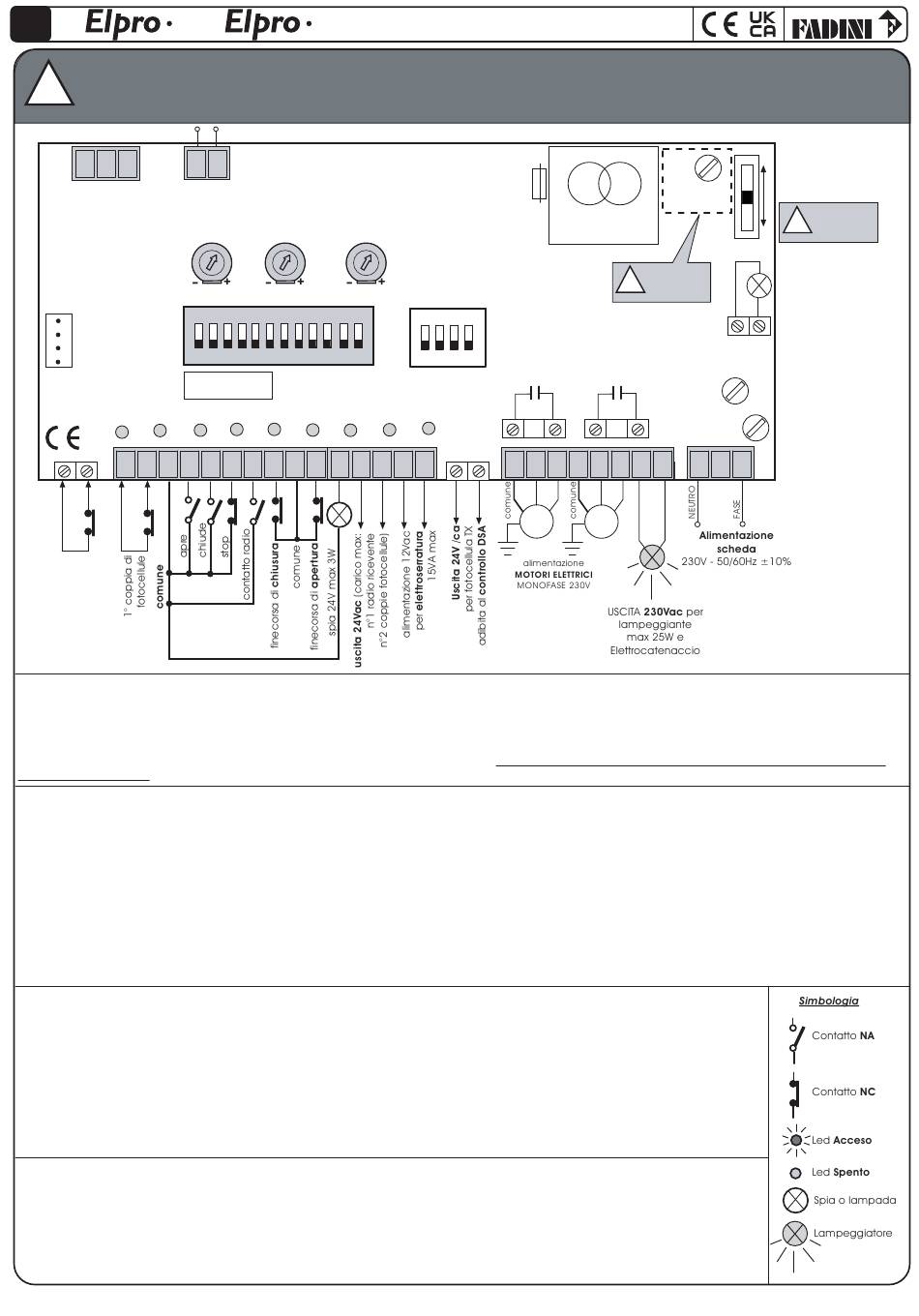

fadini Elpro X Notice D'instructions page 2

IT
X
ATTENZIONE: prima di procedere ai collegamenti elettrici, selezionare la tipologia di automazione con il Dip
!
Switch B N°1 e leggere le istruzioni dedicate agli apricancelli installati:
SCORREVOLI da pag.3 a pag. 5 - BATTENTI da pag.6 a pag.8 - BASCULANTI da pag.9 a pag.11
+
28 27 26 29 30
28 27 26
MORSETTIERA PER
IL COLLEGAMENTO DEI LED
24Vcc - 5W
DELLA PULSANTIERA PULIN 3
TEMPO DI LAVORO
APRE-CHIUDE
scorrevole: 0-120s
battente/basculante: 0-60s
ON
SUPPORTO
PER SCHEDA
RADIO AD
OFF
INNESTO
MICROPROCESSORE
L2
L1
1 2 3 4 5 6 7 8 9 10 11 12 13 14 15
1 2 3 4
NC NC
2° coppia di
fotocellule oppure
contatto NC per
costa di sicurezza
Descrizione generale: I programmatori elettronici ELPRO X ed ELPRO XE sono stati realizzati come possibile soluzione per l'installatore che necessiti di un
sistema elettronico universale per qualsiasi tipologia di automazione si presenti. Adatti per apricancelli scorrevoli con finecorsa, sistemi a battente a 1 o
2 ante, provvisti di valvole di regolazione forza per ELPRO X, oppure automazioni elettromeccaniche per ELPRO XE, in quanto dispone di selettore di
regolazione forza motore, e apribasculanti con 1 o 2 motori con o senza finecorsa. Alimentato a 230V 50/60Hz monofase, l'ELPRO X e l'ELPRO XE rispondono
alle normative di sicurezza di Bassa Tensione 2006/95 CE e Compatibilità Elettromagnetica 2004/108/CE e 92/31 CEE, e pertanto si consiglia l'installazione
da parte di personale tecnico qualificato secondo le normative di sicurezza vigenti. La Ditta costruttrice non si assume responsabilità circa l'uso improprio
del programmatore; inoltre si riserva di apportare in qualunque momento modifiche e aggiornamenti al programmatore.
IMPORTANTE PER L'INSTALLAZIONE E IL CORRETTO FUNZIONAMENTO:
- Il Programmatore deve essere installato in un luogo asciutto e protetto, sono previsti a proposito i fori di fissaggio sul contenitore universale FADINI
e su cassetta commerciale
- Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10%
- Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10%
- Per distanze superiori ai 50 metri aumentare la sezione dei fili.
- Applicare un interruttore Magneto-Termico Differenziale del tipo 0,03A ad alta sensibilità all'alimentazione del programmatore
- Alimentazione, Motore Elettrico, Lampeggiante usare fili di sezione da 1,5mm ² fino a 50m di distanza
- Finecorsa, Fotocellule, Pulsantiere e accessori usare cavi con fili da 1mm ²
- Se non si usano le Fotocellule eseguire un ponte tra i morsetti 1 e 2 e i tutti gli ingressi con contatti NC
- Se non si usa nessuna Pulsantiera eseguire un ponte tra i morsetti 3 e 6
- Trimmer del Tempo di Lavoro Apre/Chiude deve essere sempre superiore al tempo effettivo della corsa del cancello
N.B: Per applicazioni quali accensioni luci, Telecamere, ecc. utilizzare Relè Statici per non creare disturbi al microprocessore
Led di Diagnostica:
L1 Acceso = Presenza Tensione di rete 230V e integrità fusibili F1, F2, F3 (F4 solo per Elpro X)
L2 Acceso = 2° coppia Fotocellule o Costa di sicurezza, nessun ostacolo presente
L3 Acceso = 1° coppia di Fotocellule, nessun ostacolo presente
L4 Spento = Apre, si illumina ad impulso di comando apre
L5 Spento = Chiude, si illumina ad impulso del comando di chiusura
L6 Acceso = Blocco, si spegne ad impulso del comando di stop
L7 Spento = Radio, si illumina ad ogni impulso del trasmettitore e contatto radio
L8 = Finecorsa chiude, è spento a cancello chiuso. E' acceso durante il movimento e a cancello aperto sul finecorsa di apertura
L9 = Finecorsa apre, è spento a cancello aperto. E' acceso durante il movimento e a cancello chiuso sul finecorsa di chiusura
NEL CASO DI MANCATO FUNZIONAMENTO
- Accertarsi che l'alimentazione al programmatore elettronico sia 230V ±10%
- Accertarsi che l'alimentazione al Motore Elettrico sia 230V ±10%
- Controllare tutti i fusibili
- Controllare che le Fotocellule siano in contatto chiuso
- Controllare che non ci sia una caduta di tensione tra il Programmatore Elpro e Motore Elettrico
- Regolare il Selettore della forza motore in funzione del peso e dell'anta
- Controllare tutti i contatti NC del programmatore
pag 2
XE
PROGRAMMATORI ELETTRONICI UNIVERSALI
MONOFASE 230V 50/60Hz
-
29 30
USCITA
TEMPO DI PAUSA
0s - 220s
DIP-SWITCH - A
1 2 3 4 5 6 7 8 9 10 11 12
VERSIONE 03
L5
L3 L4
L6
L7
7 10 11 12 13 14 15
5 6 8 9
F3=2A
protezione
della bassa
tensione 24V
- RITARDO ANTA IN CHIUSURA: 0-10s
- APERTURA PEDONALE 0-30s
DIP-SWITCH - B
ON
C1
OFF
1 2 3 4 Condensatore
Motore M1
L9
L8
16 17 18 19 20 21 22 23
16 17 18
M1
F4=630mA
di rete
TRASFORMATORE
solo per
!
ELPRO X
C2
Condensatore
Motore M2
F1=5A
di rete
F2=5A
di rete
24 25
19 21 22 23 24 25
20
M2
SELETTORE FORZA
MOTORE
solo per
!
ELPRO XE
LAMPADA DI CORTESIA
230V MAX 100W
Si accende all'inizio del
movimento del
cancello e rimane
accesa per un tempo
fisso di 90 secondi
dopo la fine del ciclo
di lavoro
