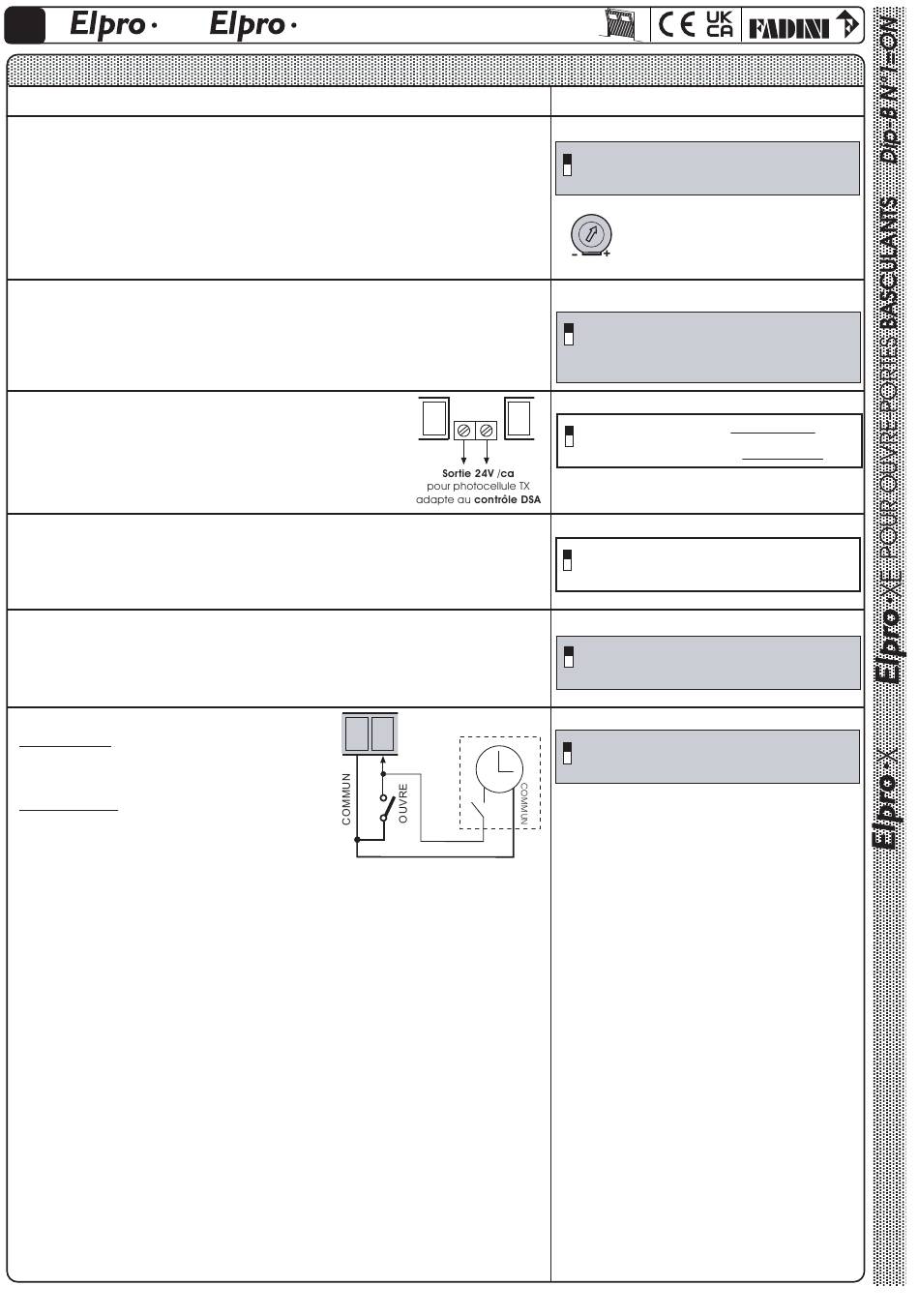

fadini Elpro X Notice D'instructions page 31

FR X
FONCTIONS POUR L'OUVERTURE BASCULANTE - Dip-Switch B n°1=ON
Description
AUTOMATIQUE / SEMI-AUTOMATIQUE:
Cycle Automatique: à la commade ouvre, la porte basculante s'ouvre et s'arrête en Pause
pour le temps mémorisé dans le Trimmer Pause. Expiré ce temps, la porte se referme
automatiquement
Cycle Semi-automatique: à la commande ouvre, la porte s'ouvre et s'arrête en position
d'ouverture. Pour la fermeture de la porte, il faut donner l'impulsion de fermeture.
REFERMETURE AU PASSAGE DES PHOTOCELLULES: en phase d'ouverture et en pause (avec
DIP-A N°3=ON)
Fonction qui permet la refermeture automatique du portail après 3s du passage à travers
le faisceau des photocellules.
DSA: CONTROLE AUTOMATIQUE DES PHOTOCELLULES
Pour le contrôle DSA (Dispositif Sécurité Autotest) il faut raccorder à cette
sortie seulement les projecteurs des photocellules et il faut sélectionner
le Dip-B N°4=ON: avant chaque mouvement de la porte, si cette
fonction est en service, l'Elpro X et l'Elpro XE contrôlent que tous les
dispositifs photocellules raccordés soient libre d'obstacles, et
correctement fonctionnants. En cas contraire la porte ne part pas
HOMME MORT:
On obtient le mouvement d'ouverture et fermeture "à action maintenue" (sans autotenue
des Relais), donc il y a la présence active d'un opérateur pendant tout le mouvement de
l'automatisme jusqu'à la rêlache de la touche ou de la clé du sélecteur
UTILISATION DE COPRORIETE:
Fonction pour un usage très intensif avec fréquentes inversions de marche: cette fonction
en service considère le temps de travail restant quand il y a une inversion de marche ou
un passage des photocellules
OUVERTURE PAR HORLOGE EXTERNE:
Raccordement: raccorder en parallèle le contact NO
de l'horloge avec la borne n°4 OUVRE et n°3 COMMUN,
activant la refermeture automatique avec le Dip-Switch
n°3=ON
Fonctionnement: mémoriser l'horaire d'ouverture dans
l'horloge. A l'heure mémorisée la porte s'ouvre en restant
ouverte (la lampe clignotante s'éteint). Elle n'acceptera
plus aucune commande (même radio) jusqu'à l'éxpiration
du temps mémorisé dans l'horloge. A l'expiration de ce
temps, après le temps de pause, suivra la fermeture
automatique.
XE
PROGRAMMATEURS ELECTRONIQUES
UNIVERSELS 230V 50/60Hz MONOPHASE
15
Horloge externe
3 4
NO
Dip - Switch et signalisation LED des différentes fonctions
DIP-SWITCH-A N°3:
ON: ferme en automatique
OFF: Semi-automatique
3
Trimmer Pause: se règle le temps de
pause en modalité Automatique
d e 1 s
DIP-SWITCH-A N°11:
ON: Refermeture automatique après 3 secondes
du passage des photocellules
11
OFF: Aucune refermeture automatique
DIP-SWITCH-B N°4:
16
ON: Active le contrôle des sécurités DSA
OFF: Désactive contrôle de sécurités DSA
4
DIP-SWITCH-B N°2:
ON: Active la fonction Homme Mort
OFF: Désactive la fonction Homme Mort
2
DIP-SWITCH-A N°12:
ON: Mémoire des temps de travail active
OFF: Fonctionnement normal sans mémoire
12
DIP-SWITCH-A N°3:
ON: Ferme en automatique
3
IMPORTANT: utiliser toujours et seulement
avec le Dip-A N°3= ON
j u s q u ' à 2 2 0 s
