Elpro 7 RP
- APPRENDIMENTO DEI TEMPI CON RADIO-TRASMETTITORE
IT
- FUNZIONE AUTOMATICO-SEMIAUTOMATICO
- FUNZIONE PASSO-PASSO CON BLOCCO INTERMEDIO
- FUNZIONE AD ANTA PEDONALE
- DIP-SWITCH DI PROGRAMMAZIONE
- LEARNING TIMES BY REMOTE CONTROL
GB
- AUTOMATIC/SEMI-AUTOMATIC OPERATING MODES
- STEP BY STEP MODE INTERMIDIATE STOP
- PARTIAL PEDESTRIAN OPENING
- DIP-SWITCH SETTING
- AUTOAPPRENTISSANT DES TEMPS PAR TELECOMMANDE
FR
- FONCTION AUTOMATIQUE-SEMIAUTOMATIQUE
- FONCTION PAS-PAS AVEC ARRET INTERMEDIAIRE
- FONCTION VANTAIL PIETONS
- DIP-SWITCH DE PROGRAMMATION
- ERLERNUNG DER ZEITEN DURCH FUNKSENDER
DE
- AUTOMATISCHE/HALBAUTOMATISCHE FUNKTION
- SCHRITT-IMPULS-FUNKTION MIT MITTELSTOPP
- GEHTÜRFUNKTION
- DIP-SCHALTER ZUR PROGRAMMIERUNG
- APRENDIZAJE DE LOS TIEMPOS POR MEDIO DE RADIOTRANSMISOR
ES
- FUNCION AUTOMATICO-SEMIAUTOMATICO
- FUNCION PASO A PASO CON BLOQUEO INTERMEDIO
- FUNCION DE HOJA PARA PASO DE PEATONES
- "DIP-SWITCH" DE PROGRAMACION
- TIJDSLERING MET RADIOZENDER
NL
- AUTOMATISCHE-HALFAUTOMATISCHE FUNCTIE
- STAP-VOOR-STAP FUNCTIE MET TUSSENTIJDSE BLOKKERING
- FUNCTIE MET VOETGANGERSPOORT
- PROGRAMMERINGSDIP-SWITCH
4153
Dis. N.
PROGRAMMATORE ELETTRONICO PER NUPI 66
IT
CON TECNOLOGIA RADIO PROGRAMMABILE
ELECTRONIC CONTROL PANEL FOR NUPI 66
GB
WITH PROGRAMMABLE RADIO TECHNOLOGY
PROGRAMMATEUR ELECTRONIQUE POUR NUPI 66
FR
AVEC TECNOLOGIE RADIO PROGRAMMABLE
ELEKTRONISCHE STEUERUNG FÜR NUPI 66
DE
MIT PROGRAMMIERBARER TECHNOLOGIE
PROGRAMADOR ELECTRONICO PARA NUPI 66
ES
CON TECNOLOGIA DE RADIO PROGRAMABLE
RADIOPROGRAMMEERBARE ELEKTRONISCHE
NL
PROGRAMMEEREENHEID VOOR NUPI 66

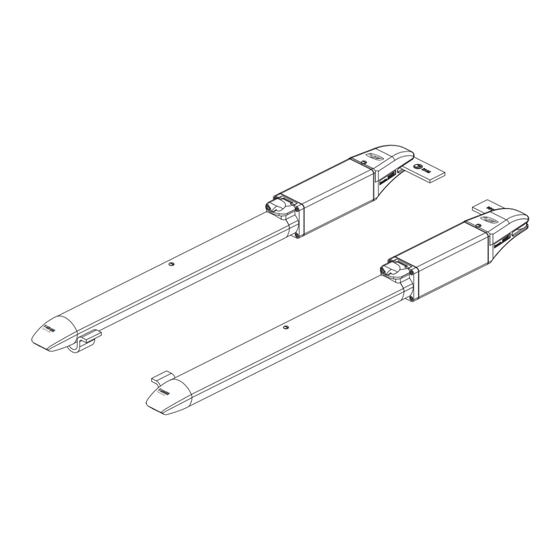

NUPI 66
Via Mantova, 177/A - 37053 Cerea (VR) Italy
Ph. +39 0442 330422 Fax +39 0442 331054
info@fadini.net - www.fadini.net
