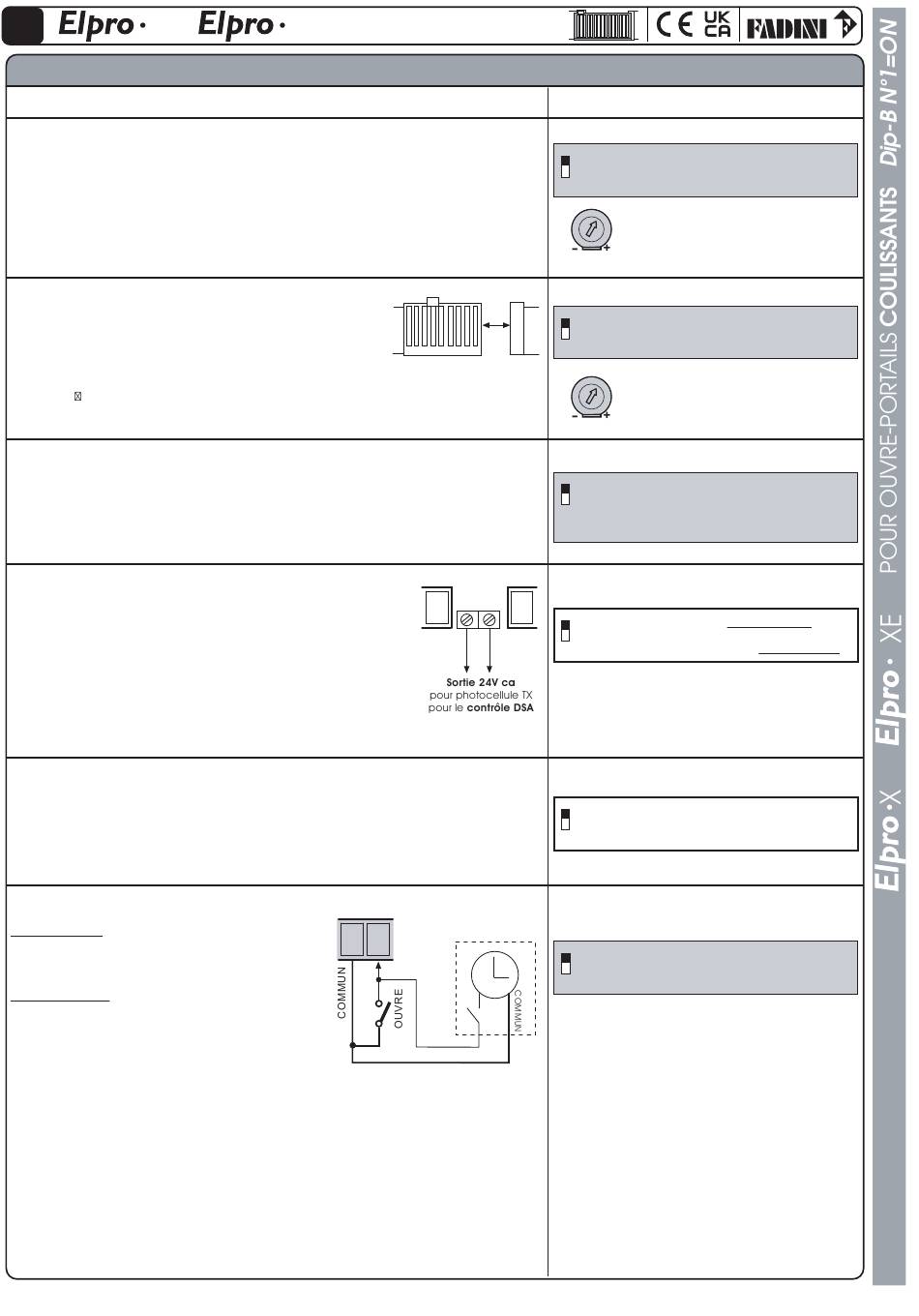

fadini Elpro X Notice D'instructions page 25

FR X
FONCTIONS POUR L'OUVERTURE COULISSANTE - Dip-Switch B n°1=ON
Description
AUTOMATIQUE / SEMI-AUTOMATIQUE:
Cycle Automatique: à la commande ouvre, le portail s'ouvre et s'arrête en Pause pour le
temps mémorisé dans le Trimmer Pause. Expiré ce temps, le portail se referme
automatiquement.
Cycle Semi-automatique: à la commande ouvre, le portail s'ouvre et s'arrête en position
d'ouverture. Pour la fermeture du passage, il faut donner l'impulsion de fermeture.
OUVERTURE PIETONNE:
L'ouverture piétonne avec portail fermé est possible à travers la
commande Ouvre et le Dip-A N°6=ON: une première commande
d'ouverture ouvre le vantail pour le temps mémorisé dans le trimmer.
Une deuxième impulsion, ouvre complètement le portail.
(On conseille l'utilisation de l'ouverture piétonne avec Dip-A N°3=ON
pour la refermeture automatique).
La fonction "Ouverture pietonne" n'est pas actif pendant le premier
cycle de fonctionnement à la suite de l'absence de tension
d'alimentation.
REFERMETURE AU PASSAGE DES PHOTOCELLULES: en phase d'ouverture et en pause (avec
DIP-A N°3=ON)
Fonction qui permet la refermeture automatique du portail après 3s du passage à travers
le faisceau des photocellules.
DSA: CONTROLE AUTOMATIQUE DES PHOTOCELLULES
Pour le contrôle DSA (Dispositif Sécurité Autotest) il faut raccorder à cette
sortie seulement les projecteurs des photocellules et il faut sélectionner
le Dip-B N°4=ON: avant chaque mouvement du portail, si cette fonction
est en service, l'Elpro X et l'Elpro XE contrôlent que tous les dispositifs
photocellules raccordés soient libres d'obstacles et correctement
fonctionnants. En cas contraire le portail ne part pas
HOMME MORT:
On obtient la commande d'ouverture et fermeture "à action maintenue" (sans autotenue
dans les Relais), donc il y a la présence active d'un opérateur pendant tout le mouvement
de l'automation jusqu'à la relâche de la touche ou de la clé du sélecteur
OUVERTURE PAR HORLOGE EXTERNE:
Raccordement: raccorder en parallèle le contact NO
de l'Horloge avec la borne n°4 OUVRE et n°3 COMMUN,
activant la refermeture automatique avec le Dip-Switch
n°3=ON
Fonctionnement: mémoriser l'horaire d'ouverture dans
l'horloge. A l'heure mémorisée le portail s'ouvre, en restant
ouvert (la lampe clignotante s'éteint). Il n'acceptera plus
aucune commande (même radio) jusqu'à l'expiration
du temps rentré dans l'horloge. A l'expiration de ce
temps, après le temps de pause, suivra la fermeture
automatique.
Pendant la pause à portail ouvert avec la commande
"horloge", le voyant de signalisation émet deux
clignotements rapprochés suivis d'une pause plus longue
XE
PROGRAMMATEURS ELECTRONIQUES
UNIVERSELS 230V 50/60Hz MONOPHASE
15
Horloge externe
3 4
Dip - Switch et signalisation LED des différentes fonctions
DIP-SWITCH-A N°3:
ON: Ferme en Automatique
OFF: Semi-automatique
3
Trimmer Pause: on règle le temps de
pause en modalité Automatique
d e
DIP-SWITCH-A N°6:
ON: Ouverture piétonne
OFF: Exclusion de l'ouverture piétonne
6
Trimmer Piéton: on règle la distance
d'ouverture du portail pour le contact
d'ouverture
DIP-SWITCH-A N°11:
ON: Refermeture automatique après 3 secondes
du passage des photocellules
11
OFF: Aucune refermeture automatique
DIP-SWITCH-B N°4:
16
ON: Active le contrôle des sécurités DSA
OFF: Désactive le contrôle des sécurités DSA
4
DIP-SWITCH-B N°2:
ON: Active la fonction Homme Mort
OFF: Désactive la fonction Homme Mort
2
DIP-SWITCH-A N°3:
ON: Ferme en Automatique
3
IMPORTANT: utiliser toujours et seulement
avec le Dip-A N°3= ON
NO
1 s j u s q u ' à 2 2 0 s
piéton jusqu'à 30s
