1 Mounting and Load application
The load cells are fixed at the mounting bores. For the recommended screws
and tightening torques refer to the table below:
Max. capacity
50...300 kg
*) Recommended value for the stated property class. For screw dimensioning please refer to the appropriate
information given by the screw manufacturers.
Load must not be applied to the side where the cable connection is located,
as this would cause a force shunt.
È È È È È È È È È È È È È È È È È È È
È È È È È È È È È È È È È È È È È È È
2 Electrical connection
The following can be connected for measurement signal conditioning:
S carrier-frequency amplifier
S DC amplifier
designed for strain gage measurement systems.
Load cells are designed in a four-wire or six-wire configuration; please refer to
the relevant load cell data sheet for the pin assignment.
HBM
Thread
M6

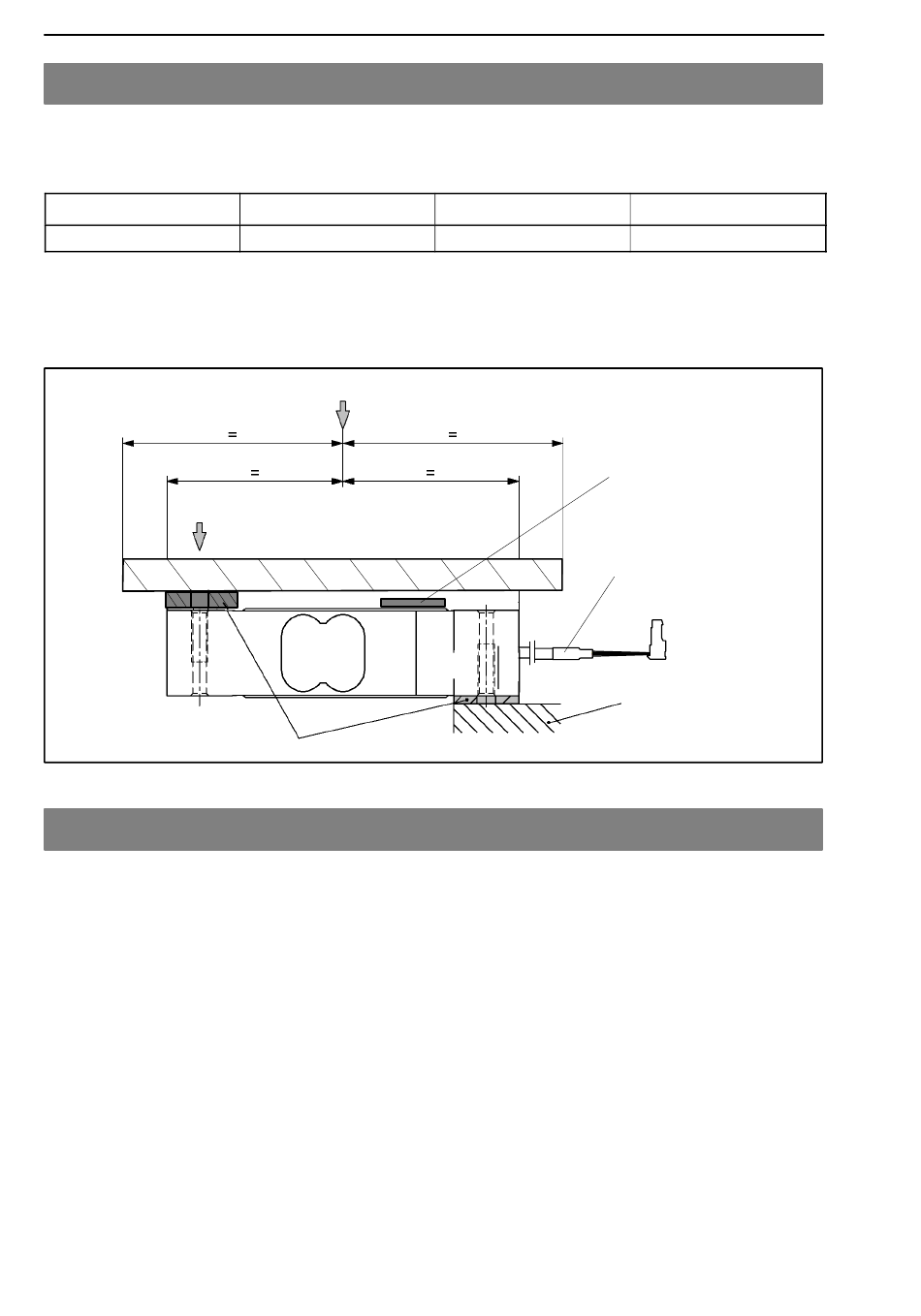

platform center
load application
spacing washer
PW10A... Single point load cells
Min. property class
10.9
Consider the coverage
of the ATEX versions
(see Dimensions)
connection cable
*)
Tightening torque
14 N@m
mounting
