Mise en service
Pièces détachées
Reportez-vous au tableau ci-dessous pour vérifier si toutes les pièces ont été expédiées.
Procédure
1
2
3
4
5
6
7
8
1
Montage de la partie
supérieure du guidon
Pièces nécessaires pour cette opération:
2
Boulons de guidon
2
Rondelles bombées
2
Contre-écrous
Procédure
1. Soulevez et faites pivoter la partie supérieure du guidon
pour la placer au-dessus de la partie inférieure
3).
2. Installez 2 boulons de guidon, 2 rondelles bombées
et 2 contre-écrous dans les trous inférieurs du guidon
(Figure
3).
Description
Boulons de guidon
Rondelles bombées
Contre-écrous
Goupille fendue
Rondelle plate
Écrou
Boulon de carrossier
Rondelle plate
Boulons de carrossier
Contre-écrous
Aucune pièce requise
Aucune pièce requise
Aucune pièce requise
Aucune pièce requise
Qté
2
2
2
2
3
2
2
2
2
2
–
–
–
–
(Figure
6
Utilisation
Montez la partie supérieure du guidon.
Montez la tringlerie de commande de
déplacement.
Montez l'éjecteur.
Montez la tige d'orientation de l'éjecteur.
Contrôle du niveau d'huile moteur.
Contrôlez la pression de gonflage des
pneus.
Contrôlez la lame racleuse et les patins.
Contrôlez le fonctionnement de la
transmission.
g019003

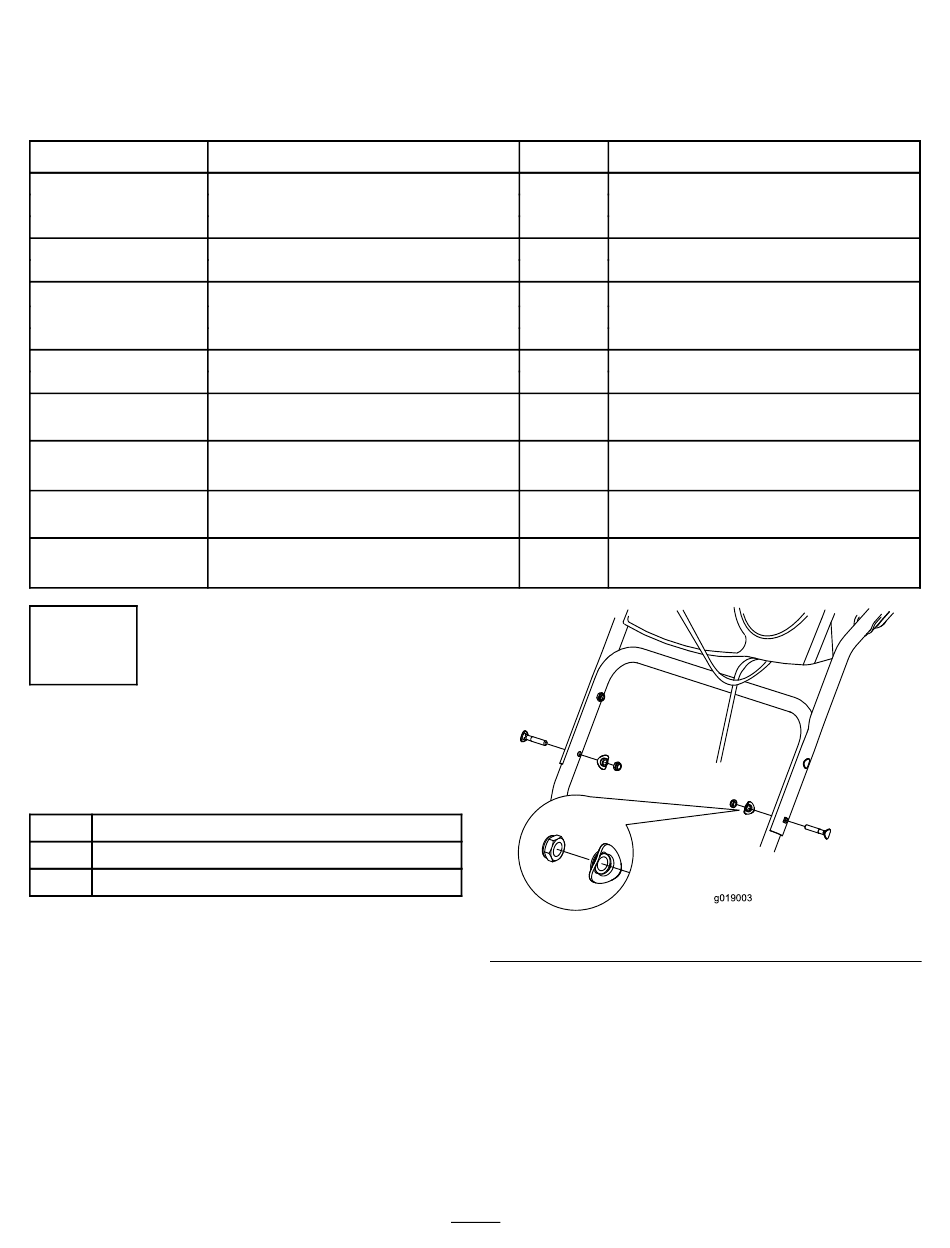

Figure 3
