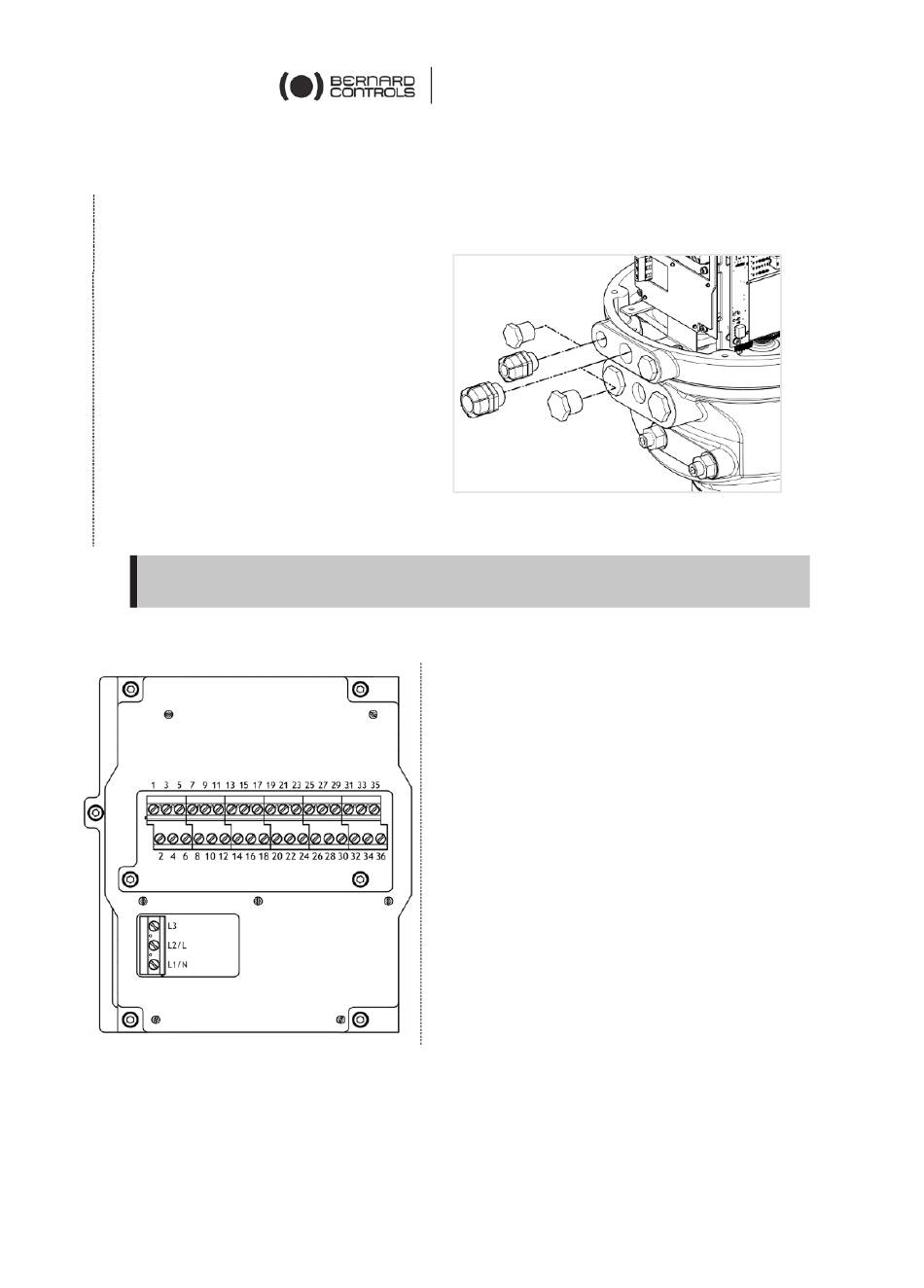

Comment mettre en place les presse-étoupe
Pour chaque entrée de câble utilisée
1. Retirez le bouchon de l'entrée de câble avec la clé plate de
19mm (entrée M16) ou
23mm (entrée M20).
2. Séparer l'écrou d'étanchéité
du presse-étoupe.
3. Vissez et serrez le presse-
étoupe dans l'entrée de
câble.
4. Enfilez l'écrou d'étanchéité
sur le câble et passez le
câble à travers le presse-
étoupe.
Les entrées non utilisées doivent être gardées fermées par leur
bouchon.
Borniers
La protection thermique et le limiteur de couple doivent être
intégrés à votre système de commande pour prévenir des dommages
potentiels au servomoteur ou à la vanne.
Français
Les borniers sont situés sur un
côté de l'ensemble électronique
et sont constituées de bornes à
vis. Il y a 2 principaux borniers :
le
1
er
sert
l'alimentation, le 2
la commande et la signalisation.
Les bornes de contrôles sont les
bornes 1 à 35 et 2 à 36
Bornes de puissance (3Ph/1Ph)
• 3Ph : L1, L2, L3 avec correction
de phase
• 1Ph : L (Tension), N (Neutre)
50
50
à
brancher
nd
à brancher
