Préparation au raccordement des torches de soudage avec gaine fil :
•
Faire avancer le tube capillaire du côté du dévidoir en direction du raccord Euro et le sortir au niveau
de ce dernier.
•
Insérer le tube de guidage de la gaine fil en partant du raccord Euro.
•
Introduire avec précaution la prise centrale de la torche de soudage avec la gaine fil encore en
surlongueur dans le raccord Euro et la visser avec un écrou-raccord.
•

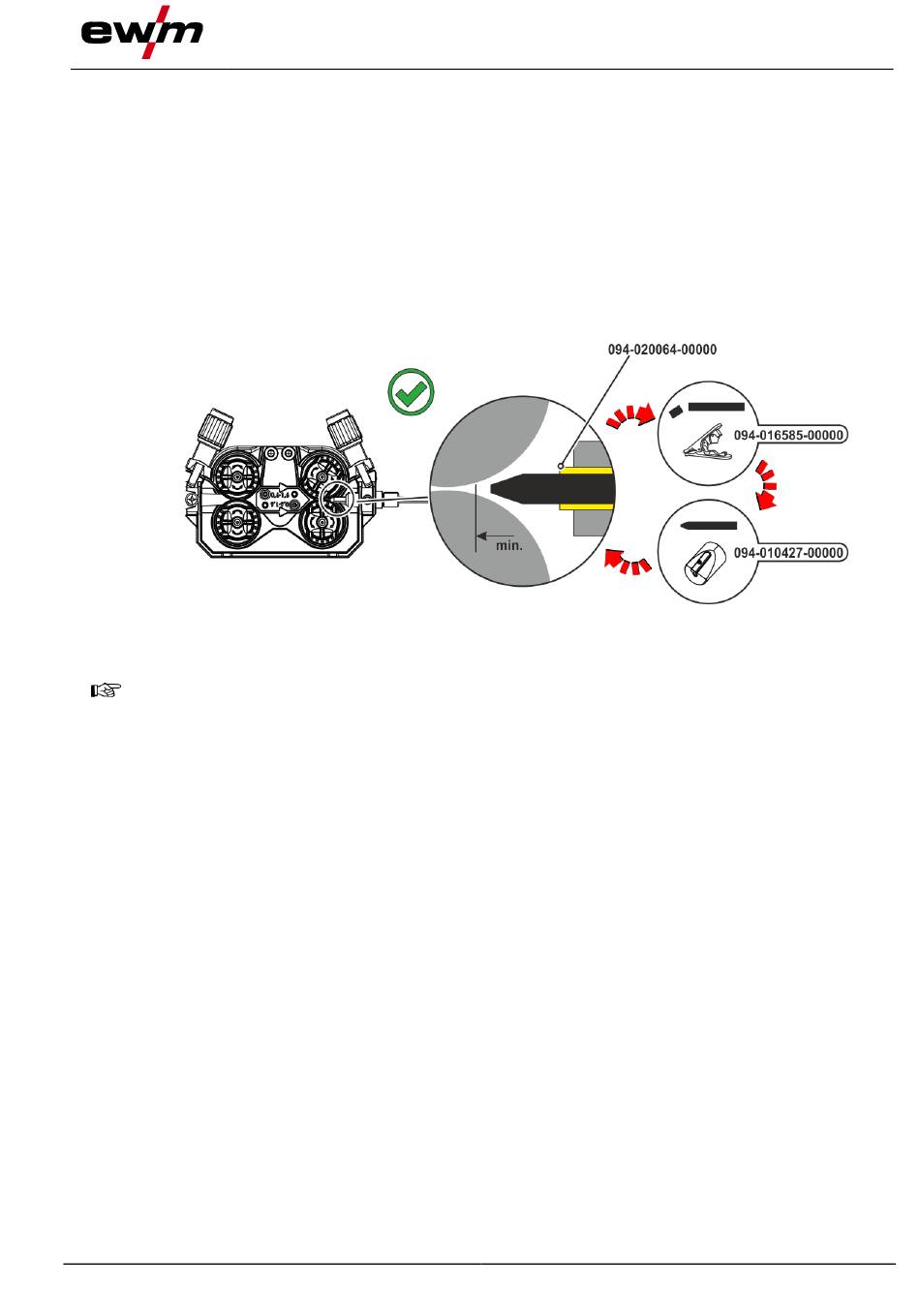

Découper la gaine fil à l'aide d'un coupe-gaine fil > voir le chapitre 9 juste avant le galet.
•
Desserrer la prise centrale de la torche de soudage et la retirer.
•
Ébavurer proprement l'extrémité coupée de la gaine fil à l'aide d'un dispositif d'affûtage pour gaines
fil > voir le chapitre 9 et l'affûter.
5.2.2
Raccord torche pour soudage
Endommagement du générateur par le raccordement non conforme des conduites de liquide de
refroidissement !
Si les conduites de liquide de refroidissement ne sont pas raccordées de manière conforme ou
en cas d'utilisation d'une torche de soudage refroidie gaz, le circuit du liquide de refroidissement
est interrompu et des dommages du générateur peuvent survenir.
•
Raccorder correctement toutes les conduites de liquide de refroidissement !
•
Dérouler entièrement le faisceau et le faisceau de la torche !
•
Respecter la longueur de faisceau maximale > voir le chapitre 5.1.2.2.
•
En cas d'utilisation d'une torche de soudage refroidie gaz, constituer le circuit du liquide de
refroidissement avec un pont flexible > voir le chapitre 9.
099-005592-EW502
16.07.2018
Structure et fonctionnement
Illustration 5-10
Procédé de soudage MIG/MAG
21
