Description du matériel – Aperçu rapide
Vue arrière/vue côté droit
4.2
Vue arrière/vue côté droit
Pos. Symbole Description
1
2
3
4
5
6
7
8
9
10
12
0
Poignée de transport
Décharge de traction du faisceau de liaison > voir le chapitre 5.1.5
Galets de roulement
Capsule quart de tour
Verrouillage du volet de protection
Volet de protection
Prise de raccordement, courant de soudage source de courant
Raccordement du courant de soudage entre la source de courant et le dévidoir.
Raccord rapide à obturation (rouge)
Retour réfrigérant
Raccord rapide à obturation (bleu)
Aller réfrigérant
Raccord G¼", raccord de gaz de protection
Prise de raccordement 7 broches (numérique)
•
Ligne de commande dévidoir

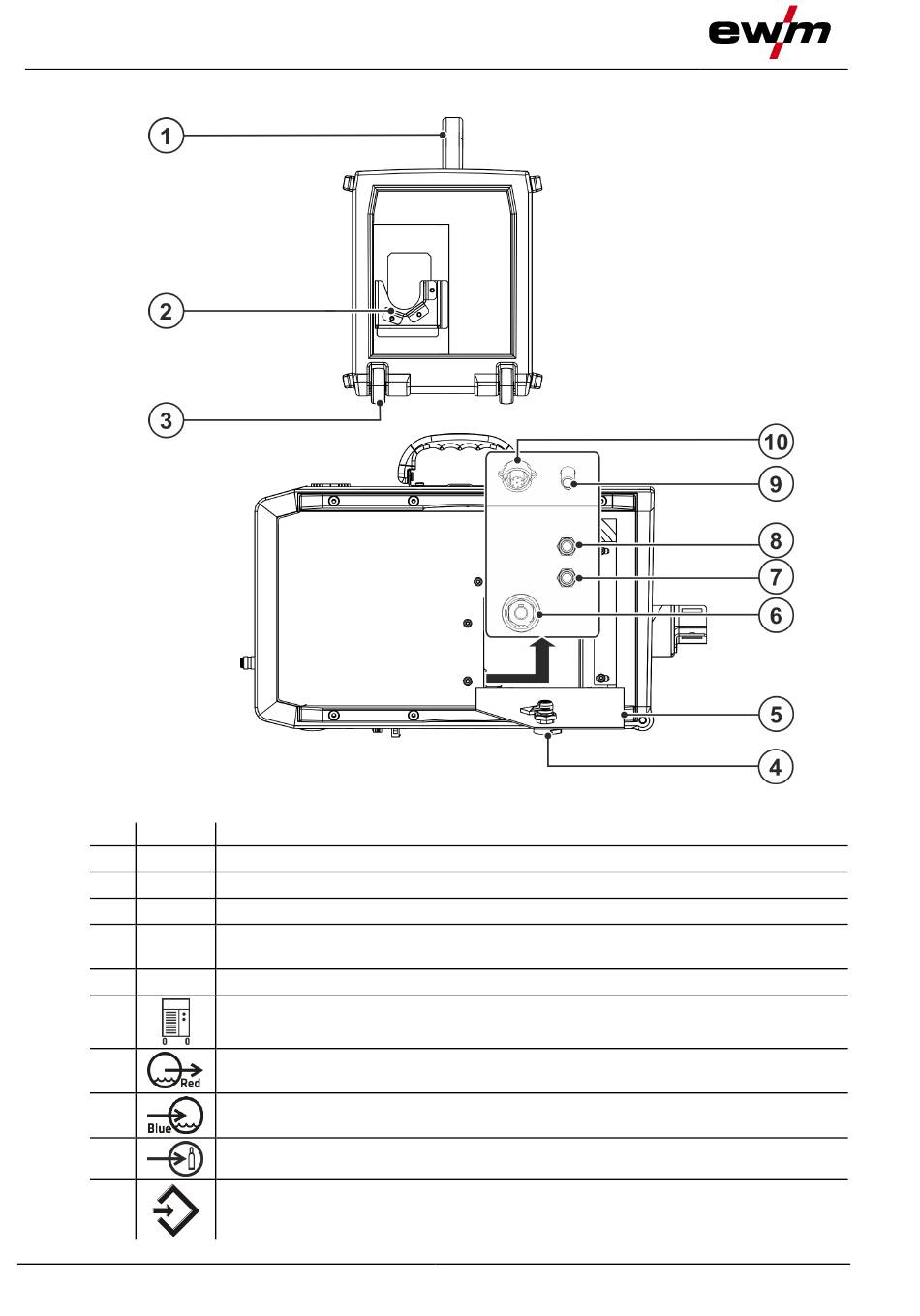

Illustration 4-2
099-005592-EW502
16.07.2018
