PROCÉDURES
D'ENTRETIEN
AVERTISSEMENT: Ne jamais
procéder à l'entretien ou à la ré-
paration de l'appareil lorsqu'il est
branché sur le secteur, raccordé
à la bouteille de gaz, en fonction-
nement ou chaud pour éviter les
risques de brûlures graves ou de
choc électrique.
DÉPOSE DE LA MOITIÉ
SUPÉRIEURE DU CORPS
1. Retirer les vis de chaque côté de l'ap-
pareil au moyen d'une clé à douille de
5/16. Ces vis assujettissent la moitié
supérieure du corps de l'appareil sur la
moitié inférieure.
2. Retirer la moitié supérieure en la sou-
levant ou en la faisant glisser.
3. Retirer la grille du ventilateur.
VENTILATEUR
IMPORTANT : Retirer le ventilateur de
l'arbre moteur avant de sortir le moteur de
l'appareil. Le poids du moteur reposant sur le
ventilateur pourrait fausser le pas des pales.
1. Retirer la moitié supérieure du corps
(voir ci-dessus).
2. Desserrer la vis d'arrêt fixant le venti-
lateur sur l'arbre moteur au moyen
d'une clé hexagonale de 1/8.
3. Retirer le ventilateur de l'arbre.
4. Nettoyer le ventilateur avec un chiffon
imbibé de kérosène ou de solvant.
5. Sécher soigneusement le ventilateur.
6. Remettre le ventilateur en place sur l'ar-
bre moteur. Veiller à ce que la vis d'ar-
rêt touche l'arrière du méplat de l'ar-
bre (voir la figure 8).
7. Placer la vis d'arrêt sur le méplat de
l'arbre et la serrer à 4,5 à 5,6 N•m (40
à 50 lb-po).
8. Remettre la grille du ventilateur et la
moitié supérieure du corps en place.
103909
MANUEL D'UTILISATION

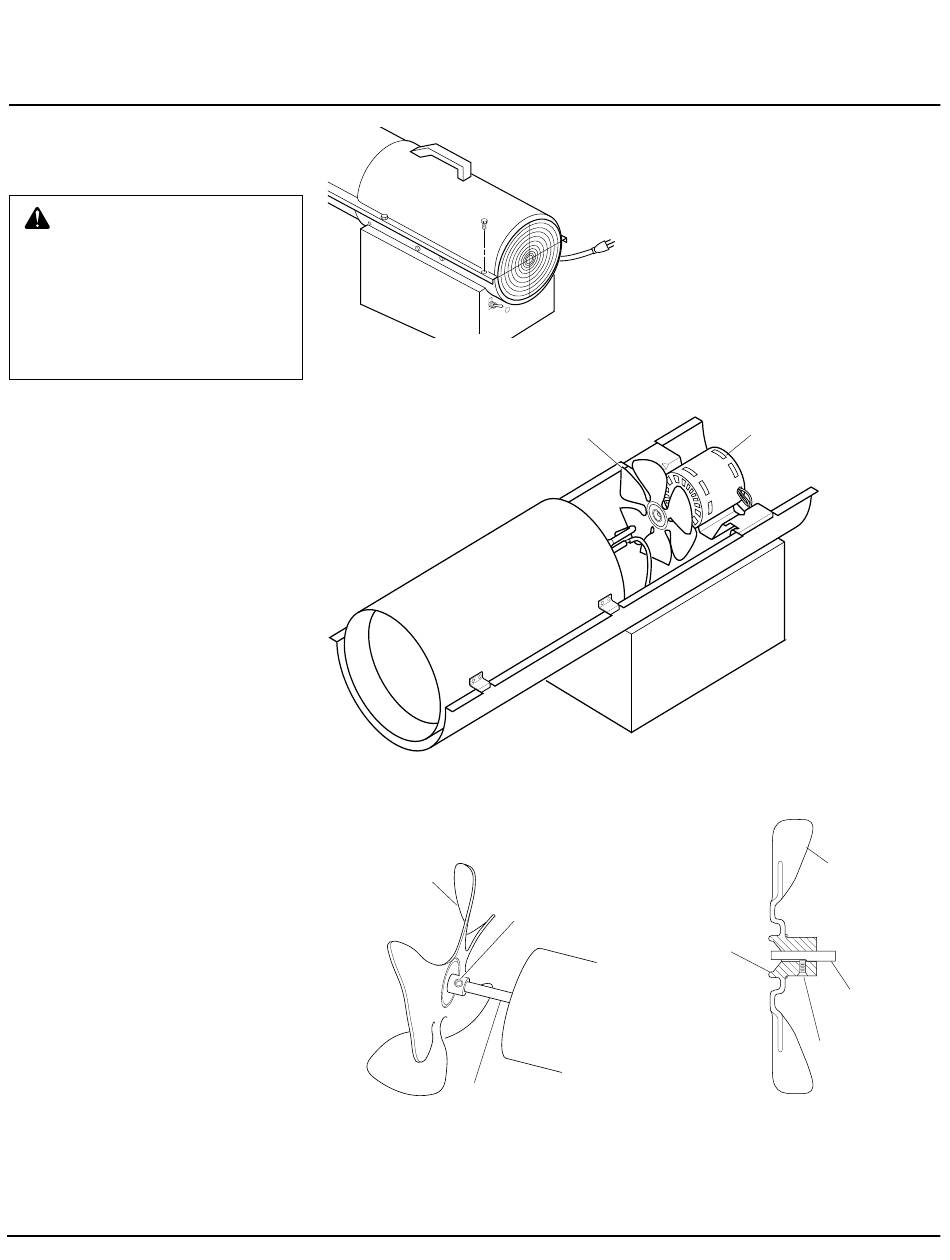

Figure 5 - Dépose de la moitié supérieure
du corps
Figure 6 - Dépose du ventilateur
Ventilateur
Arbre moteur
Figure 7 - Emplacement du ventilateur,
FAN
LP-PFA/P 023
de l'arbre moteur et de la vis d'arrêt
7
ALLUMEUR
1.
S'assurer que l'écart entre l'électrode
de l'allumeur et la buse du brûleur est
de 3,3 à 3,8 mm (0,13 à 0,15 po). Ac-
céder à l'électrode par l'intérieur de la
chambre de combustion. L'électrode ne
requiert aucun autre entretien.
Ventilateur
Vis d'arrêt
Moyeu
Figure 8 - Vue en coupe du ventilateur
Moteur
Ventilateur
Arbre
moteur
Vis d'arrêt
FAN CROSS SECTION
LP-PFA/P 013
