PROCÉDURES
D'ENTRETIEN
Moteur
1. Accéder à la vis de masse par
le dessous de la base de
l'appareil et la retirer.
Débrancher le fil vert du
moteur et le fil d'alimentation
vert du dessous du corps de
l'appareil (voir la figure 6).
2. Retirer les fils noir et blanc du
moteur du bornier (voir la
figure 6).
3. Retirer les deux vis de la
protection des fils. Retirer la
protection.
4. Poser l'appareil sur sa base.
Retirer les trois vis de fixation
de la grille du ventilateur sur
le corps de l'appareil (voir la
figure 7).
5. Sortir le moteur et la grille du
ventilateur du corps de
l'appareil. Avec précaution,
tirer les fils vert, noir et blanc
du moteur hors du trou du
corps de l'appareil (voir la
figure 7).
6. À l'aide de pinces, retirer
l'écrou de ventilateur de
l'avant de l'arbre du moteur
(voir la figure 8).
7. Retirer le ventilateur en
veillant à ne pas fausser le pas
des pales.
8. À l'aide d'une clé à douille,
retirer les trois écrous de
fixation de la grille du
ventilateur sur le moteur.
Retirer la grille de ventilateur
du moteur (voir la figure 9).
9. Jeter le vieux moteur.
10. Fixer la grille de ventilateur
sur le nouveau moteur à l'aide
de trois écrous. Serrer
fermement les écrous.
11. Placer le ventilateur sur
l'arbre du nouveau moteur.
103911
All manuals and user guides at all-guides.com
Ne jamais procéder à l'entretien ou à la réparation de l'appa-
reil lorsqu'il est branché sur le secteur, raccordé à la bou-
teille de gaz, en fonctionnement ou chaud pour éviter les
risques de brûlures graves ou de choc électrique.
Vis de masse

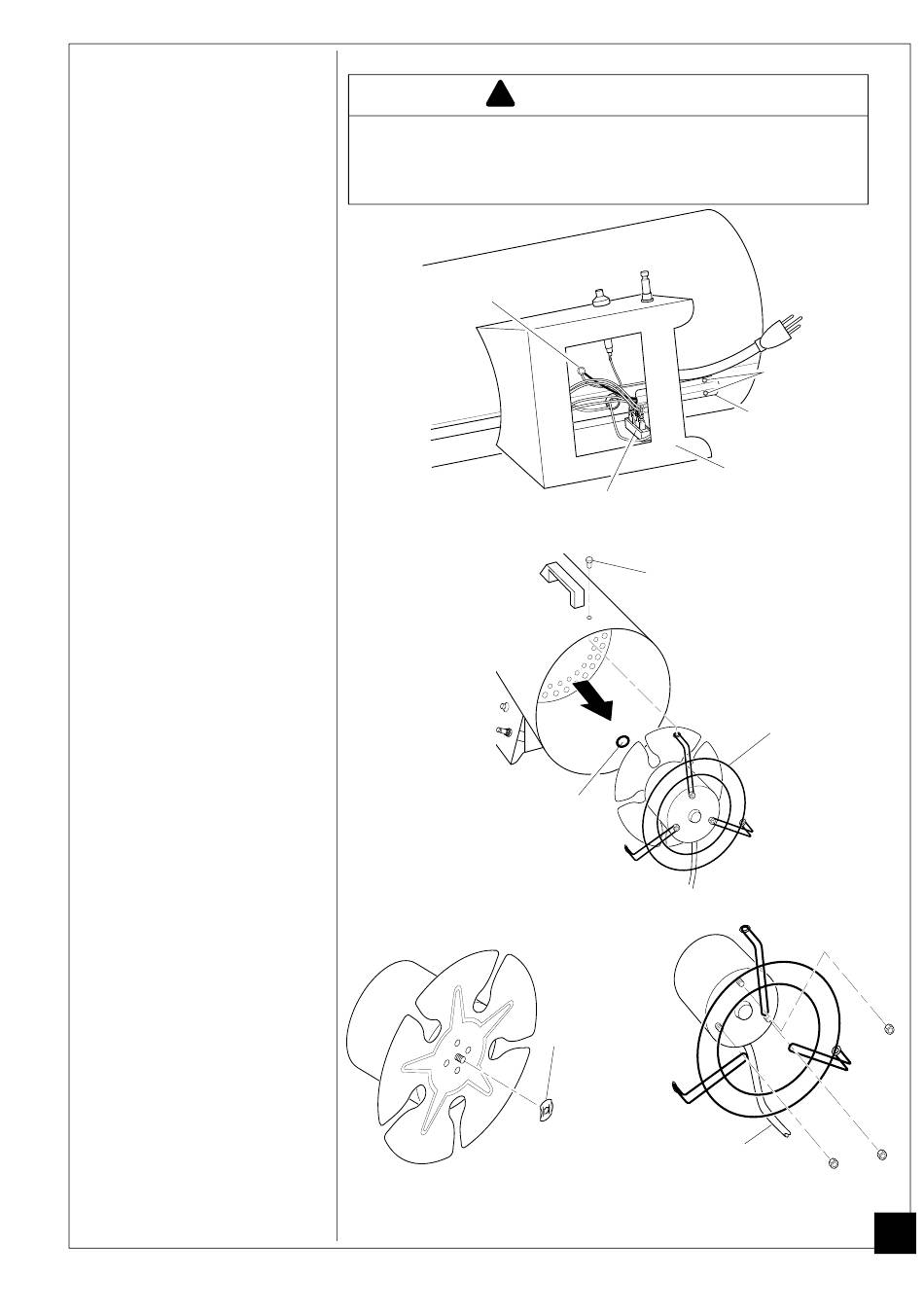

Figure 6 - Emplacement de la vis de masse et de la protection des fils
Trou de passage des fils
dans le corps de l'appareil
Figure 7 - Dépose du moteur et de la grille du ventilateur
Figure 8 - Retrait de l'écrou du
ventilateur de l'arbre du moteur
!
AVERTISSEMENT
Bornier
Vis de la grille du
ventilateur
Écrou du
ventilateur
Fils du moteur
Figure 9 - Dépose ou pose de la
grille de ventilateur sur le moteur
Vis de la protection
des fils
Protection des fils
Dessous de la base de
l'appareil
Grille du ventilateur
