6.3 Protection contre la pression
Équipez le circuit de chauffage d'une vanne de sécuri-
té et d'un vase d'expansion selon les normes et direc-
tives en vigueur.
Installez par ailleurs dans le circuit de chauffage des
dispositifs de remplissage et de vidange, des disposi-
tifs de fermeture et des clapets anti-retour.
7
Montage du système électrique
7.1
Effectuez les branchements
électriques
ATTENTION
Destruction du compresseur en cas de rotation dans
le mauvais sens (ne s'applique qu'aux appareils avec
raccordement 400V).
► Veillez à ce que le champ tourne vers la droite
pour la phase d'alimentation du compresseur.
Informations importantes concernant le
raccordement électrique
●
Le cas échéant, il convient d'observer les pres-
criptions de la compagnie d'électricité locale pour
les raccords électriques
●
Équipez l'alimentation électrique de la pompe à
chaleur d'un disjoncteur omnipolaire ayant une
distance entre les contacts de 3 mm minimum
(selon IEC 60947-2)
●
Tenez compte de l'intensité du courant de déclen-
chement (
« Caractéristiques techniques / éten-
due de la livraison », page 22)
●
Respectez les prescriptions relatives à la compa-
tibilité électromagnétique (directive CEM)
●
Conformité aux réglementations CEM en vigueur
pour les appareils électroménagers
●
Posez les câbles d'alimentation électrique non
blindés et les câbles blindés (câbles de bus) en
les espaçant suffisamment (> 100 mm)
Le raccordement électrique de la pompe à chaleur à
l'unité hydraulique ou au régulateur mural s'effectue
via l'accessoire EVS 8 ou EVS.
●
EVS 8 : prises et fiches pour câbles de charge et
de bus avec 8m de câble chacun.
Possibilité d'extension à l'intérieur des bâtiments
avec un maximum de 2 EVS 8 supplémentaires.
Notice d'installation du EVS 8
●
EVS : prises et fiches pour câbles de charge et
de bus.
Câble de bus sur site, maximum 30 m.
Utilisez un câble blindé d'au moins 4 x 0,5 mm²
comme câble de bus.
Sous réserve de modifications techniques | 83026200cFR | ait-deutschland GmbH
Pour la câble de charge :
Un câble 3 x 2,5 mm² avec conducteur de protec-
tion, Diamètre du câble sous gaine 9 – 13 mm²

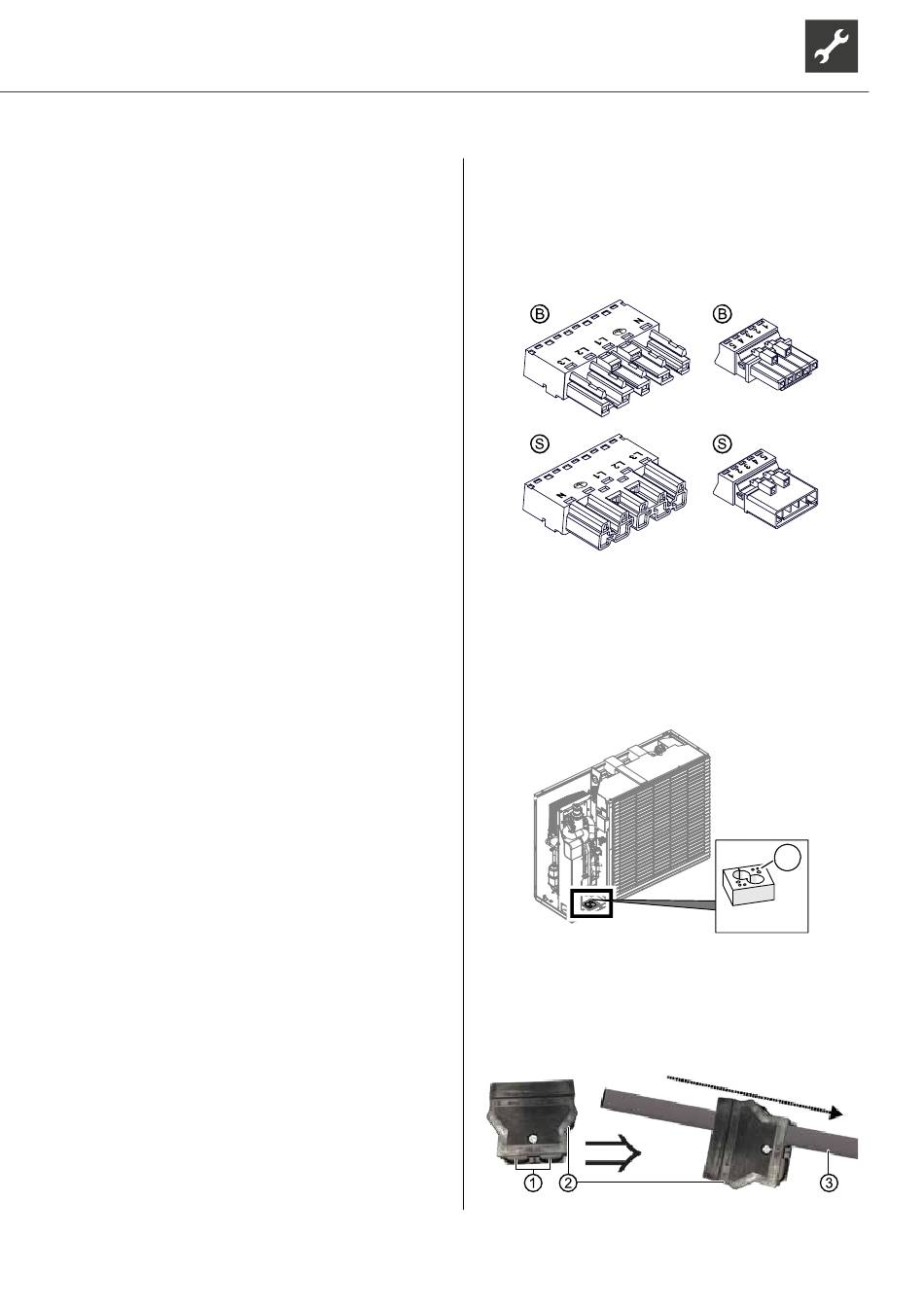

► Montez les prises Ⓑ vers la pompe à chaleur, les
fiches Ⓢ vers l'unité hydraulique ou le régulateur
mural.
Monter EVS 8 / EVS (accessoires)
1.
Si l'appareil est fermée, ouvrir l'appareil.
« 5.7 Ouvrir et fermer l'appareil », page 10
2.
Faire sortir les câbles de charge et de bus dans
l'appareil par le bas à travers les passages de
câbles Ⓚ dans la plaque d'étanchéité.
3.
Raccorder le câble de charge pour le compres-
seur à la prise à 5 pôles du câble de charge.
3.1. Détacher avec prudence une fermeture des
passe-câbles ① du boîtier ② et faire glisser le
boîtier de décharge de traction sur environ 50 cm
sur le câble de charge ③.
K
≈50 cm
13
