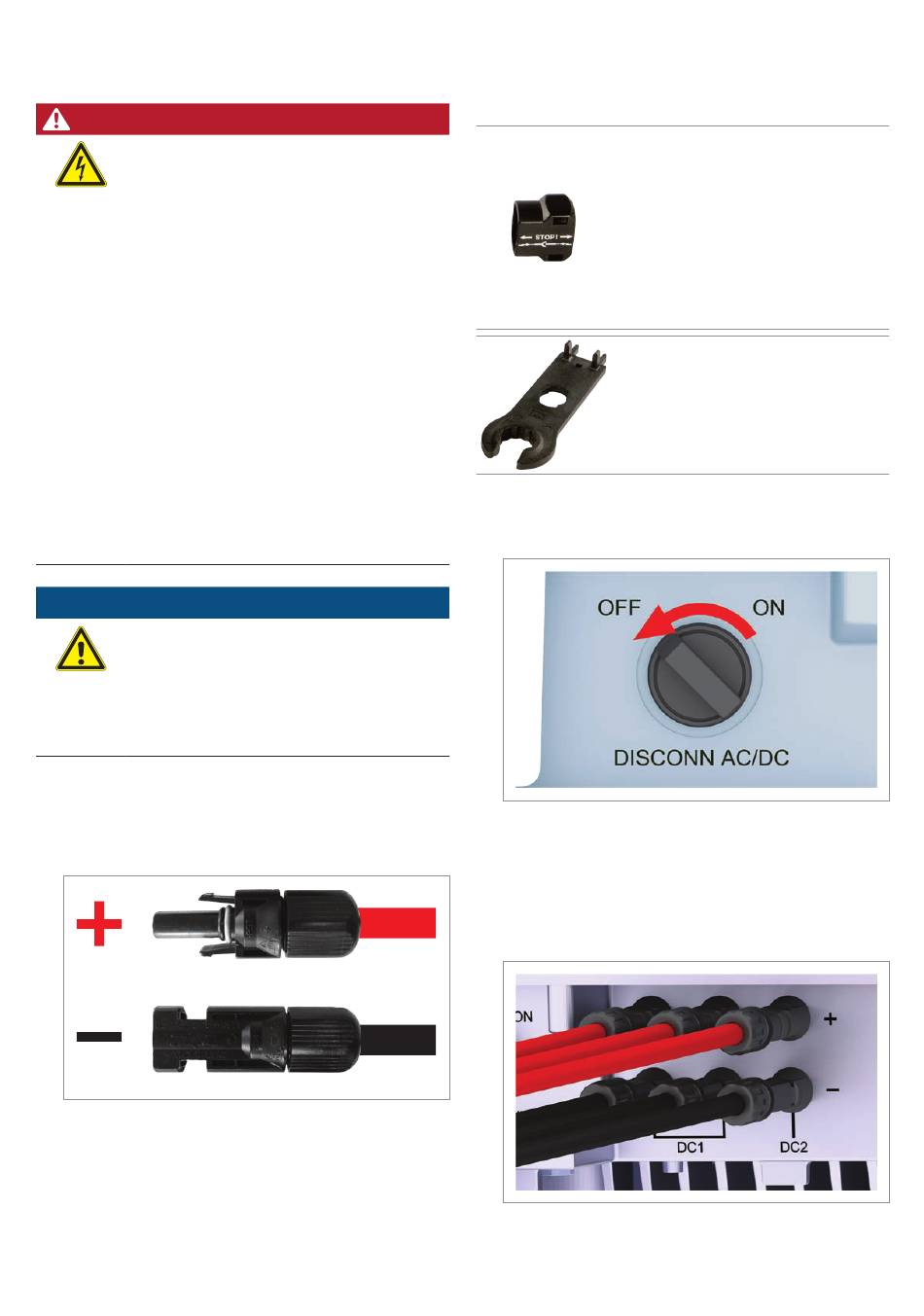

Raccordement des modules photovoltaïques (DC)
DANGER
Électrocution
Les connecteurs DC de l'onduleur sont
soumis à une tension potentiellement mor-
telle. Lorsque de la lumière frappe les mo-
dules photovoltaïques, ceux-ci commen-
cent immédiatement à produire du courant.
Ils le font même si la lumière n'atteint pas
directement les modules solaires.
► Ne jamais déconnecter l'onduleur des
modules photovoltaïques lorsqu'il est en
charge.
► Tourner le sectionneur AC/DC en positi-
on OFF (DÉSACTIVÉ).
► Déconnecter l'onduleur du réseau de
manière à ce qu'il ne puisse plus injec-
ter d'énergie dans celui-ci.
► Déconnecter l'onduleur de toutes les
sources de tension AC et DC. S'assurer
qu'aucune des connexions ne peut être
rétablie par inadvertance.
► Protéger les câbles DC contre tout con-
tact accidentel.
ATTENTION
Pénétration d'humidité.
De l'humidité peut pénétrer à travers les
connecteurs DC accessibles.
► Pour garantir un indice de protection
IP65, obturer les connexions DC inuti-
lisées à l'aide des capuchons d'étan-
chéité fixés sur les connexions DC.
Polarité de la tension DC
► Vérifier la polarité de la tension DC au niveau des
chaînes DC avant de connecter les modules photovol-
taïques.
16
Outils
Les caches de protection verrouillent
les fiches DC, de telle sorte que cel-
les-ci ne peuvent être déconnectées
des connexions DC qu'à l'aide de la
clé de montage.
► Respecter les réglementations
locales lors de l'utilisation des
capuchons de protection.
France : les capuchons de protection
doivent être utilisés.
Clé de montage permettant de décon-
necter les fiches DC et les caches de
protection des connecteurs DC. Dis-
ponible chez Multi-Contact.
Connecter les câbles DC
1. Tourner le sectionneur AC/DC en position OFF (DÉSA-
CTIVÉ).
2. Enlever les capuchons d'étanchéité des connect-
eurs DC et les réserver. Ne pas enlever les capu-
chons d'étanchéité des connecteurs DC non utilisés.
3. Enficher les fiches DC avec les câbles DC dans les
connecteurs DC sur l'onduleur.
→ L'installation doit se présenter tel qu'il est représen-
té sur l'image suivante.
