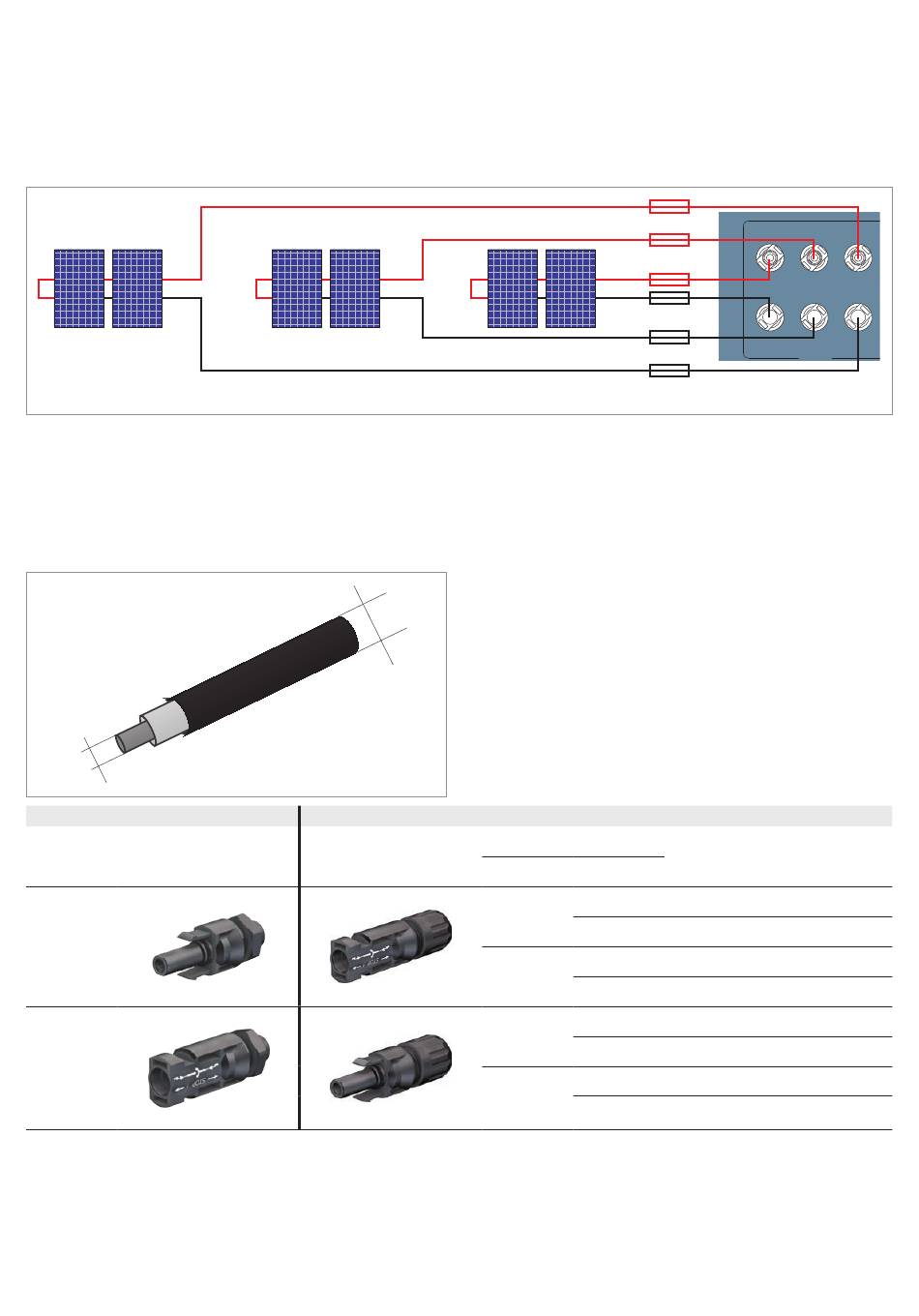

Dispositifs de protection
Lors du choix des dispositifs de protection nécessaires (p.
ex. fusibles), vérifier la capacité maximale de courant
inverse des modules solaires.
+
–
Fiches DC et câbles DC
Les fiches DC de tous les raccords DC sont fournies avec
l'onduleur.
Pour toute commande ultérieure ou si vous avez besoin
d'une autre taille, veuillez vous référer aux données
indiquées dans le tableau suivant.
a
Connecteurs DC sur l'onduleur
DC–
DC+
1) Inclus dans le contenu de livraison du M6A/M8A
2) Inclus dans le contenu de livraison du M10A
Guide d'installation de l'onduleur solaire RPI M6A M8A M10A EU V5 FR 2022-08-15
Raccordement des modules photovoltaïques (DC)
+
–
b
^
+
–
1
Fiches DC pour câble DC
a b
mm 2 mm
3-6
1,5/2,5
5,5-9
3-6
4/6
5,5-9
3-6
1,5/2,5
5,5-9
3-6
4/6
5,5-9
+
–
DC 1
DC INPUT
Multi-Contact
32.0010P0001-UR 1)
32.0012P0001-UR
32.0014P0001-UR
2)
32.0016P0001-UR
1)
32.0011P0001-UR
32.0013P0001-UR
32.0015P0001-UR
2)
32.0017P0001-UR
