Raccorder un enregistreur de données via RS485
L'onduleur peut être raccordé via RS485 à un enregistreur
de données, par exemple pour surveiller l'installation pho-
tovoltaïque ou pour modifier les paramètres sur l'onduleur.
Plusieurs onduleurs peuvent être raccordés en série à un
enregistreur de données.
Suivre les instructions suivantes pour une connexion de
données stable.
Raccordement d'un onduleur individuel sur un enregi-
streur de données
► Activer la résistance de terminaison RS485.
Raccordement de plusieurs onduleurs sur un enregi-
streur de données
► Sur le dernier onduleur de la série, activer la résistan-
ce de terminaison RS485.
► Si l'enregistreur de données ne dispose pas d'une
résistance de terminaison RS485 interne, activer éga-
lement la résistance de terminaison RS485 du premier
onduleur de la série.
► Désactiver la résistance de terminaison RS485 sur
tous les autres onduleurs.
► Définir un ID onduleur différent pour chaque onduleur
pour que l'enregistreur de données puisse identifier les
onduleurs individuels.
► Sur chaque onduleur, régler le même débit en bauds
pour RS485.
Conditions requises pour les câbles et le câblage
●
Câbles torsadés et blindés avec conducteurs massifs.
●
Diamètre de câble : 5 mm
●
Section de câble : 0,25 ... 1,5 mm
► Poser le câble à distance des câbles AC et DC afin
d'éviter les dérangements dans la connexion de don-
nées.

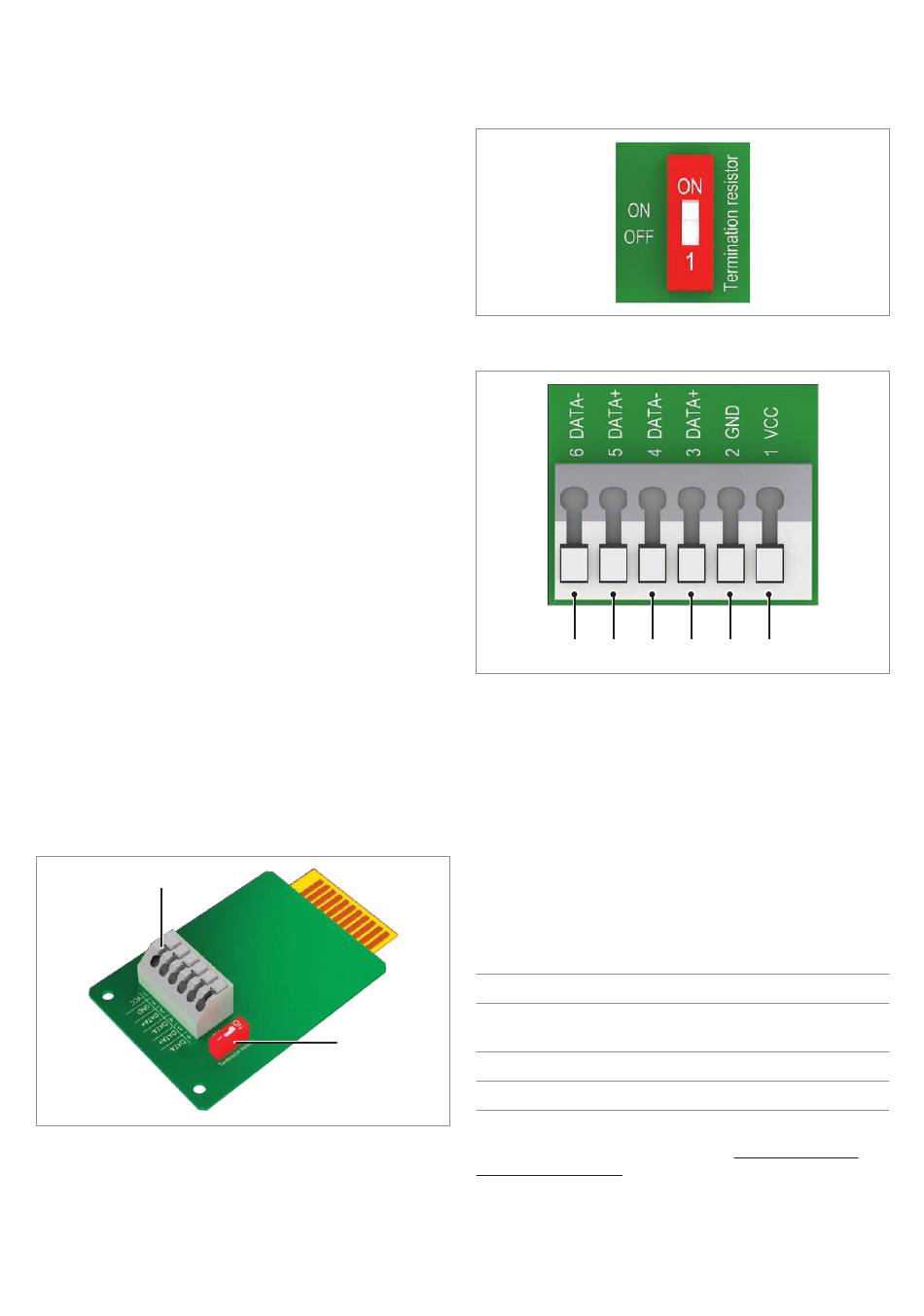

Composants de la carte RS485
1
1 RS485 (bornier)
2 Commutateur DIP pour résistance terminale RS485
18
Commutateur DIP pour résistance terminale RS485
Affectation des broches du bornier RS485
2
Il est possible d'utiliser les paires de bornes 3/4 ou 5/6. La
deuxième paire de bornes n'est nécessaire que lorsque
plusieurs onduleurs sont reliés ensemble via le RS485.
Format des données
Débit en bauds 9600, 19200, 38400 ; standard : 19200
Bits de don-
nées
2
Bit de stop
Parité
Le débit en bauds peut être paramétré sur l'écran de l'on-
duleur après la mise en service, voir « Débit en bauds
pour RS485 » , p. 23.
Guide d'installation de l'onduleur solaire RPI M6A M8A M10A EU V5 FR 2022-08-15
6 5 4
1 VCC (+12 V ; 0,5 A)
2 GND
3 DATA+ (RS485)
4 DATA– (RS485)
5 DATA+ (RS485)
6 DATA– (RS485)
8
1
non pertinent
3 2 1
