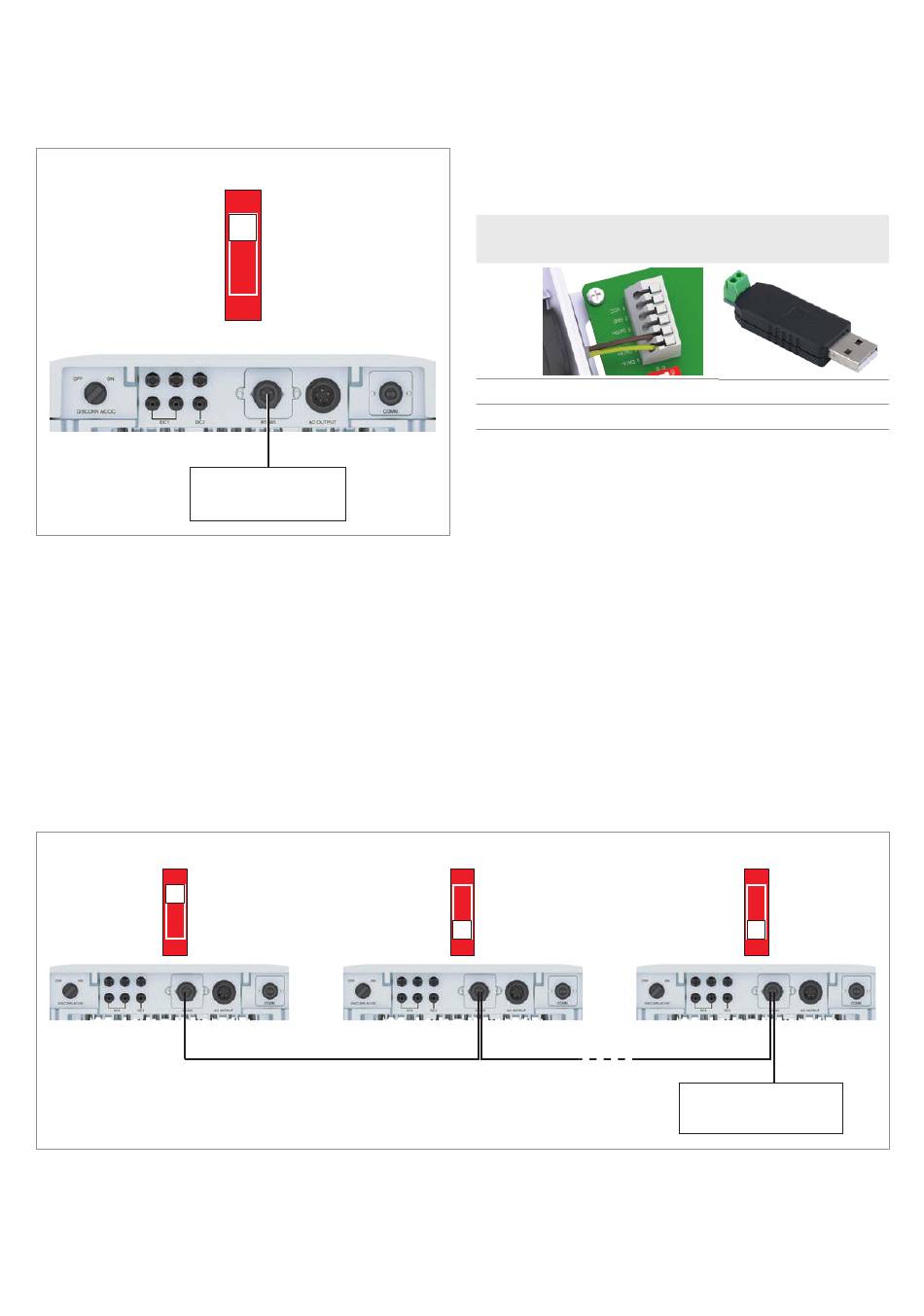

Relier un seul onduleur avec un enregistreur de don-
nées
Résistance de terminaison = ON
Relier plusieurs onduleurs avec un enregistreur de
données
► Si l'enregistreur de données ne dispose pas d'une
résistance de terminaison RS485 intégrée, activer la
résistance de terminaison RS485 du premier onduleur.
► Pendant la mise en service, définir un ID onduleur
différent pour chaque onduleur.
Résistance de terminaison = ON
ON
1
Guide d'installation de l'onduleur solaire RPI M6A M8A M10A EU V5 FR 2022-08-15
Raccorder un enregistreur de données via RS485
ON
1
RS485
Passerelle
Résistance de terminaison = OFF
Raccorder un ordinateur via RS485
L'onduleur peut être aménagé avec le logiciel de service
Delta.
► Raccorder l'ordinateur à l'onduleur via un adaptateur
USB/RS485.
Onduleurs
DATA+ Borne 3 ou 5
DATA– Borne 4 ou 6
ON
1
...
RS485
Adaptateur USB/
RS485
D+
D–
Résistance de terminaison = OFF
ON
1
Passerelle
19
