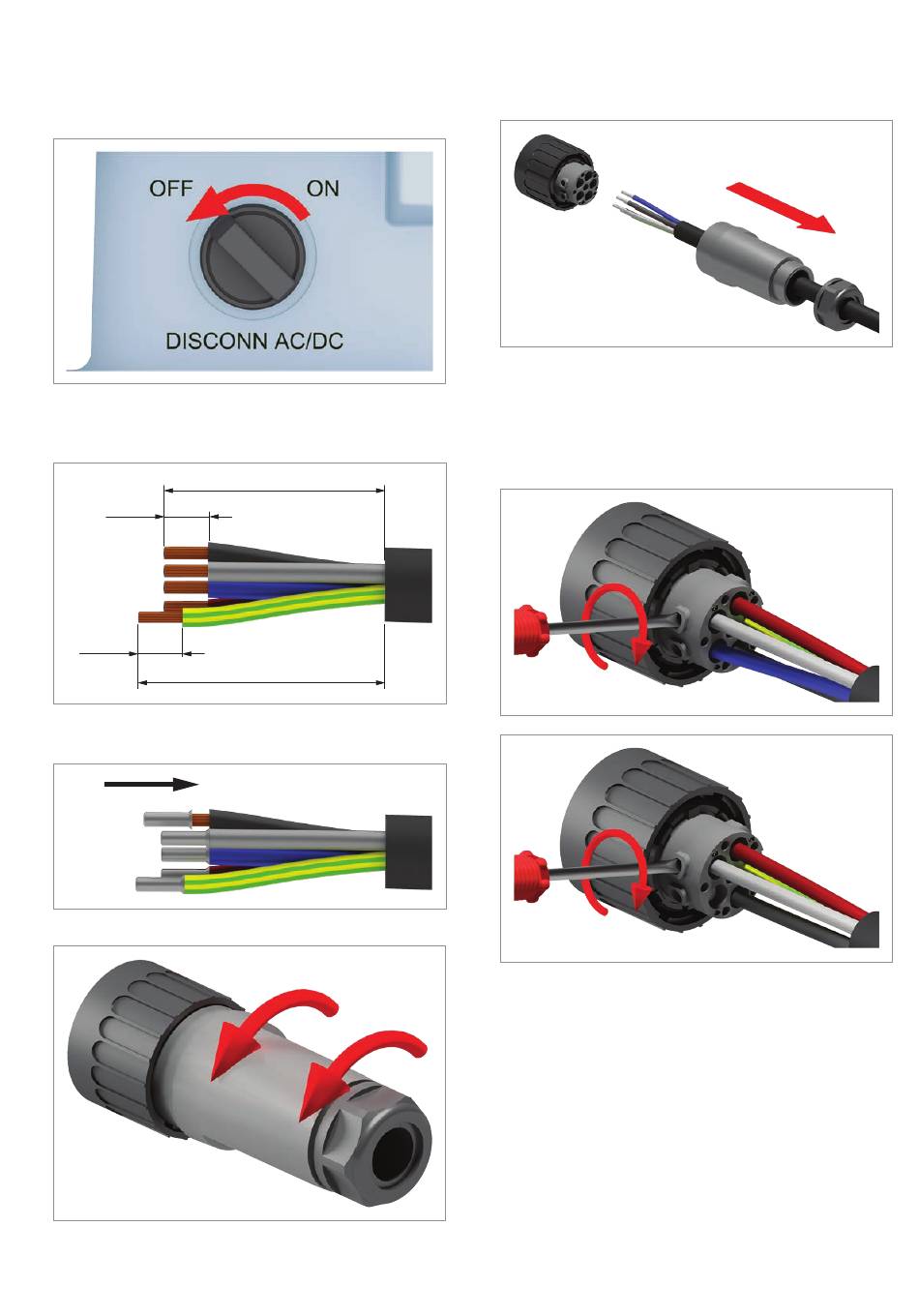

Raccordement au réseau (AC)
1. Tourner le sectionneur AC/DC en position OFF
(HORS).
2. Enlever l'isolation du câble et des fils. Ne pas torsader
les extrémités des fils, au risque de réduire la surface
de contact avec les embouts.
12 mm
12 mm
3. Placer les embouts sur les extrémités des fils et les
sertir.
4. Dévisser l'écrou et le boîtier de la fiche AC.
14
52.5 mm
55 mm (PE)
5. Tirer le câble à travers l'écrou et le boîtier.
6. Insérer les fils du câble AC dans l'insert de broche
correct et serrer avec un tournevis.
La première image montre le câblage pour les
réseaux triphasés avec conducteur neutre (3P4W),
la deuxième image pour les réseaux triphasés sans
conducteur neutre (3P3W).
