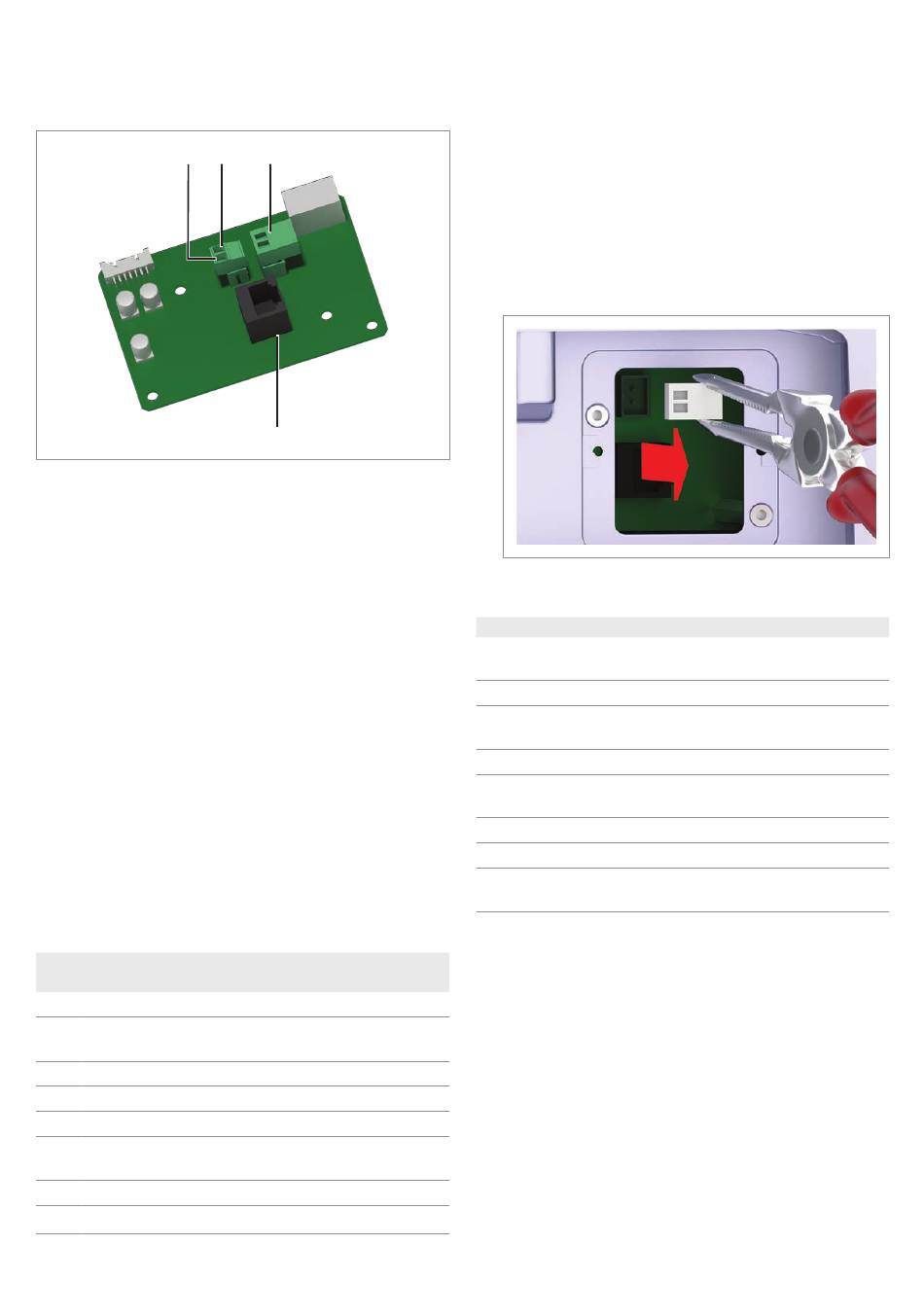

Raccorder les entrées numériques, les contacts sans
potentiel et le dispositif de coupure externe (en option)
1
1 Alimentation en courant 12 V
nes à vis)
2 Alimentation en courant 12 V
nes à vis)
3 Contacts secs (connecteurs avec bornes à vis)
4 Entrées numériques et dispositif de coupure externe
(EPO) (RJ45)
Conditions requises pour les câbles et le câblage
●
Câbles torsadés et blindés avec conducteurs massifs
(CAT 5 ou CAT 6).
●
Diamètre de câble : 5 mm
●
Section de câble : 0,25 à 1,5 mm
► Poser le câble à distance des câbles AC et DC afin
d'éviter les dérangements dans la connexion de don-
nées.
Entrées numériques et dispositif de coupure externe
(EPO)
Les entrées numériques peuvent être utilisées pour rac-
corder un récepteur à télécommande centralisée externe
pour le contrôle de la puissance active.
Bro-
Court-circuiter
che
V1 -
K0 V1 + K0
K1 V1 + K1
K2 V1 + K2
K3 V1 + K3
K4 V1 + K4
K5 V1 + K5
K6 V1 + K6
20
2 3
4
- GND (fiche avec bor-
DC
- VCC (fiche avec bor-
DC
2
Action assignée
-
Dispositif de coupure externe
(arrêt d'urgence)
Courant Puissance active 0 %
Courant Puissance active 30 %
Courant Puissance active 60 %
Courant Puissance active
100 %
Réservé
Réservé
Après la mise en service, le relais de coupure externe peut
être configuré sur l'écran en tant que contact à ouverture
ou contact à fermeture.
Contacts secs
Lorsque l'onduleur injecte du courant dans le réseau, les
deux contacts sont fermés.
► Débrancher avec précaution la fiche des contacts secs
avec une pince pointue.
Après la mise en service, un événement peut être affecté
aux contacts secs sur l'écran de l'onduleur.
Événement Description
Les fonctions des contacts sans
Désactivé
potentiel sont désactivées.
Sur le réseau
L'onduleur est raccordé au secteur.
Panne ventila-
Les ventilateurs sont défectueux.
teur
Isolation
Le contrôle d'isolation a échoué.
Présence de message d'erreur, de
Alarme
panne ou d'avertissement.
Défaut
Présence de message d'erreur.
Défaut
Présence de message de panne.
Présence de message d'avertisse-
Avertissement
ment.
Le réglage standard est Désactivé.
