7.
Raccordement des modules so-
laires
7.1
Remarques générales
ATTENTION
Installation photovoltaïque mal dimensionnée
Une installation photovoltaïque mal dimensionnée peut occa-
sionner des dommages sur l'onduleur.
► Lors du dimensionnement des chaînes de modules,
toujours tenir compte des caractéristiques techniques de
l'onduleur (Plage de tensions d'entrée, Courant d'entrée
maximum et Puissance d'entrée maximum, voir Caracté-
ristiques techniques).
ATTENTION
Surchauffe des connexions DC
Tout dépassement du courant d'entrée maximum peut en-
traîner une surchauffe des connexions DC et provoquer un
incendie.
► Lors du dimensionnement des chaînes de modules,
toujours tenir compte du Courant d'entrée maximum des
connexions DC (voir Caractéristiques techniques).
ATTENTION
Pénétration d'humidité
De l'humidité peut pénétrer à travers les connecteurs DC
accessibles.
► Pour garantir un indice de protection IP66, obturer les
connecteurs DC inutilisés à l'aide des caches en caout-
chouc fixés sur les connecteurs DC.

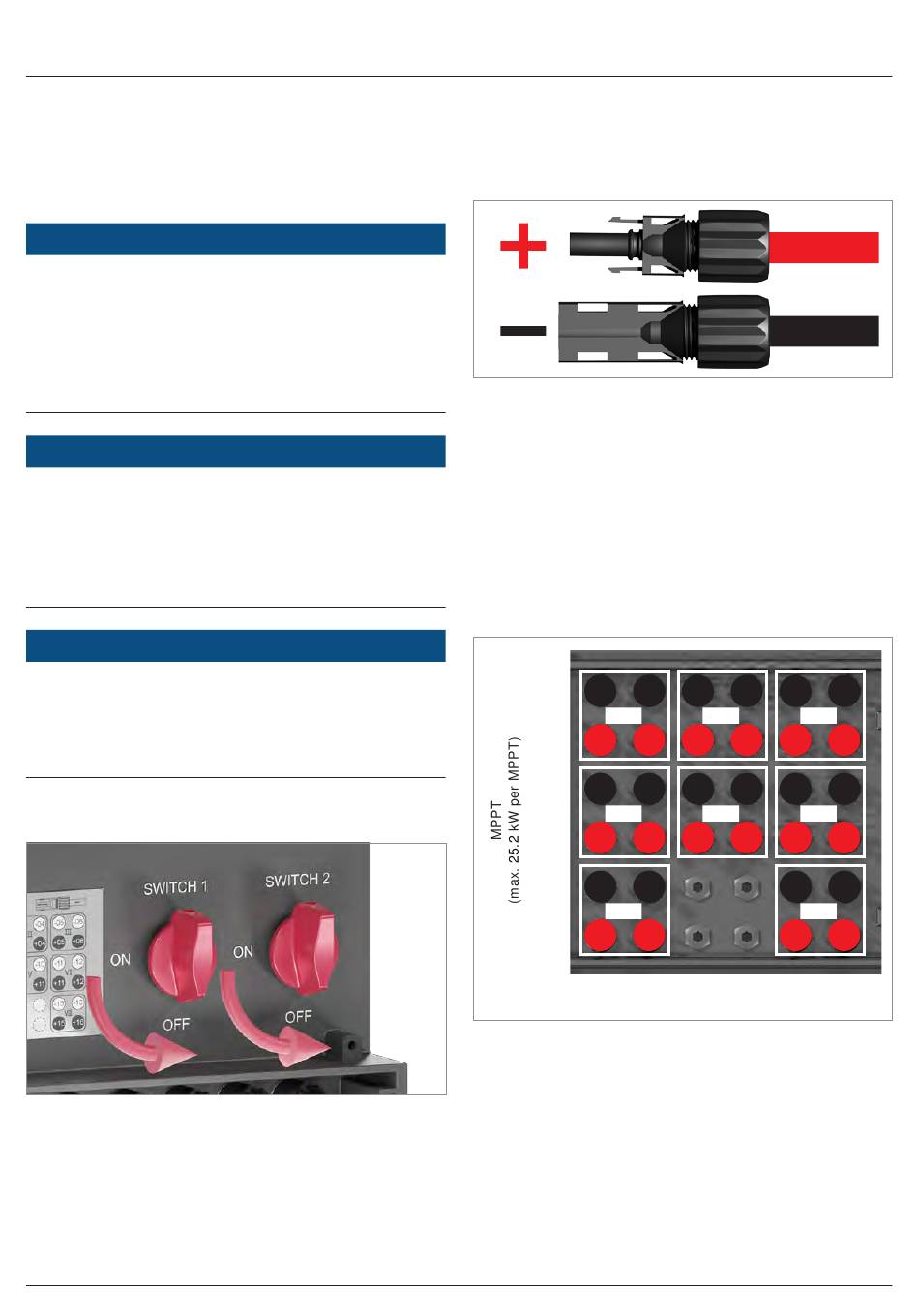

Placer les deux sectionneurs DC en position OFF (DÉSACTIVÉ)
avant de connecter les modules photovoltaïques.
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
7 Raccordement des modules solaires
7.2
Polarité de la tension DC
► Vérifier la polarité de la tension DC au niveau des chaînes
de modules avant de connecter les modules photovol-
taïques.
L'onduleur dispose d'une fonction intégrée pour détecter les
inversions de polarité du côté DC. Si une telle inversion de
polarité est détectée, l'onduleur déclenche un message d'erreur.
Ce message d'erreur est indiqué par la LED Alarme dès que
l'onduleur est raccordé.
7.3
Disposition des entrées DC sur le panneau
de connexion DC
L'onduleur possède 8 entrées DC (DC1 à DC8) avec
2 connexions DC chacune. Jusqu'à 16 chaînes de modules
peuvent être connectées à l'onduleur. Chaque entrée DC pos-
sède son propre régulateur MPP.
-1
-2
DC1
+1
+2
-7
-8
DC4
+7
+8
-13
-14
DC7
+13
+14
Disposition des entrées DC sur le panneau de connexion DC
-3
-4
-5
-6
DC2
DC3
+3
+4
+5
+6
-9
-10
-11
-12
DC5
DC6
+9
+10
+11
+12
-15
-16
DC8
+15
+16
43
