4.10 Mettre à la terre le boîtier de l'onduleur via la connexion de mise à la terre externe
AVERTISSEMENT
Forte intensité de courant
► Toujours respecter les dispositions locales
sur les exigences relatives au câble de mise
à la terre.
► Même lorsqu'il n'existe pas de dispositions
locales, toujours raccorder le boîtier de
l'onduleur à la terre pour plus de sécurité.
► Toujours mettre le boîtier de l'onduleur à
la terre avant de raccorder l'onduleur au
réseau et aux modules photovoltaïques.
► La section du câble de mise à la terre doit
être au moins de 6 mm
Le boîtier de l'onduleur peut également être mis
à la terre via l'un des deux boulons filetés PE
de la connexion AC, voir « 6. Raccordement au
réseau (AC) », p. 34.
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
2
.
7 mm

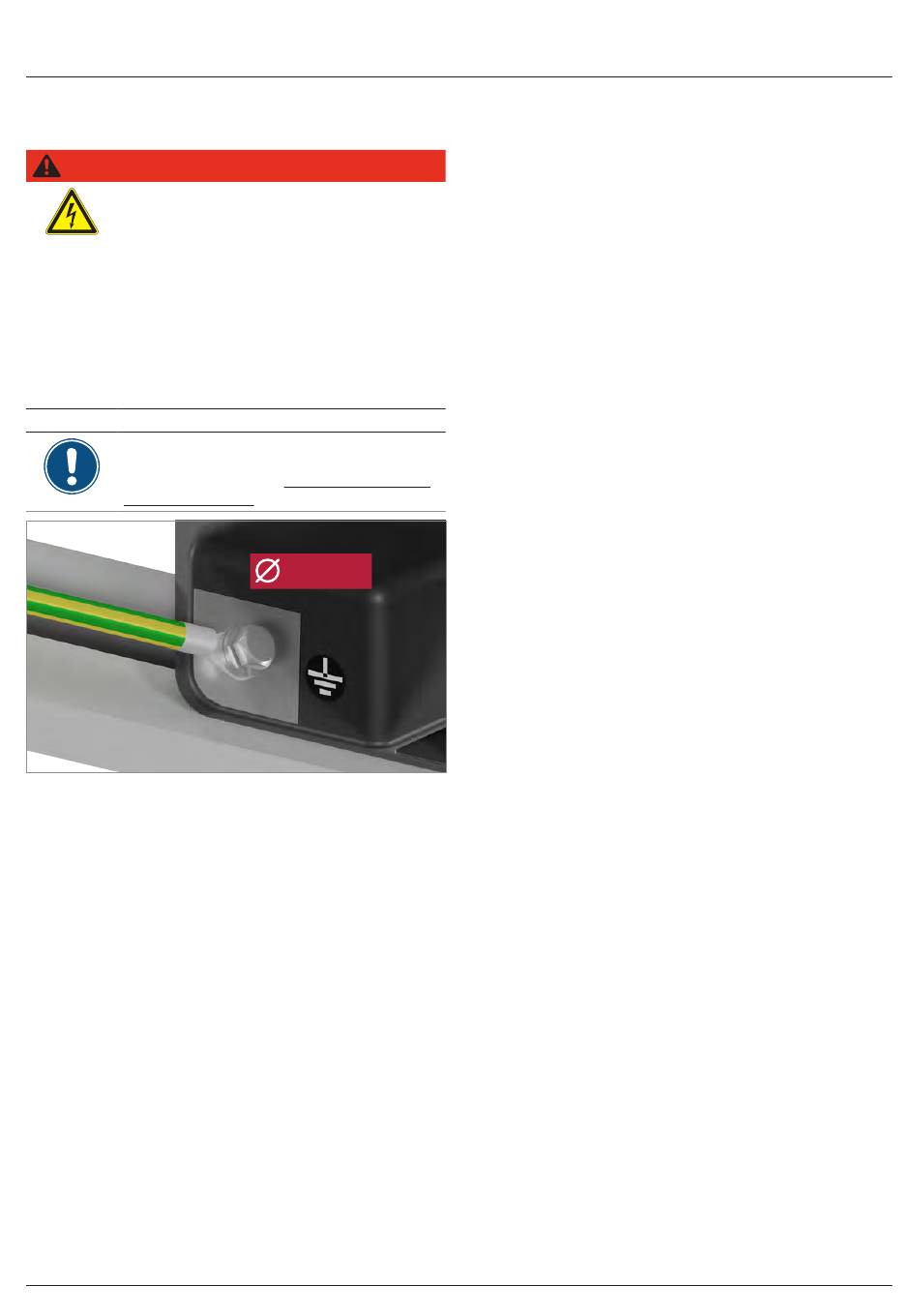

1. Visser le câble de mise à la terre sur la partie inférieure
gauche de l'onduleur. Pour cela, il faut une vis, une ron-
delle élastique et une rondelle plate. Une rondelle à dents
n'est pas nécessaire.
2. Effectuer un contrôle de continuité du raccord de mise à
la terre.
→ En cas d'absence de connexion conductrice adéquate,
nettoyer la surface de contact de la vis de mise à la
terre si nécessaire ou utiliser une rondelle dentée.
4 Montage
19
