Mettre le câble RS485 à la terre
5.11 Mettre le câble RS485 à la terre
ATTENTION
Courants indésirables
Si plusieurs onduleurs sont reliés entre eux
via RS485, des courants indésirables peuvent
surgir sur certaines variantes d'installation.
► Ne pas utiliser GND et VCC sur la carte de
communication.
► Si un blindage de câble pour la protection
contre la foudre est utilisé, relier à la terre le
boîtier de seulement l'un des onduleurs de
la série RS485.

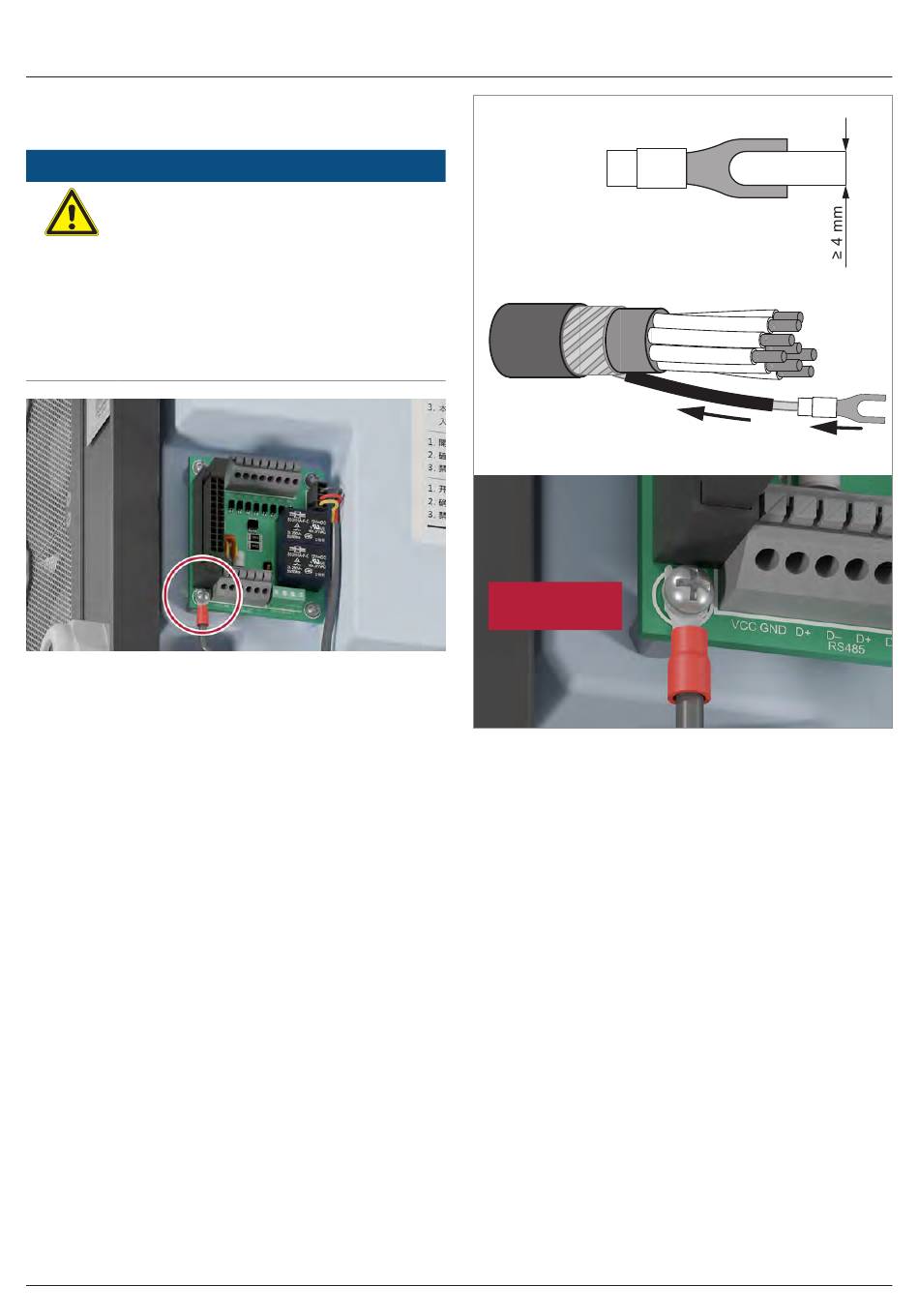

Mise à la terre du câble RS485
Le blindage du câble RS485 peut être mis à la terre sur la vis
de fixation inférieure gauche de la carte de communication.
32
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
SNYBL1-4
0,59 Nm
Mise à la terre du câble RS485
1. Torsader le blindage du câble.
2. Isoler le blindage du câble ouvert (par exemple avec un
tuyau en caoutchouc).
3. Sertir une cosse de câble de fourche.
4. Visser le blindage du câble sur la vis de fixation inférieure
gauche de la carte de communication.
