5 Communication des appareils et surveillance de l'installation
Raccordement d'un enregistreur de données
5.5.3
Raccordement de plusieurs onduleurs à un
enregistreur de données
5.5.3.1 Remarques générales
► Définir un ID différent pour chaque onduleur. Sinon, l'en-
registreur de données ne peut pas identifier les onduleurs
individuels.
► Sur chaque onduleur, régler le même débit en bauds pour
RS485 (réglage usine : 19 200).
► Poser le câble RS485 à distance du câble AC et des câbles
DC afin d'éviter des perturbations dans la connexion de
données.
5.5.3.2 Prise en compte de la position de l'enregistreur de
données dans le bus RS485
L'enregistreur de données se trouve au niveau de l'une des
extrémités du bus RS485
ON

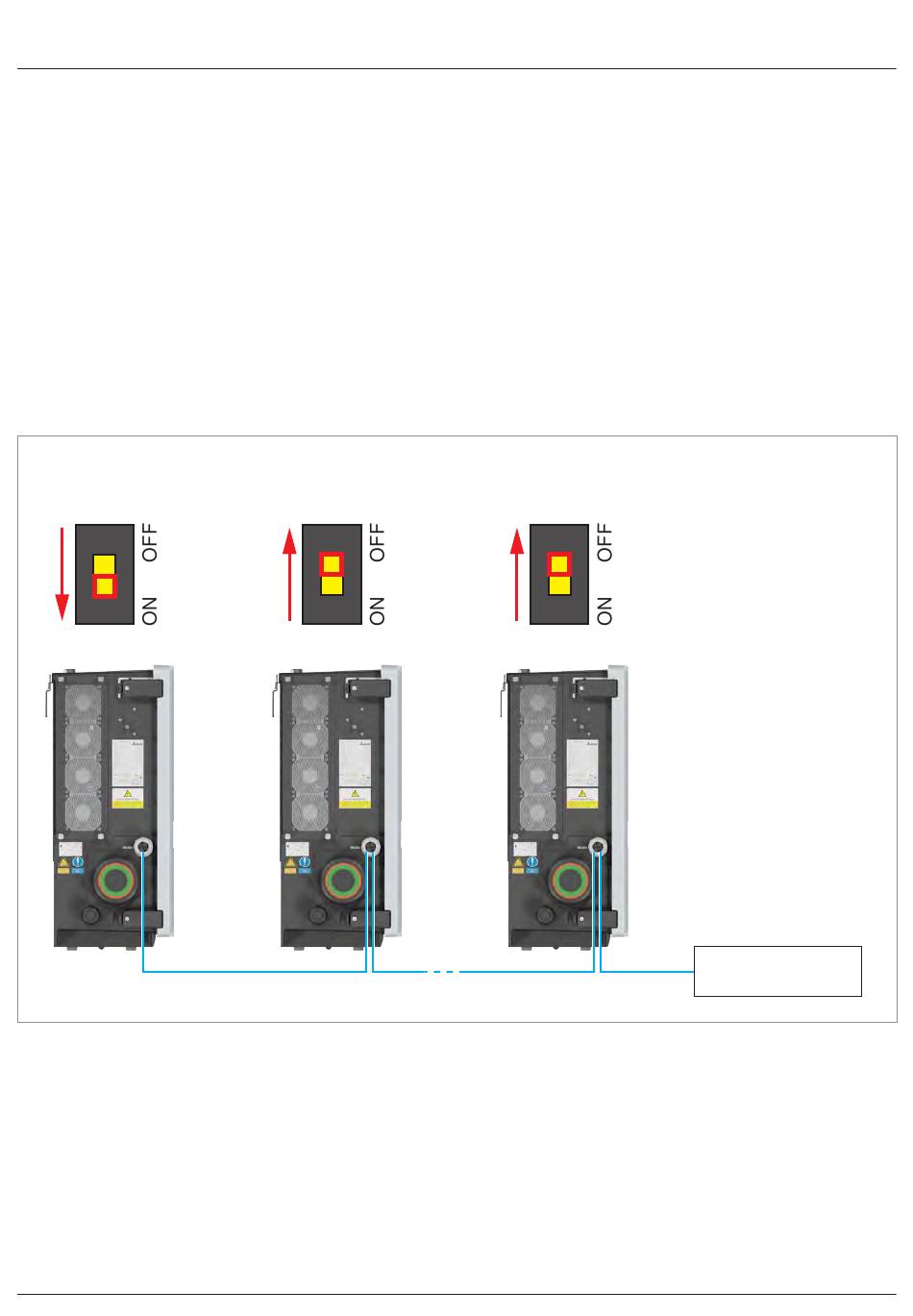

Raccordement de plusieurs onduleurs à l'enregistreur de don-
nées à l'extrémité du bus RS485
► Activer la résistance de terminaison RS485 de l'enregis-
treur de données et de l'onduleur à l'autre extrémité du bus
RS485.
► Désactiver la résistance de terminaison RS485 de tous les
onduleurs (réglage par défaut en usine).
24
Résistance de terminaison
OFF
RS485
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
OFF
Résistance de terminaison = OFF
Passarelle
