Dimensions des cosses de câble pour le conducteur PE
Matériau du boulon fileté PE : revêtement en nickel
Câble
Cosse de câble
●
Cuivre, revêtement en étain
Cuivre
●
Cuivre pur
●
Aluminium, revêtement en étain
Aluminium
●
Connecteurs Al-Cu à compression
Matériau des cosses de câble pour le conducteur PE
6.9.5
Manipulation des conducteurs en aluminium
lors des travaux d'installation
Il est nécessaire de tenir compte des propriétés particulières
de l'aluminium lorsque des conducteurs en aluminium sont uti-
lisés :
●
l'aluminium « coule », c'est-à-dire qu'il cède à la pression.
●
Lors du dénudage, une fine couche d'oxyde non conduc-
trice se forme en quelques minutes et accroît la résistance
de contact entre le conducteur et la cosse de câble.
●
La conductivité spécifique, et donc la capacité de charge
électrique, est à peu près un tiers plus faible que celle du
cuivre.
ATTENTION
Manipulation des câbles en aluminium
Toujours effectuer les étapes de travail suivantes pour garan-
tir un contact sûr et fiable des conducteurs en aluminium :
► Toujours respecter les consignes et les règles applicables
pour utiliser des câbles en aluminium.
► Conserver l'emplacement de montage le plus possible
exempt d'humidité et d'atmosphère agressive.
► Effectuer rapidement le raccordement des câbles en
aluminium.
► Nettoyer mécaniquement l'extrémité dénudée du conduc-
teur en aluminium (par exemple, racler la couche d'oxyda-
tion avec une lame de couteau), plonger immédiatement
le conducteur en aluminium dans de la vaseline non acide
et non alcaline (= neutre), puis l'insérer immédiatement
dans le connecteur Al-Cu à compression.
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
6 Raccordement au réseau (AC)
6.9.6
Remarques relatives à l'utilisation de câbles en
aluminium sectoriels
En cas d'utilisation de câbles en aluminium sectoriels sans
connecteurs Al-Cu à compression, insérer chaque câble dans le
point de serrage, comme illustré.

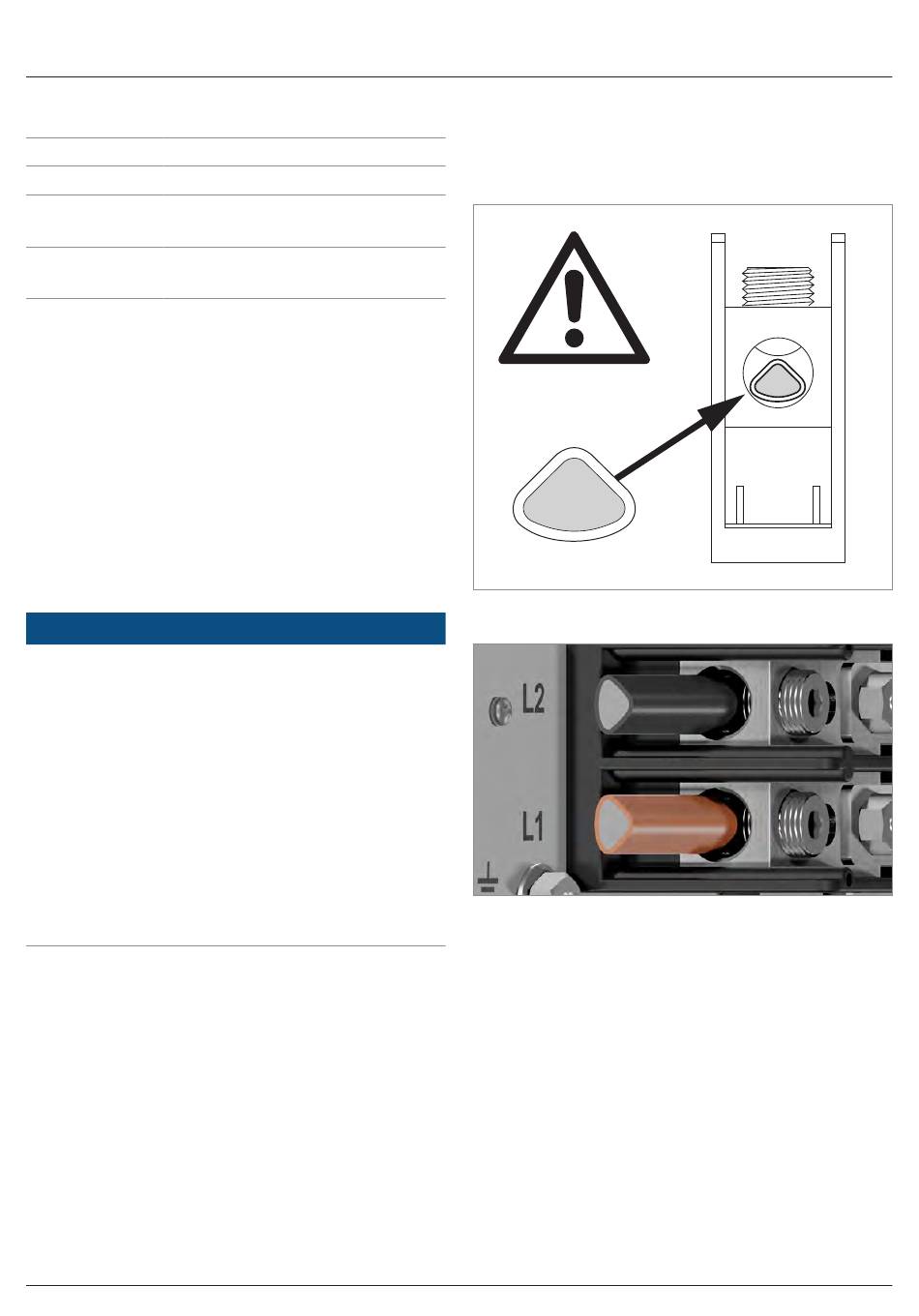

Al se
Emplacement correct des câbles en aluminium sectoriels (1)
Emplacement correct des câbles en aluminium sectoriels (2)
En cas d'utilisation de câbles en aluminium sectoriels avec
connecteurs Al-Cu à compression (p. ex. de Klauke, Elpress ou
Mecatraction), respecter les instructions suivantes.
► Choisir les connecteurs à compression en fonction du type
de câble utilisé.
► Respecter les instructions d'installation du fabricant des
connecteurs à compression.
► Toujours utiliser un tube thermorétractable.
► Toujours protéger les câbles avec un serre-câble externe.
