5 Communication des appareils et surveillance de l'installation
Logiciel de communication
5.3
Logiciel de communication
Le logiciel suivant est disponible pour effectuer les réglages de
l'onduleur décrits dans ce chapitre :
●
Application DeltaSolar pour appareils mobiles (smartphone
ou tablette) avec iOS et Android
●
Logiciel Delta Service (DSS) pour PC sous Windows.
Télécharger sur
partnerportal.delta-emea.com
nécessaire).
5.4
Matériel de communication
5.4.1
Interface Bluetooth
L'onduleur dispose d'une antenne Bluetooth intégrée pour
une connexion sans fil à un appareil mobile (smartphone ou
tablette).
Attention : il existe des restrictions (voir « 5.2 Liste de contrôle
pour la planification de la communication des appareils »,
p. 21).
5.4.2
Carte de communication
5.4.2.1 Raccordements
6
5

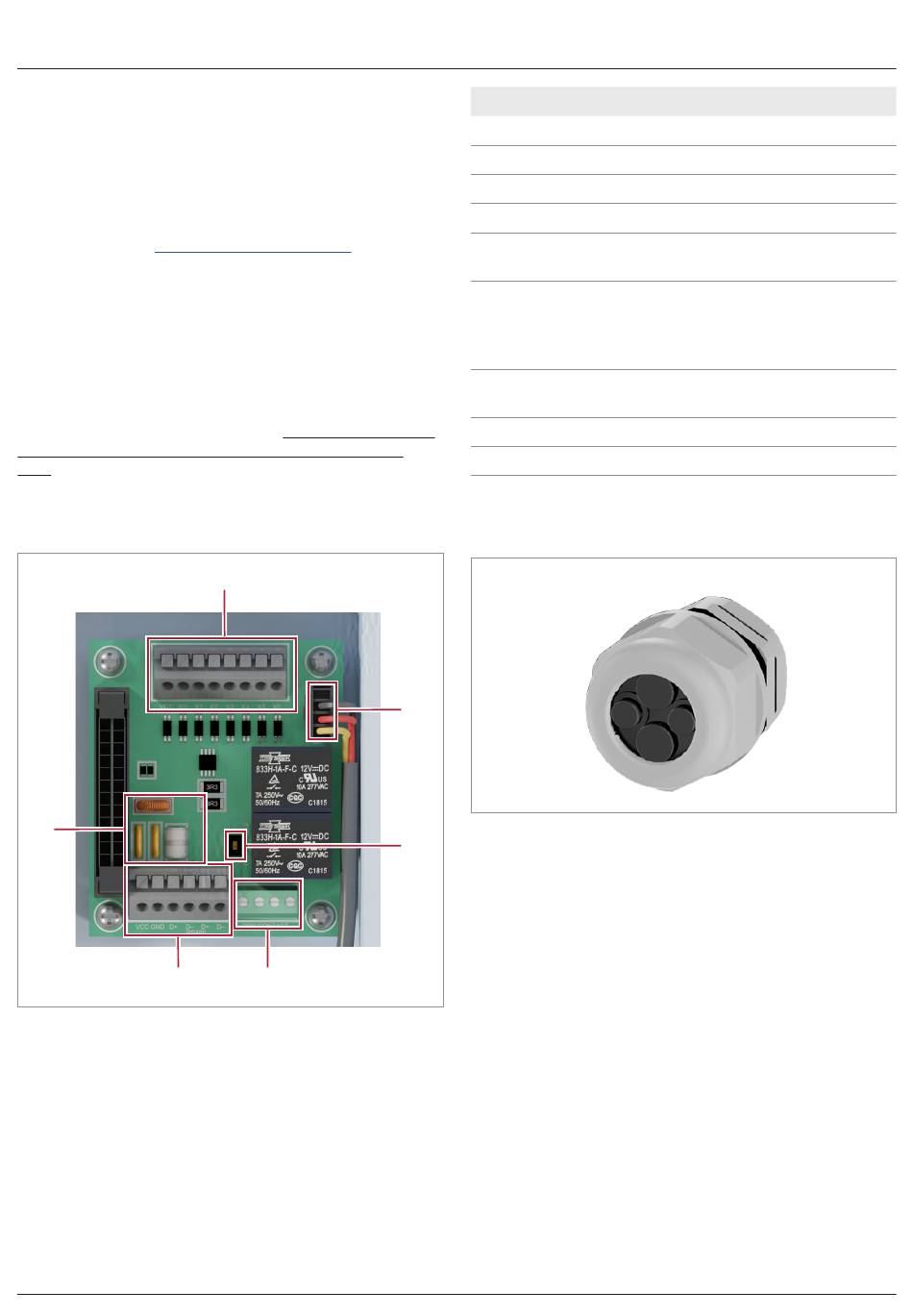

Connecteurs de la carte de communication
1
Entrées numériques et dispositif de coupure externe (bor-
nier)
2
Alimentation électrique du ventilateur interne 1
3
Commutateur DIP pour résistance terminale RS485
4
2x contacts secs (bornier)
5
RS485 (bornier)
6
Protection contre les perturbations électromagnétiques
(EMI)
22
(inscription
1
4
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11
Connecteur
2x RS485 (DATA+ et DATA–)
1x VCC (12 V, 0,5 A)
6x entrées numériques
2x contacts secs
1x dispositif de coupure externe
(EPO)
Tab. 5.1. : Connecteurs de la carte de communication
5.4.2.2 Spécifications du câble de communication
Type de câble
Diamètre du câble
Section de câble
Tab. 5.2. : Spécifications du câble de communication
5.4.2.3 Presse-étoupe pour connecteur de communication
2
Presse-étoupe pour jusqu'à 4 câbles de communication
3
Type de raccordement
Bornier
Bornier
Bornier
Bornier
Bornier
Câbles torsadés et blindés (CAT5
ou CAT6)
7,2 / 8 / 10 mm
0,25 à 1,5 mm
2
