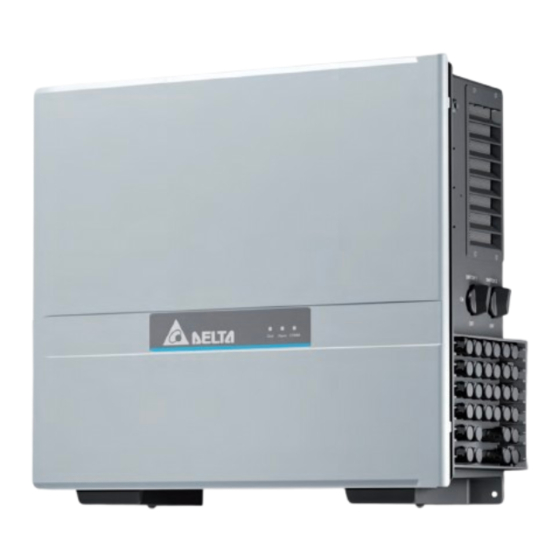

M100A_280 Flex (RPI104M280xxx)
Instructions d'installation et de mise en service
Belgique
France
Suisse
Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11

Publicité

loading

Sommaire des Matières pour Delta M100A 280 Flex

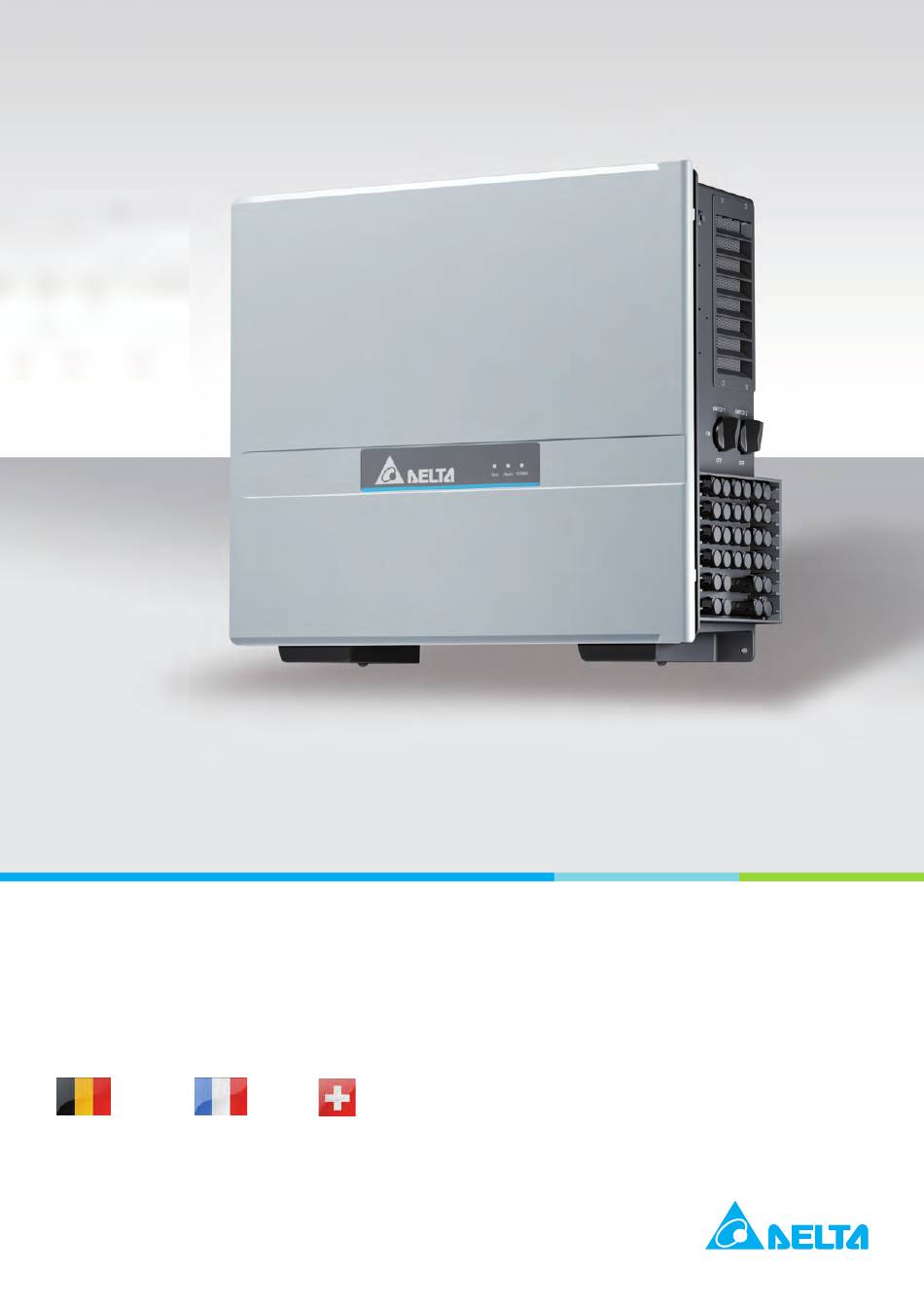

  • Page 1 M100A_280 Flex (RPI104M280xxx) Instructions d’installation et de mise en service Belgique France Suisse Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 2 M100A_280 (référence de pièce Delta RPI104M280xxx) et le logiciel DSS version 6.0 ou ultérieure M100A_280 Model La référence de pièce Delta est inscrite sur la plaque signalé- Solar Inverter tique de l'onduleur. P/N: RPI104M2800T0 Delta met à jour continuellement ses manuels afin de mettre à...
  • Page 3 Raccordement d'un collecteur de données DC1 de Delta ....... . .
  • Page 4 Mise en service à l'aide du logiciel Delta Service (DSS) .......
  • Page 5 DeltaSolar App, voir « 8.6.8 Bascule du protocole RS485 vers SUNSPEC (en option) », p. 63, et « 8.6.9 Bascule du protocole RS485 vers DELTA (en option) », p. 65,. Section « 9 Courbes caractéristiques », p. 70, et « 10 Caractéristiques techniques », p. 76, 2025-04-11 Une remarque sur l’alimentation en puissance réactive a été...
  • Page 6 1 À propos du présent manuel Avertissements et symboles d'avertis- Conventions d'écriture et de signalisa- sement tion Les avertissements et symboles d'avertissement suivants sont Dans ce manuel, certains contenus sont signalés de manière utilisés dans ce manuel pour indiquer les dangers potentiels et particulière.
  • Page 7 2 Consignes de sécurité de base Consignes de sécurité de base AVERTISSEMENT Choc électrique Lorsque la porte est ouverte, l'indice de protec- DANGER tion IP66 n'est plus garanti. Choc électrique ► N'ouvrir la porte que lorsque cela est Pendant l'exploitation, l'onduleur est soumis à réellement nécessaire.
  • Page 8 être installé et utilisé conformément aux consignes de sécurité et aux instructions de travail indi- quées dans ce manuel. La société Delta Electronics décline toute responsabilité pour les dommages qui surviendraient à la suite de la non-observation des consignes de sécurité et des instructions de travail indiquées dans ce manuel.
  • Page 9 3 Installation des dispositifs de protection contre les surtensions DC de type 1+2 (en option) Installation des dispositifs de pro- tection contre les surtensions DC de type 1+2 (en option) Monter les dispositifs combinés de protection contre les surtensions DC de type 1+2 en option avant d'installer l'onduleur.
  • Page 10 3 Installation des dispositifs de protection contre les surtensions DC de type 1+2 (en option) Mise en place des vis pour les dispo- Montage des dispositifs de protection sitifs de protection contre les surten- contre les surtensions DC de type 1+2 sions DC de type 1+2 Visser d'abord la carte avec les vis du bus DC à...
  • Page 11 3 Installation des dispositifs de protection contre les surtensions DC de type 1+2 (en option) 0,8 Nm 0,8 Nm 0,8 Nm Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 12 4 Montage Montage Déballage de l'onduleur Levée et déplacement de l'onduleur ► Soulever et déplacer l'onduleur à l'aide d'au moins 2 per- sonnes ou d'un dispositif de levage adapté. ► Un filetage de vis est fixé sur la partie supérieure de l'ondu- leur (M12 x P1,75 ;...
  • Page 13 4 Montage Exigences concernant le mur, le sol et Position de montage le système de montage ► L'onduleur peut être monté au mur ou au sol. Pour le montage au sol, des pieds sont disponibles ; ils doivent être commandés séparément. ►...
  • Page 14 4 Montage Espacements de montage et circulation de l'air > 600 > 600 > 300 > 300 > 300 > 300 et circulation de l'air Espacements de montage et circulation de l'air, variante 1 (indications en mm) > 150 > 150 >...
  • Page 15 4 Montage Installations extérieures Protéger l'onduleur de la lumière directe du soleil, des rayons UV, de la pluie et de la neige s'il est installé à l'extérieur L'onduleur a le degré de protection IP66 et peut être installé en intérieur comme en extérieur. Malgré tout, l'onduleur doit être protégé...
  • Page 16 4 Montage Montage mural (en suspension) 144,5 263,4 Dimensions pour le montage mural Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 17 4 Montage Pour utiliser l'un des trous de fixation pour la mise à la terre du boîtier de l'onduleur, suivre les ins- tructions de la section « 4.10 Mettre à la terre le boîtier de l’onduleur via la connexion de mise à la terre externe », p.
  • Page 18 4 Montage Montage au sol (vertical, en option) Pieds pour montage au sol. Dimensions (indications en mm) Les pieds pour le montage au sol doivent être commandés séparément ! 13 mm 24,5 Nm 13 mm Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 19 4 Montage 4.10 Mettre à la terre le boîtier de l'onduleur via la connexion de mise à la terre externe AVERTISSEMENT Forte intensité de courant ► Toujours respecter les dispositions locales sur les exigences relatives au câble de mise à la terre. ►...
  • Page 20 à tous ces onduleurs, notamment lorsqu'ils sont combinés dans une installation photovoltaïque. Les onduleurs solaires Delta proposent différentes options de mise en service, de communication des appareils et de surveil- lance de l'installation. La variante choisie a un impact sur les activités suivantes : ●...
  • Page 21 Liste de contrôle pour la planification de la communication des appareils Point de contrôle Description Solution Ordinateur Windows doté du logiciel Delta Service (DSS). Les onduleurs doivent être connectés via RS485. L'ordinateur est intégré dans le bus RS485 en tant que maître via un adaptateur Combien d'onduleurs de ce type Un smartphone avec l'appli- USB-RS485 standard.
  • Page 22 Application DeltaSolar pour appareils mobiles (smartphone 6x entrées numériques Bornier ou tablette) avec iOS et Android 2x contacts secs Bornier ● Logiciel Delta Service (DSS) pour PC sous Windows. Télécharger sur partnerportal.delta-emea.com (inscription 1x dispositif de coupure externe Bornier nécessaire).
  • Page 23 5 Communication des appareils et surveillance de l'installation Raccordement d'un enregistreur de données 5.5.2 Raccordement d'un onduleur individuel à un Raccordement d'un enregistreur de enregistreur de données données Résistance de terminaison = ON 5.5.1 Introduction Résistance de terminaison = ON RS485 Passarelle Raccordement d'un onduleur individuel à...
  • Page 24 5 Communication des appareils et surveillance de l'installation Raccordement d'un enregistreur de données 5.5.3 Raccordement de plusieurs onduleurs à un enregistreur de données 5.5.3.1 Remarques générales ► Définir un ID différent pour chaque onduleur. Sinon, l'en- registreur de données ne peut pas identifier les onduleurs individuels.
  • Page 25 5 Communication des appareils et surveillance de l'installation Raccordement d'un enregistreur de données L'enregistreur de données est situé au milieu du bus RS485 Résistance de terminaison Résistance de terminaison = OFF Passarelle RS485 Raccordement de plusieurs onduleurs avec enregistreur de don- nées au milieu du bus RS485 ►...
  • Page 26 5 Communication des appareils et surveillance de l'installation Raccordement d'un collecteur de données DC1 de Delta 5.6.2 Raccordement d'un onduleur individuel au DC1 Raccordement d'un collecteur de don- nées DC1 de Delta Résistance de terminaison = ON 5.6.1 Introduction Scénarios d'application pour le collecteur de données DC1 : ●...
  • Page 27 5 Communication des appareils et surveillance de l'installation Raccordement d'un collecteur de données DC1 de Delta 5.6.3 Raccordement de plusieurs onduleurs au DC1 5.6.3.1 Remarques générales ► Poser impérativement les deux câbles sur le raccordement RS485-1 sur le DC1 ! ►...
  • Page 28 5 Communication des appareils et surveillance de l'installation Raccordement d'un collecteur de données DC1 de Delta L'enregistreur de données est situé au milieu du bus RS485 Résistance de terminaison RS485 Raccordement de plusieurs onduleurs au DC1 dans le bus RS485 ►...
  • Page 29 12 VDC (2). Les deux relais sont conçus comme des contacts normalement ouverts. Après la mise en service, un événement peut être attribué aux contacts secs à l'aide du logiciel Delta Service ou de l'applica- tion DeltaSolar. Lampe Événement Description Désactivé...
  • Page 30 5 Communication des appareils et surveillance de l'installation Dispositifs d'alarme externe Récepteur de commande centralisée Entrées númerique V1 K0 K1 K2 K3 K4 K5 K6 Récepteur de commande centralisée Schéma de raccordement d'un récepteur de commande centra- lisée Bornier avec entrées numériques L'onduleur dispose de 4 entrées numériques pour le raccor- dement d'un récepteur de commande centralisée.
  • Page 31 5 Communication des appareils et surveillance de l'installation Dispositif de coupure externe 5.10 Rétraction du câble de communication Dispositif de coupure externe Bornier avec entrées numériques Pour déconnecter l'onduleur du point de raccordement au réseau côté AC, un signal de commutation peut être envoyé sur l'entrée numérique K0 (1).
  • Page 32 5 Communication des appareils et surveillance de l'installation Mettre le câble RS485 à la terre 5.11 Mettre le câble RS485 à la terre SNYBL1-4 ATTENTION Courants indésirables Si plusieurs onduleurs sont reliés entre eux via RS485, des courants indésirables peuvent surgir sur certaines variantes d'installation.
  • Page 33 Logiciel Delta Service (DSS) l'onduleur. Afin de choisir un adaptateur USB/RS485 approprié, veuillez contacter le service technique de Delta. Le logiciel DSS peut être téléchargé sur https://solarsolutions. delta-emea.com. Vous pouvez utiliser les paires de bornes 3+4 ou 5+6 pour rac- corder l'ordinateur.
  • Page 34 être au moins de 6 mm Les erreurs pouvant survenir ont été examinées par la société Delta en conformité avec les normes d'installation Le boîtier de l'onduleur peut également être mis actuellement en vigueur. Ces investigations ont révélé qu'il n'y a à...
  • Page 35 6 Raccordement au réseau (AC) Tensions réseau admissibles 3P3W Plage de tensions 3P4W Plage de tensions L1-L2 400 V ± 20 % L1-N 230 V ±20 % 280 mm 280 mm L1-L3 400 V ± 20 % L2-N 230 V ±20 % L2-L3 400 V...
  • Page 36 6 Raccordement au réseau (AC) Spécifications du câble AC Spécification du câble PE avec conducteur 6.9.2 6.9.3 unique Le conducteur PE peut être raccordé en tant que partie d'un câble à 4 ou 5 conducteurs ou en tant que câble séparé à conducteur unique. Presse-étoupe PE Cuivre ou aluminium Presse-étoupe AC...
  • Page 37 6 Raccordement au réseau (AC) Dimensions des cosses de câble pour le conducteur PE 6.9.6 Remarques relatives à l'utilisation de câbles en aluminium sectoriels Matériau du boulon fileté PE : revêtement en nickel En cas d'utilisation de câbles en aluminium sectoriels sans connecteurs Al-Cu à...
  • Page 38 6 Raccordement au réseau (AC) 6.11 Protection de réseau et d'installation 1. La norme allemande VDE-AR-N 4105 exige l'utilisation d'une protection de réseau et d'installation externe avec disjoncteur de couplage pour les installations photovol- taïques d'une capacité supérieure à 30 kVA. 2.
  • Page 39 6 Raccordement au réseau (AC) 6.12 Remarques sur la pose du câble AC Faire passer le câble par le bas ou par l'arrière. Insérer le câble horizontalement de manière à ce que les bagues d'étanchéité du presse-étoupe AC soient bien serrées. Si le câble est inséré...
  • Page 40 6 Raccordement au réseau (AC) 6.13 Connecter le câble AC Il existe normalement un sectionneur (p. ex. dans un boîtier de raccordement de l'appareil) entre l'onduleur et le point de raccordement au réseau ou entre l'onduleur et les modules photo- voltaïques pour séparer l'onduleur de toutes les sources de tension AC et DC et le mettre hors tension.
  • Page 41 6 Raccordement au réseau (AC) ATTENTION ATTENTION Lors de la pose des pièces d'étanchéité, veiller Faire passer le câble AC par le bas ou par l'ar- à ce que les griffes de la plus grande bague rière et l'introduire tout droit (à l'horizontale). d'étanchéité...
  • Page 42 6 Raccordement au réseau (AC) 6.14 Raccorder le câble PE (facultatif) Cette étape n'est nécessaire que si vous tirez le conducteur PE comme un câble séparé ! Utilisation des composants du presse-étoupe PE en fonction du diamètre des câbles Diamètre du câble Couple 16 à...
  • Page 43 7 Raccordement des modules solaires Raccordement des modules so- Polarité de la tension DC laires ► Vérifier la polarité de la tension DC au niveau des chaînes de modules avant de connecter les modules photovol- taïques. Remarques générales ATTENTION Installation photovoltaïque mal dimensionnée Une installation photovoltaïque mal dimensionnée peut occa- sionner des dommages sur l'onduleur.
  • Page 44 7 Raccordement des modules solaires Fonctionnement de la surveillance inté- Utilisation de fusibles de chaîne grée des chaînes Il est possible de raccorder au maximum 2 chaînes de modules à un seul régulateur MPP de cet onduleur. C'est pourquoi aucun La surveillance des chaînes est assurée par des capteurs de courant.
  • Page 45 7 Raccordement des modules solaires Spécifications des câbles DC Les fiches DC de tous les connecteurs DC sont fournies avec l'onduleur. Les fiches DC ne sont adaptées qu'aux câbles en cuivre. Vous pouvez télécharger les instructions de montage des fiches DC sur le site d'Amphenol : www.amphenol-solar.com. Pour toute commande ultérieure ou si vous avez besoin d'une autre taille, veuillez vous référer aux données indiquées dans le tableau suivant.
  • Page 46 8.1.3 Logiciel Delta Service (DSS) Comm. Communication LED : rouge / jaune / verte Le logiciel Delta Service est disponible pour les ordinateurs Win- dows et peut être téléchargé sur partnerportal.delta-emea.com Utilisation et couleurs des LED (inscription nécessaire). L'ordinateur est connecté au bornier RS485 d'un onduleur dans La LED est éteinte.
  • Page 47 8 Mise en service Affichage LED Grid Alarme Explication 1s/1s Séquence de démarrage. L'onduleur s'est connecté au réseau. Erreur de l'onduleur. Coupure par signal externe. 1s/1s Avertissement de l'onduleur. 1s/1s Erreur installation photovoltaïque. 1s/1s Avertissement installation photovoltaïque. 5s/10s Pas de DC. Apparaît même lorsque les deux sectionneurs DC sont ouverts. 0.25s 0.25s Problème DC.
  • Page 48 à l'onduleur avec l'application DeltaSolar ! ► Pour réinitialiser le protocole RS485 au protocole DELTA, voir « 8.6.9 Bascule du protocole RS485 vers DELTA (en option) », p. 65. « 8.6.2 Réglages de base », p. 49. Ces réglages doivent tou- jours être effectués.
  • Page 49 8 Mise en service Mise en service à l'aide de l'application DeltaSolar 8.6.2 Réglages de base Démarrer l'application DeltaSolar et saisir les informa- Appuyer sur l'icône Bluetooth. tions de connexion. Créer un compte si vous n'en avez pas encore. Appuyer sur le numéro de série de l'onduleur. S'appro- L'application DeltaSolar se connecte à...
  • Page 50 Saisir le code de service et appuyer sur Envoyer. Le Les réglages réseau de l'onduleur sont chargés. code de service peut être obtenu auprès du service technique de Delta. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 51 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Dans le menu Paramètres d'installation, appuyer sur  Si nécessaire, définir l'identifiant de l'onduleur Sélectionner le pays.  l'enregistrer . Chaque onduleur de l'installation photo- voltaïque doit avoir son propre identifiant. ...
  • Page 52 8 Mise en service Mise en service à l'aide de l'application DeltaSolar L'onduleur est configuré automatiquement en fonction du Acquitter le message qui s’affiche après l’enregistre- pays sélectionné. ment. Si vous souhaitez effectuer d'autres réglages, restez dans le Les réglages de base sont ainsi terminés et l'onduleur menu Réglages réseau.
  • Page 53 8 Mise en service Mise en service à l'aide de l'application DeltaSolar 8.6.3 Détection d'arc (en option) La détection d'arc est désactivée en usine. Cette section décrit comment activer cette fonction avec l'application DeltaSolar et les réglages possibles. Les descriptions contenues dans cette section sont valables pour les onduleurs M50A Flex, M70A Flex et M100A Flex.
  • Page 54 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Acquitter le message qui s’affiche après l’enregistre- Pour enregistrer les réglages, appuyer sur r’égler à la fin du menu ARC. ment. La détection d'arc est activée. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 55 8 Mise en service Mise en service à l'aide de l'application DeltaSolar 8.6.4 Connexion AC (en option) En usine, la connexion AC est établie avec conducteur neutre (3P4W). Si la connexion AC est établie sans conducteur neutre (3P3W), le paramètre Connexion AC doit être modifié. Ce para- mètre est accessible dans les réglages réseau du menu Para- mètres d'installation.
  • Page 56 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Acquitter le message qui s'affiche après l'enregistre- Pour enregistrer les réglages, appuyer sur Régler à la fin du menu Paramètres d'installation. ment. Le réglage de la connexion AC est terminé. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 57 8 Mise en service Mise en service à l'aide de l'application DeltaSolar 8.6.5 Fonction anti-PID (en option) La dégradation induite par le potentiel (Potential-induced degra- Mode de fonctionnement dation, ou PID) se produit lorsque d'importantes différences de La fonction est active si un temps de déclenchement > 0 est tension entre les cellules photovoltaïques et le potentiel de terre défini.
  • Page 58 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Acquitter le message qui s'affiche après l'enregistre- Pour enregistrer les réglages, appuyer sur Régler à la fin du menu PID. ment. Le réglage de la fonction anti-PID est terminé. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 59 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Dispositif de coupure externe (EPO, arrêt d'ur- 8.6.6 gence) (en option) Le relais du dispositif de coupure externe (arrêt d'urgence) peut être réglé en tant que contact à ouverture ou contact à fermeture. Ce paramètre est accessible dans les réglages réseau du menu Paramètres d'installation.
  • Page 60 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Acquitter le message qui s'affiche après l'enregistre- Pour enregistrer les réglages, appuyer sur Régler à la fin du menu Paramètres d'installation. ment. Le réglage du relais de la coupure externe est terminé. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 61 Ne modifier ce paramètre qu'après avoir consulté le service après-vente Delta. Active ou désactive le mode d'isolation et définit la résistance d'isolation. Ces paramètres sont accessibles dans les réglages réseau du menu Paramètres d'installation.
  • Page 62 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Acquitter le message qui s'affiche après l'enregistre- Pour enregistrer les réglages, appuyer sur Appliquer à la fin du menu Paramètres d'installation. ment. Le réglage du mode d'isolation est terminé. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 63 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Si vous ne vous trouvez pas dans le menu Paramètres 8.6.8 Bascule du protocole RS485 vers SUNSPEC d'installation, appuyer sur Back (Précédent). (en option) Les réglages pour le protocole RS485 se trouvent dans l’option de menu Réglage local >...
  • Page 64 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Saisir le code de service et appuyer sur Envoyer. Appuyer sur Change to Sunspec protocol (Passer au protocole Sunspec). Acquitter le message qui s'affiche après l'enregistre- Le protocole SUNSPEC est défini. L'application DeltaSo- ment.
  • Page 65 Les réglages pour le protocole RS485 se trouvent dans l’option de menu Réglage local > Mainte- nance > Change Protocol. Appuyez sur Oui pour passer au protocole DELTA. Appuyer sur le numéro de série de l’onduleur. S’appro- cher de l’onduleur s’il n’est pas affiché.
  • Page 66 8 Mise en service Mise en service à l'aide de l'application DeltaSolar Die Umstellung auf das DELTA-Protokoll ist abgeschlos- sen. N’oubliez pas de repasser au protocole SUN- SPEC une fois les réglages terminés ! Voir « 8.6.8 Bascule du protocole RS485 vers SUN- SPEC (en option) », p.
  • Page 67 8 Mise en service Mise en service à l'aide du logiciel Delta Service (DSS) Mise en service à l'aide du logiciel Del- ta Service (DSS) 8.7.1 Prérequis ● Tous les onduleurs sont alimentés et allumés. ● Tous les onduleurs de l'installation photovoltaïque sont connectés via RS485.
  • Page 68 8 Mise en service Mise en service à l'aide du logiciel Delta Service (DSS) 1. Sélectionner RS485 2. Sous Monitor Mode , sélection- ner le type d'onduleur 3. Sélectionner Broadcast pour accéder à tous les onduleurs du bus RS485. 4. Sélectionner le port COM dans lequel l'adaptateur USB-RS485 est inséré...
  • Page 69 8 Mise en service Mise en service à l'aide du logiciel Delta Service (DSS) 8. Si nécessaire, adapter les iden- tifiants des onduleurs et les enregistrer en appuyant sur Définir l'ID 9. Sélectionner le pays ou le type de réseau...
  • Page 70 9 Courbes caractéristiques Courbes caractéristiques Remarque : puissance réactive complète disponible jusqu’à 900 V VOC. Redémarrage à une valeur d’hystérésis de 850 V. = 400 V = 100 kW) cos ϕ = 1,0 110% 100% 90 % 80 % 550 V 70 % 610 V 720 V...
  • Page 71 9 Courbes caractéristiques [kW] = 400 cos ϕ = 1,0 Temperature ambiante 25 °C 30 °C 40 °C 50 °C 1000 Tension PV [V Courbe caractéristique « Régulation de puissance active en fonction de la tension photovoltaïque, cos φ = 1,0 ; tension AC = 400 V »...
  • Page 72 9 Courbes caractéristiques [kW] = 480 cos ϕ = 1,0 Temperature ambiante 30 °C 40 °C 50 °C 1000 Tension PV [V Courbe caractéristique « Régulation de puissance active en fonction de la tension photovoltaïque, cos φ = 1,0 ; tension AC = 480 V »...
  • Page 73 9 Courbes caractéristiques Rendement [%] = 400 V 100% 610 V 550 V 840 V 100% Puissance de sortie AC P/P = 100 kW Courbe caractéristique de rendement ; tension AC = 400 V Rendement [%] = 480 V 100% 550 V 720 V 840 V...
  • Page 74 9 Courbes caractéristiques par tracker MPP [kW] 25,2 30,0 16,5 15,1 35,7 1002 avec ventilateur Tension d'entrée DC sans ventilateur Courbe caractéristique « Puissance DC max. par régulateur MPP en fonction de la tension d'entrée DC » Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 75 9 Courbes caractéristiques par tracker MPP 0,028 1002 avec ventilateur Tension d'entrée DC sans ventilateur Courbe caractéristique « Courant DC max. par régulateur MPP en fonction de la tension d'entrée DC » Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
  • Page 76 10 Caractéristiques techniques 10. Caractéristiques techniques Entrée (DC) M100A Puissance d'entrée maximale (par régulateur MPP / totale) 25,2 kW / 110 kW 100 kW Puissance nominale 200 à 1 000 V Plage de tension d'entrée de service 1 100 V Tension d'entrée maximale 610 V Tension nominale...
  • Page 77 RS485, Bluetooth® Communication Modbus RTU Protocoles de communication Spécifications générales M100A M100A_280 Nom de modèle Delta RPI104M280000 Référence de pièce Delta -25 à +60 °C Plage globale de températures de fonctionnement 0 à 100 %, sans condensation Humidité relative de l'air...
  • Page 78 Autres pays européens +49 7641 455 549 © Copyright – Delta Electronics (Germany) GmbH – Tous droits réservés. Toutes les informations et spécifications sont susceptibles d'être modifiées sans avis préalable. Instructions d'installation et de mise en service de l'onduleur solaire M100A_280 Flex RPI104M280xxx EU V5.0 FR 2025-04-11...
