Composants pour Montrac TracSwitch
1.7.
Description du système
Le TracSwitch a pour objet de répartir des Shuttles provenant d'une voie de transport sur deux
voies (Trac Switch-Divide) ou de guider des Shuttles provenant de deux voies sur une seule (Trac
Switch-Collect).
Il est actionné par un moteur à courant continu par l'intermédiaire d'un pignon et d'une roue
dentée. Le plateau tournant est verrouillé et déverrouillé en fin de course. Les fins de course du
mouvement de rotation sont amorties par l'intermédiaire de la commande et sont détectées par un
détecteur de proximité inductif.
1.8.
Description des fonctions
Le Trac est constitué d'un profilé aluminium anodisé incolore. Les deux rainures en Té sur l'un des
côtés reçoivent un profilé de guidage extrudé dans lequel sont introduits les deux conducteurs
d'alimentation (24 V DC) des navettes.
Les rainures en Té situées du côté opposé aux conducteurs d'alimentation servent à fixer les cames
de pilotage des Shuttles.
Le Trac est compatible avec le concept de fixation Quick-Set.
Les galets de roulement des Shuttles circulent sur les deux chanfreins supérieurs du profilé. Les
deux faces verticales opposées, situées au-dessus des rainures en Té, soutiennent les Shuttles par
l'intermédiaire d'une paire de galets supplémentaires.
Les différentes sections Trac sont connectées par l'intermédiaire d'un TracLink supportant la
dilatation. L'alimentation électrique peut être réalisée au niveau de chaque TracLink.

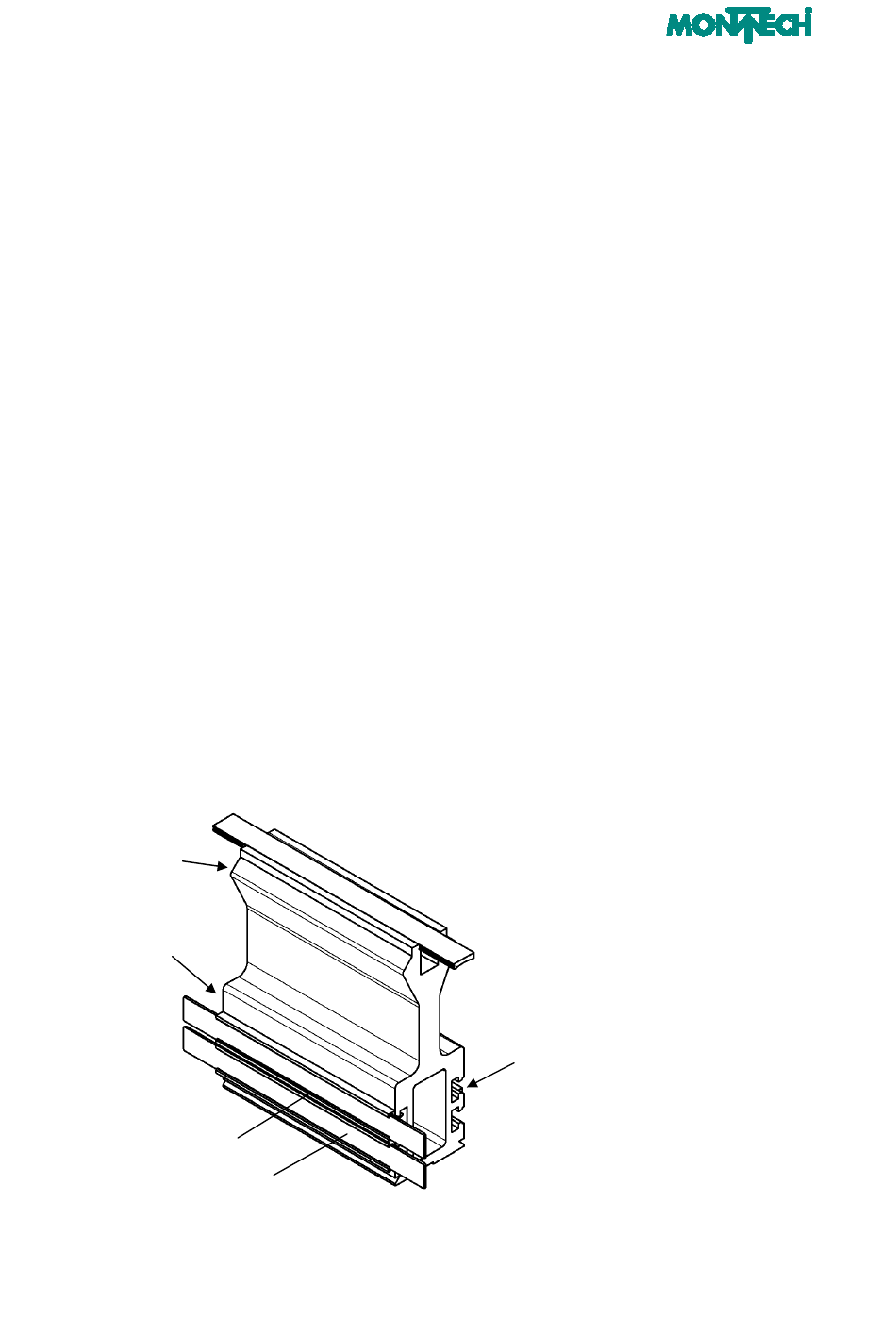

Trac
Chanfreins du
profilé
Faces verticales
Profilé de guidage
Rails de guidage
6
Rainure en Té
