Composants pour Montrac TracSwitch
6.2.1. Réglage des positions TracSwitch (nouvelle commande moteur)
Les positions TracSwitch doivent être réglées lorsqu'elles ne sont plus correctes (ce qui peut se
produire lorsque l'installation a été montée sous contrainte mécanique et que les forces de tension
ont été communiquées au TracSwitch) ou lorsque la commande a dû être remplacée.
1. Débrancher la tension d'alimentation
– Avant d'effectuer des travaux sur le TracSwitch, vérifier l'absence de tension au
niveau du TracSwitch / de l'installation et l'impossibilité de branchement par un
personnel non autorisé !

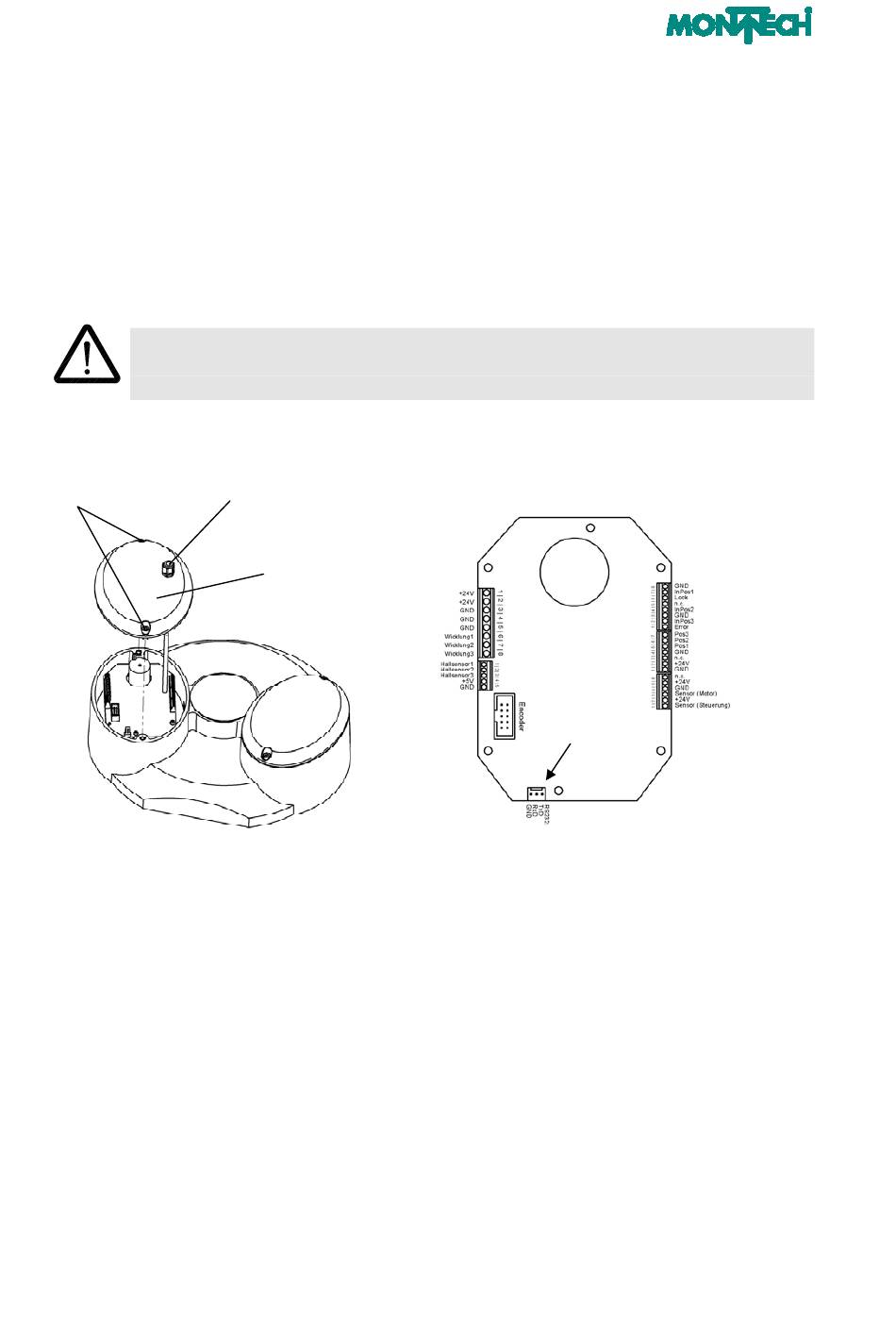

2. Retirer le couvercle
310, 340
Desserrer le presse-étoupe (Pos. 240) afin
que le câble puisse être déplacé plus
facilement.
Desserrer les vis à tête cylindrique (Pos. 310)
/ les rondelles nervurées (Pos. 340) afin de
pouvoir retirer le couvercle (Pos. 80).
54
240
80
3. Relier la commande à une interface série
Connecteur S2
Relier le connecteur S2 de la commande
à une interface série à l'aide du câble de
liaison PC Réf. 57369.
