Mode d'emploi
Composants pour Montrac TracSwitch
6.5.
Remplacement du détecteur de proximité inductif (côté commande et côté moteur)
6.5.1. Détecteur de proximité côté commande
– Avant d'effectuer des travaux sur le TracSwitch, vérifier l'absence de tension au
niveau du TracSwitch / de l'installation et l'impossibilité de branchement par un
personnel non autorisé !

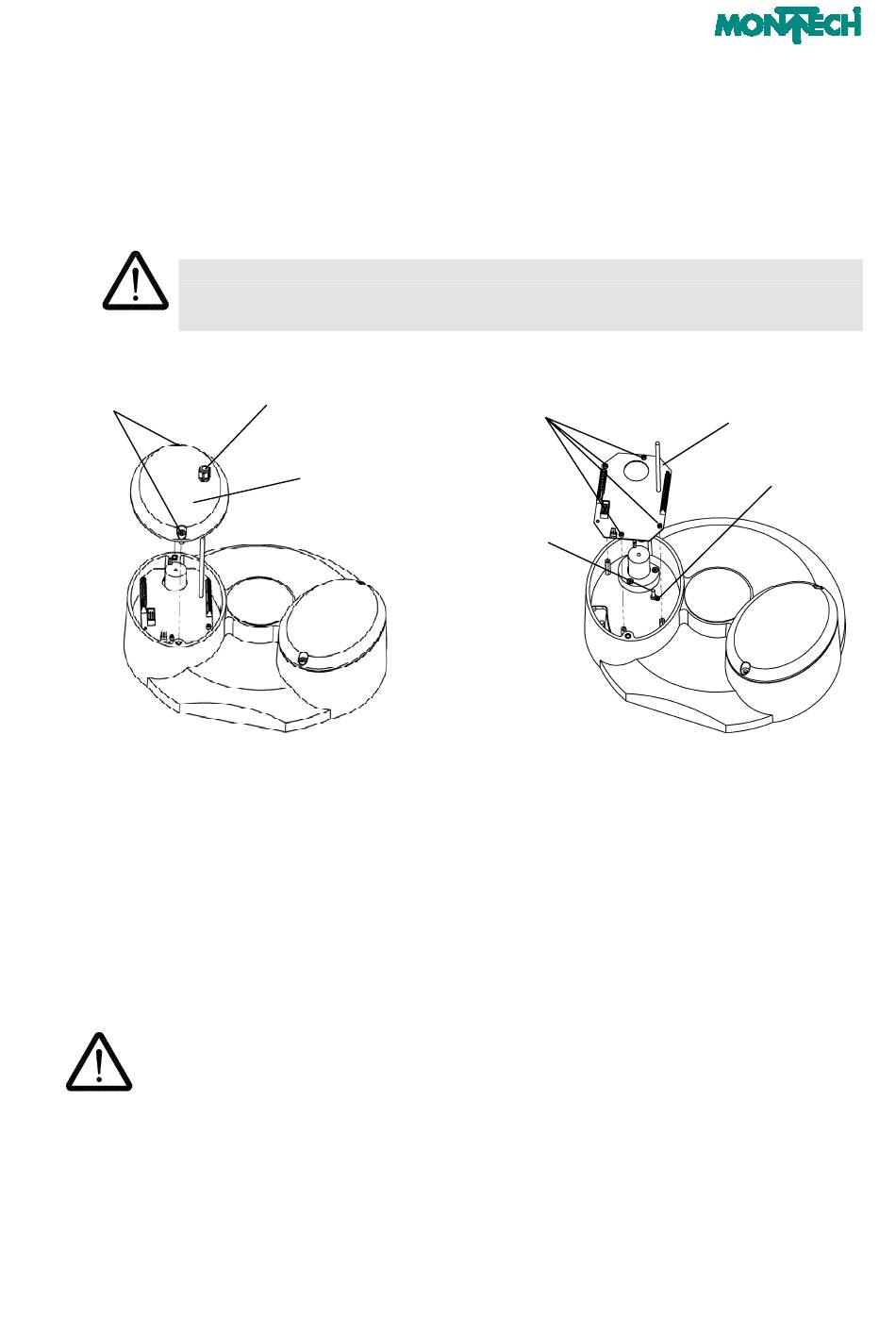

1. Retirer le couvercle
310, 340
Desserrer le presse-étoupe (Pos. 240) afin
que le câble puisse être déplacé plus
facilement.
Desserrer les vis à tête cylindrique (Pos. 310)
/ les rondelles nervurées (Pos. 340) afin de
pouvoir retirer le couvercle (Pos. 80).
3. Détacher le câble du détecteur de proximité de la borne (commande Pos. 100). Desserrer la vis
(Pos. 160) et retirer le détecteur de proximité (Pos. 200). Raccourcir le câble du nouveau détecteur
de proximité à 240mm. L'intervalle de commutation doit être réglé à 1mm ; bloquer à l'aide de la
pièce de blocage (Pos. 150) et de la vis (Pos. 160). Raccorder le câble comme indiqué au → Chapitre
5.4.3. Monter la commande moteur (Pos. 100) avec les vis à tête cylindrique (Pos. 320).
Attention ! Ne coincer aucun fil !
4. Lors du montage du couvercle (Pos. 80), veiller à ne coincer aucun fil/câble. Bloquer le couvercle
avec les vis à tête cylindrique (Pos. 310) et les rondelles nervurées (Pos. 340) ainsi que le presse-
étoupe (Pos. 240)
Une fois le remplacement du détecteur de proximité terminé, contrôler les positions du TracSwitch,
et si nécessaire, procéder à un nouveau réglage → Chapitre 6.2.1. à partir de l'étape 12.
240
80
2. Retirer la commande moteur
320
200
Retirer les vis à tête cylindrique (Pos.
320) et la commande moteur (Pos. 100).
100
150, 160
73
