Mode d'emploi
Composants pour Montrac TracSwitch
4.1.2. Procédure de configuration :
Le matériel suivant est nécessaire pour configurer les TracSwitch :
- Jeu de clés six pans
- Clé plate de 13
- Bloc d'alimentation secteur 24 VDC / 3 A
- PC ou ordinateur portable avec le logiciel „Montech Motor Configurator"
- Câble de liaison PC Réf. 57369
1. Les informations pour la configuration (fonction et position des rails d'alimentation) se trouvent
sur le plan de l'installation. Commencer le montage à l'endroit où le couvercle (Pos. 150) est libre
d'accès.

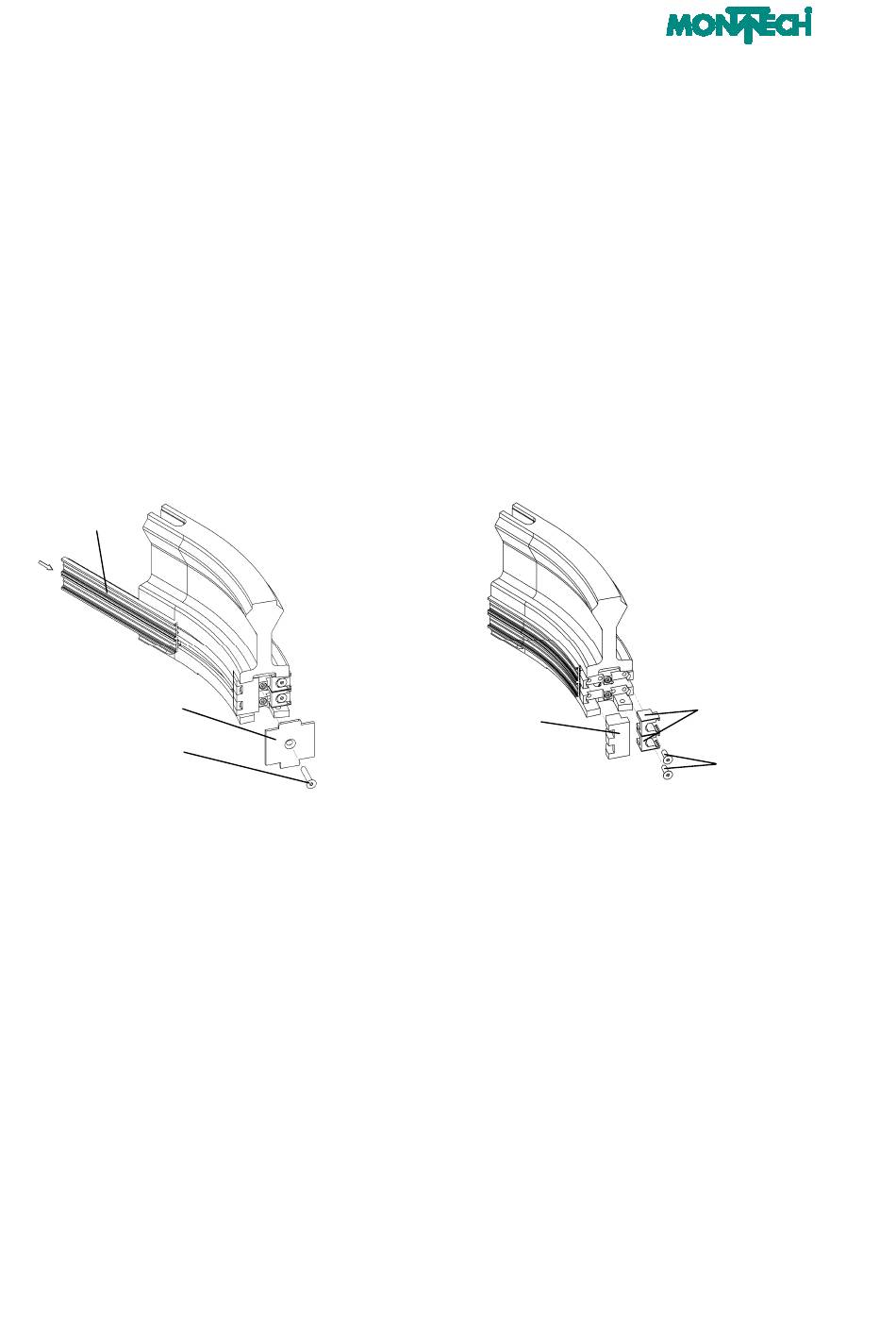

2. Monter le profilé de guidage
180
150
320
Introduire le profilé de guidage (intérieur,
court = Pos.180, extérieur, long = Pos. 190)
dans la rainure en Té du rail et le pousser
avec précaution avec une massette
plastique jusqu'à ce qu'il soit à fleur de
l'extrémité du rail. Retirer la vis à tête
fraisée (Pos. 320) et le couvercle (Pos. 150)
22
3. Changer la fixation
160
Desserrer les vis à tête fraisée (Pos.
300) et les pièces de blocage (Pos.
140). Ensuite, inverser les pièces de
blocage (Pos. 140) et le cache
d'isolation (Pos.160).
140
300
