Mode d'emploi
Composants pour Montrac TracSwitch

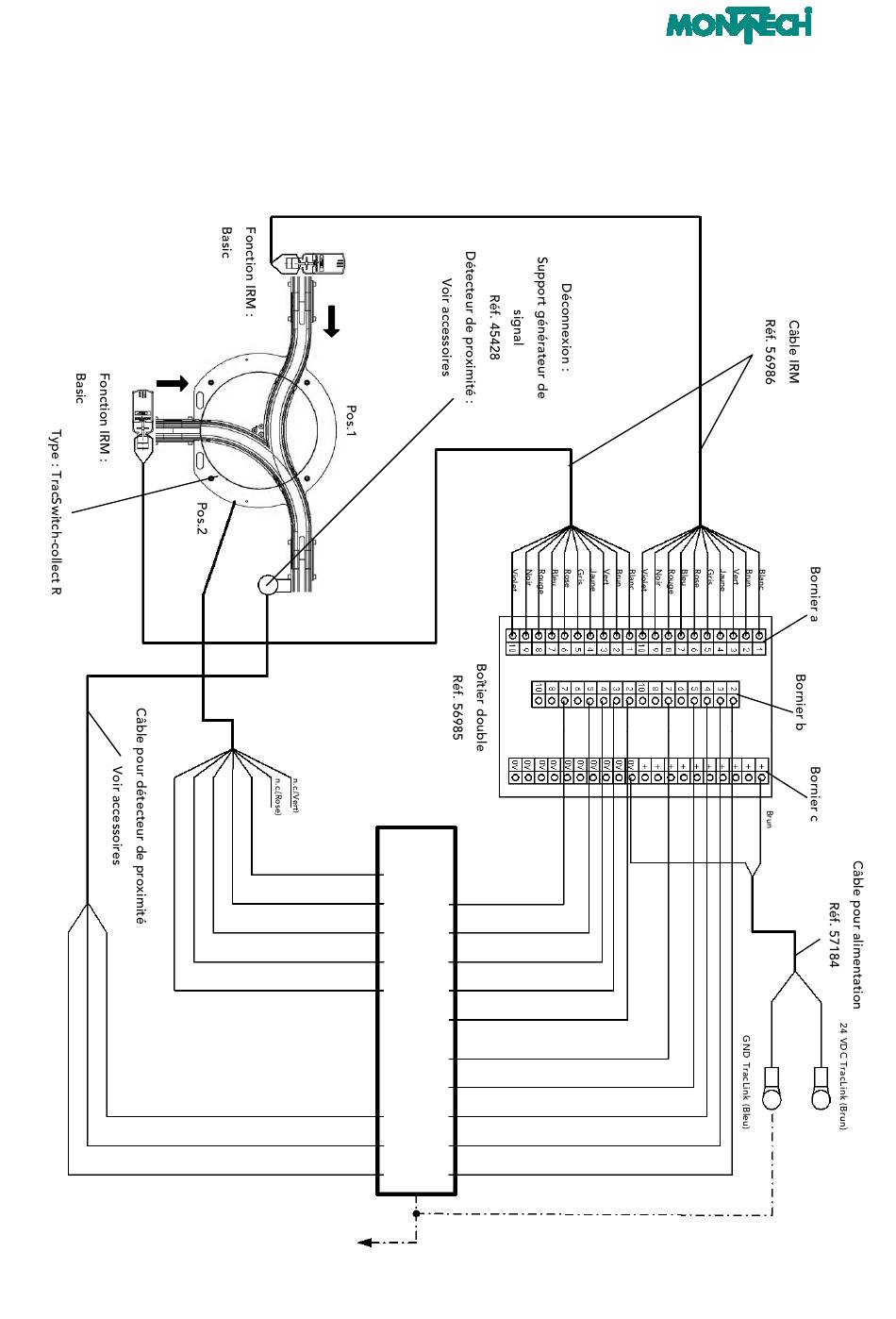

5.5.1. Schéma de connexion : TracSwitch-collect R→PLC
Détecteur de proximité GND (Bleu)
Déconnexion (Noir)
Détecteur de proximité 24 VDC (Brun)
Liaison équipotentielle entre l'alimentation
de l'automate programmable et
l'alimentation du système de transport
Montrac.
38
PLC
Error (Bleu)
DIN
InPos.2 (Gris)
DOT*
DIN
InPos.1 (Jaune)
DIN*
DIN
Pos.2 (Brun)
DOT
TxD
Pos.1 (Blanc)
DOT
DOT*
RxD
DOT*
DIN*
TxD
GND
DOT*
DIN
RxD
24VDC
* Il existe la possibilité de ne communiquer que par l'interface série RS-232.
(RxD, TxD) (Detect, Start, Start Back)
Démar. retour avec
vitesse B
Detect
Interface série RS232
Démar. aller avec vitesse B
Interface série RS232
Démar. retour avec vitesse B
Detect
Interface série RS232
Démar. aller avec vitesse B
Interface série RS232
GND
Bleu
