Mode d'emploi
Composants pour Montrac TracSwitch
6.5.2. Détecteur de proximité côté moteur
– Avant d'effectuer des travaux sur le TracSwitch, vérifier l'absence de tension au
niveau du TracSwitch / de l'installation et l'impossibilité de branchement par un
personnel non autorisé !

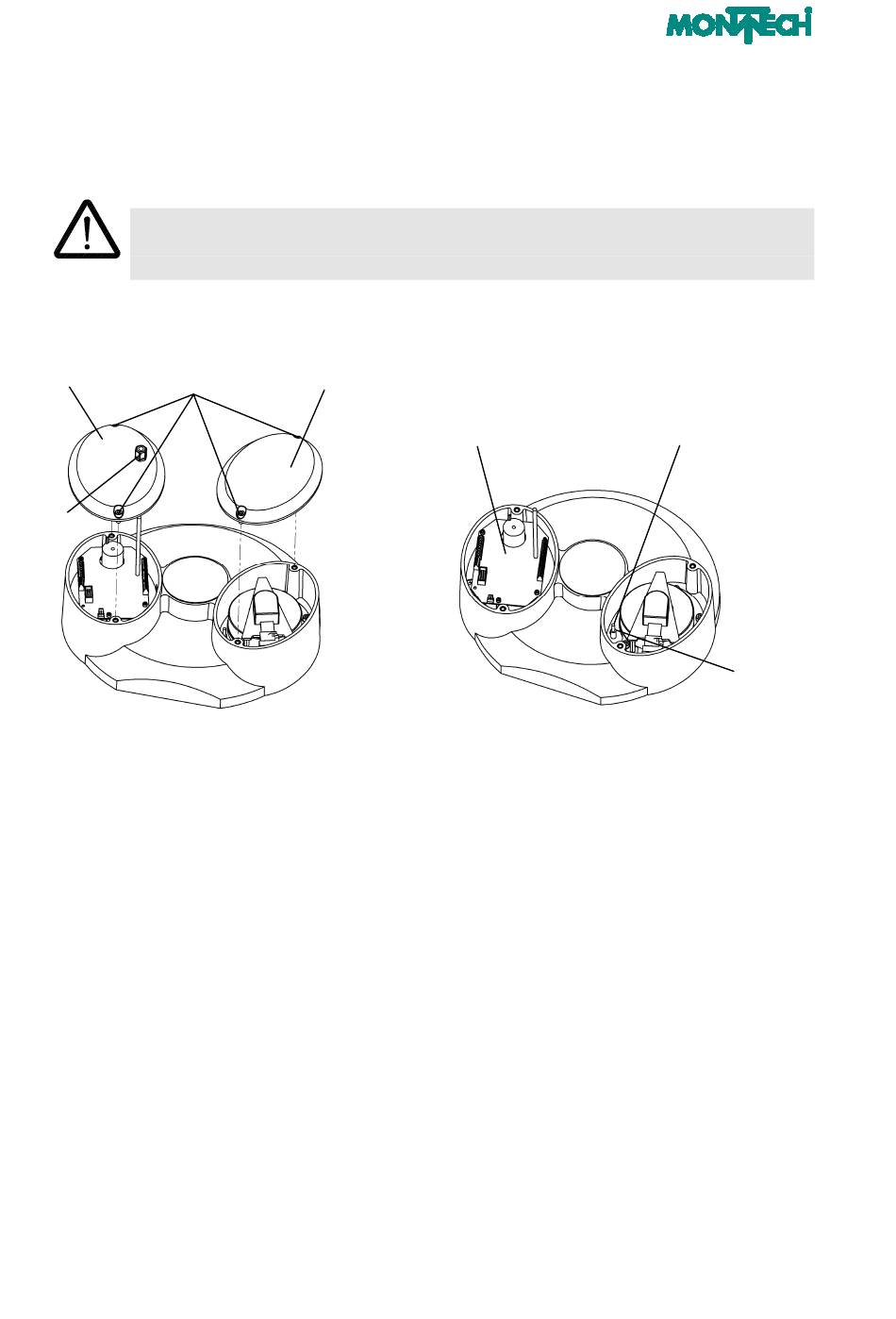

1. Retirer le couvercle
80
310, 340
240
Desserrer le presse-étoupe (Pos. 240) afin
que le câble puisse être déplacé plus
facilement.
Desserrer les vis à tête cylindrique (Pos. 310)
/ les rondelles nervurées (Pos. 340) afin de
pouvoir retirer les couvercles (Pos. 70 & 80).
74
2. Dévisser le détecteur de proximité
70
100
Desserrer la vis (Pos. 160) et retirer le
détecteur de proximité (Pos. 200). Enlever le
détecteur de proximité au niveau des bornes
c & d sur la commande moteur (Pos. 100).
150, 160
200
