Composants pour Montrac TracSwitch

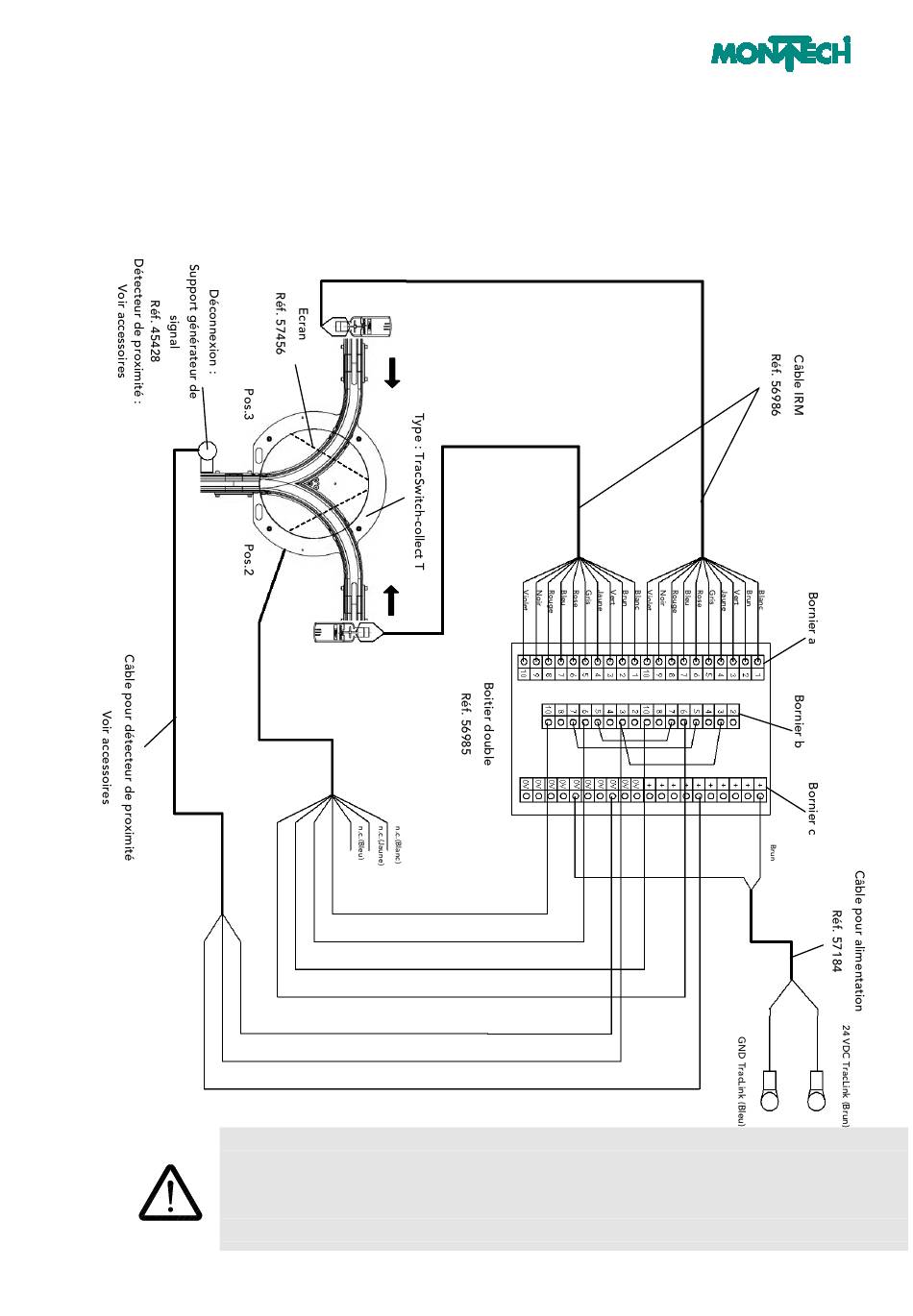

5.5.8. Schéma de connexion : TracSwitch-collect T
Dans le cas du TracSwitch-collect T, il est nécessaire de monter un écran (Réf. 57456)
(→ Chapitre 2.5.2)
– Fixer les priorités au niveau des IRM !
Remarque :
Deux modules priorisés ou deux modules non priorisés sur le même TracSwitch Collect
(en cas de mauvaise installation) se comportent de la manière suivante :
dès que deux Shuttles sont en attente en même temps, AUCUN Shuttle n'est démarré !
Fonction IRM :
Collecting Switch
prioritaire
ou non prioritaire
Fonction IRM :
Collecting Switch
prioritaire
ou non prioritaire
InPos.3 (Rose)
Pos.3 (Vert)
InPos.2 (Gris)
Pos.2 (Brun)
Détecteur de proximité GND (Bleu)
Déconnexion (Noir)
Détecteur de proximité 24 VDC (Brun)
Bleu
