Mode d'emploi
Composants pour Montrac TracSwitch

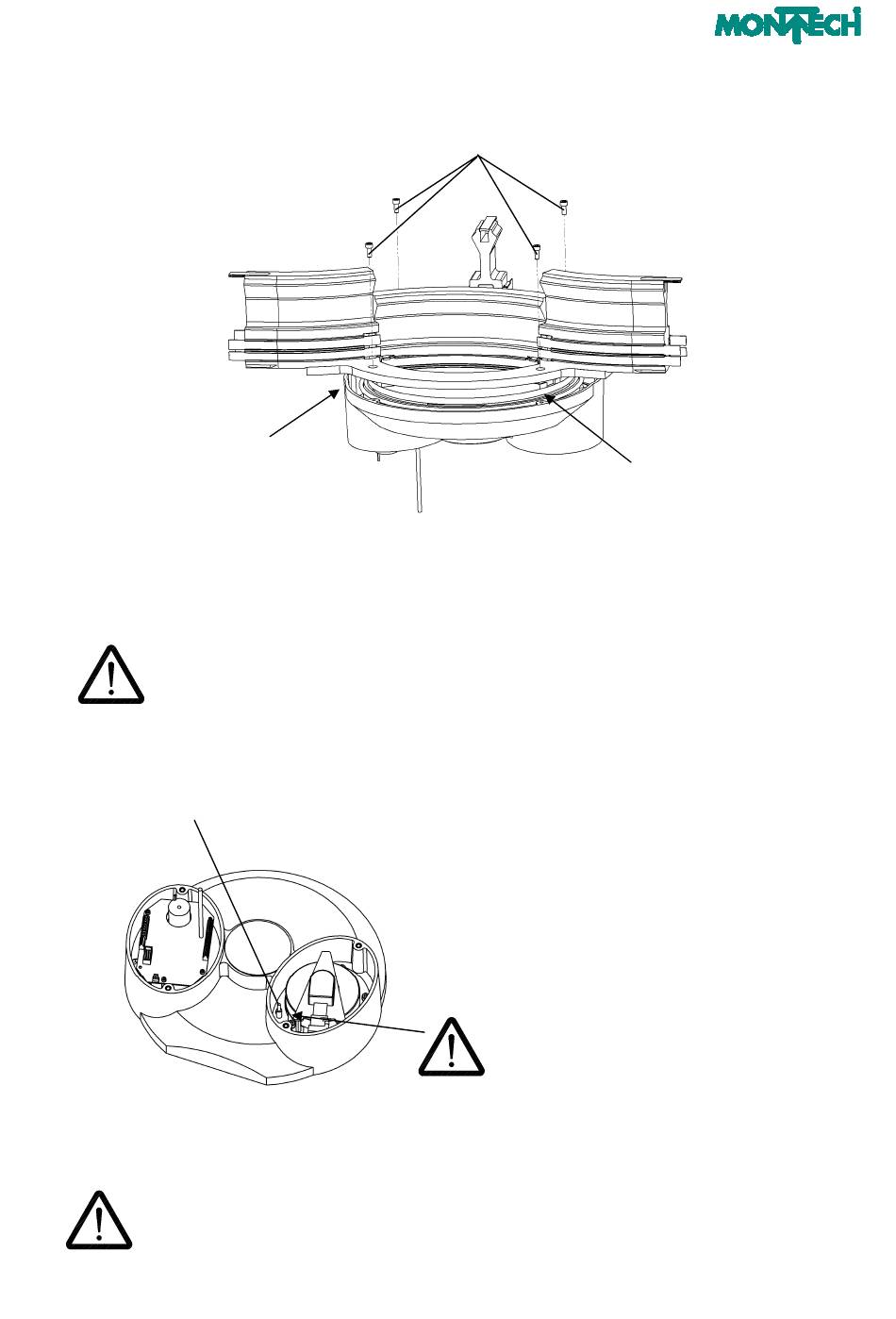

3. Remplacer le détecteur de proximité
Abaisser la structure
de base (Pos. 10) de
environ 40mm
4. Raccourcir le câble du nouveau détecteur de proximité à la longueur de 1080mm. Desserrer les vis
à tête cylindrique (Pos. 340) et les rondelles nervurées (Pos. 400). Abaisser la structure de base (Pos.
10) de environ 40mm et retirer l'ancien détecteur de proximité. Le nouveau détecteur de proximité
(Pos. 200) peut alors être introduit ; veiller à ce qu'il ne dépasse à aucun endroit.
A l'occasion du montage de la structure de base, veiller à ne coincer aucun câble ! Les ergots
de centrage doivent se trouver dans le bon perçage. Bloquer les vis à tête cylindrique (Pos.
340) et les rondelles nervurées (Pos. 400) au couple de 6Nm !
5. Régler et raccorder le détecteur de proximité
150, 160
6. A l'occasion du montage des couvercles (Pos. 70 & 80), veiller à ne coincer aucun fil/câble.
Monter les couvercles avec les vis à tête cylindrique (Pos. 310) et les rondelles nervurées (Pos. 340).
Bloquer le presse-étoupe (Pos. 240).
Une fois le remplacement du détecteur de proximité terminé, il est nécessaire de procéder
à un nouveau contrôle des positions du TracSwitch et éventuellement de les régler à
nouveau ! → Chapitre 6.2.1 à partir de l'étape 12.
340, 400
L'intervalle de commutation du détecteur de proximité
doit être réglé sur 1mm et être bloqué à l'aide de la pièce
de blocage (Pos. 150) et de la vis (Pos. 160). Veiller à ce
que le câble ne soit pas en contact avec la pièce rotative.
Raccorder le câble comme indiqué aux→ Chapitres 5.4.3.
& 5.4.4.
Le câble ne doit pas être en
contact avec la partie rotative du
moteur !
Lors de l'introduction du
détecteur de proximité, veiller à
ce que les câbles ne dépassent
nulle part.
75
