Mode d'emploi

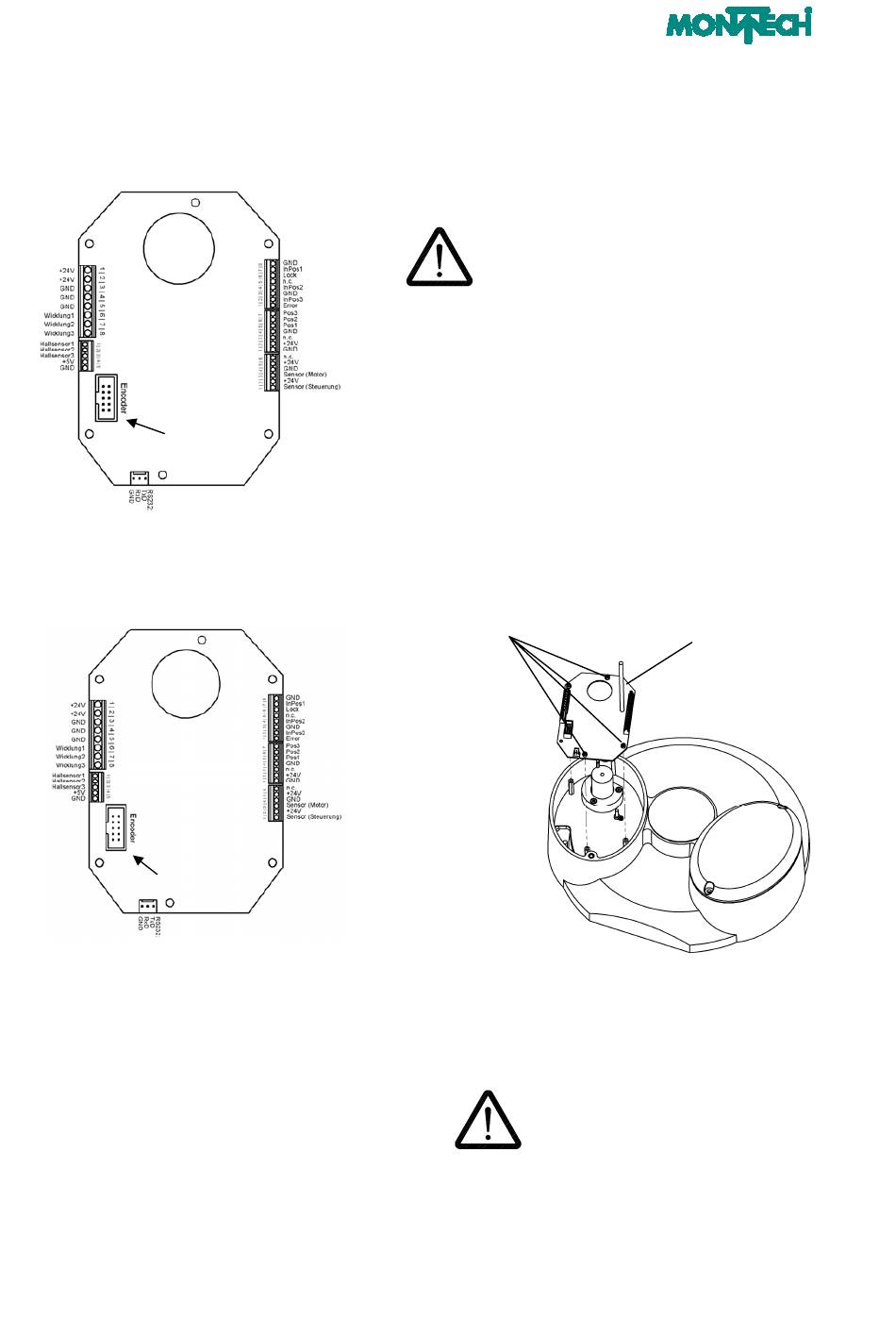

Composants pour Montrac TracSwitch
3. Débrancher le connecteur S1 et retirer tous les fils 4. Remplacer la commande
Connecteur S1
5. Câbler la commande
Connecteur S1
La nouvelle commande moteur peut alors être
connectée selon les tableaux de connexion →
Chapitre 5.3.
Conseil : si vous avez noté l'affectation
précise au préalable, il est possible de câbler
la commande moteur à partir de vos notes.
52
Pour le remplacement de la commande :
S'assurer que l'on est bien relié à la terre.
Le non respect de cette consigne peut
engendrer des dommages sur la
commande !
6. Fixer la commande moteur
320
Fixer la commande moteur (Pos. 100) avec les
vis à tête cylindrique (Pos. 320).
Attention à ne coincer aucun fil !
100
