Mode d'emploi
Composants pour Montrac TracSwitch

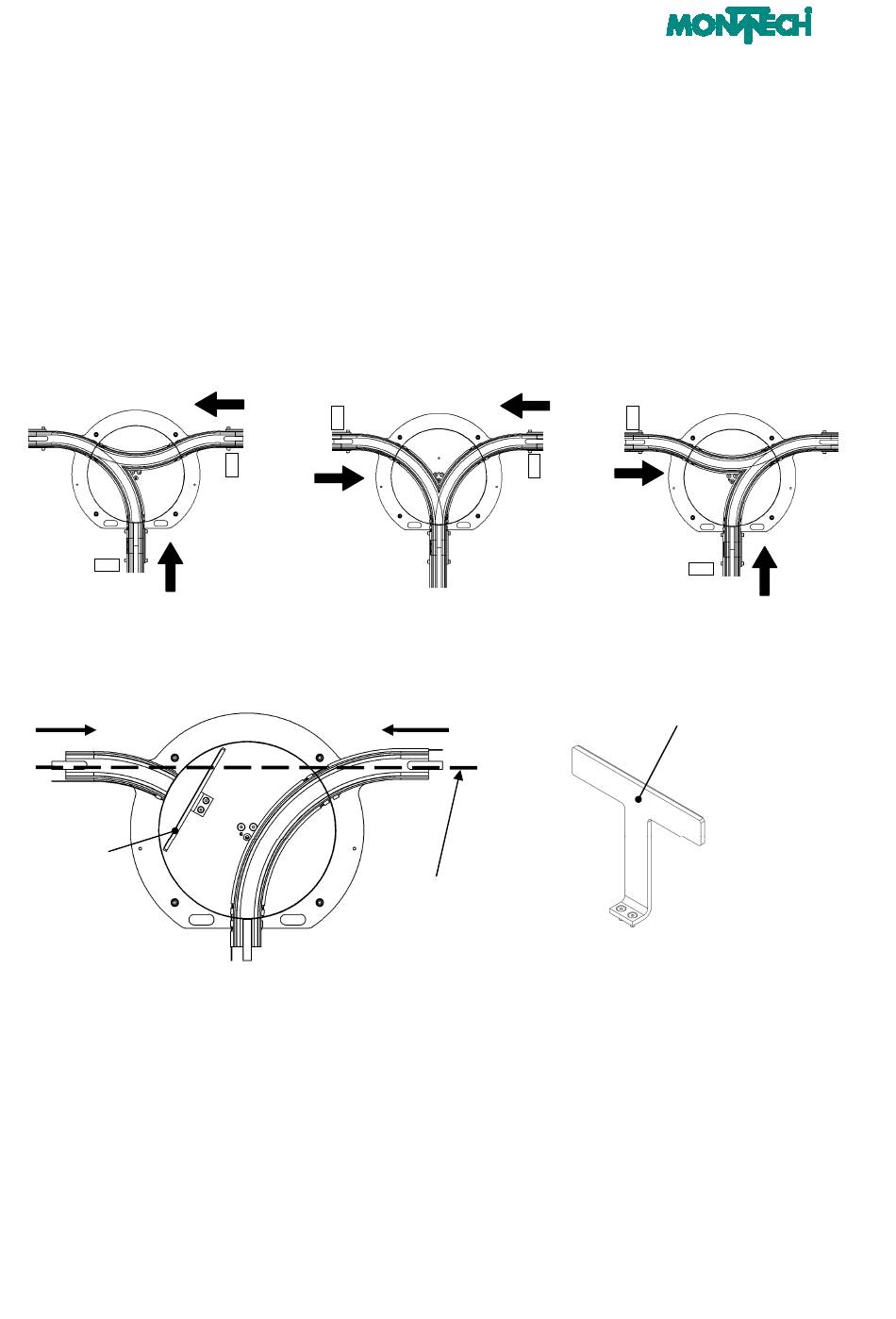

2.5.2. TracSwitch-collect
En fonction du cas d'application, différentes positions du TracSwitch sont nécessaires.
TracSwitch-collect
TracSwitch-collect L
Pos.1
Pos.3
IRM
1)
TracSwitch-collect T
Ecran
– L'utilisation du TracSwitch-collect T requiert le montage d'un écran (Réf. 57456) car les Shuttles
viennent à la rencontre les uns des autres et peuvent ainsi se masquer mutuellement avec la
cellule opto-électronique (ce qui peut entraîner des perturbations).
12
TracSwitch-collect T
IRM
IRM
Pos.3
Ligne de visée de la
cellule opto-électronique
1)
TracSwitch-collect R
IRM
IRM
Pos.2
IRM
Pos.1
Pos.2
57456
