Mode d'emploi
Composants pour Montrac TracSwitch
15. Transmission des configurations
sélectionnées
Firmware Version:

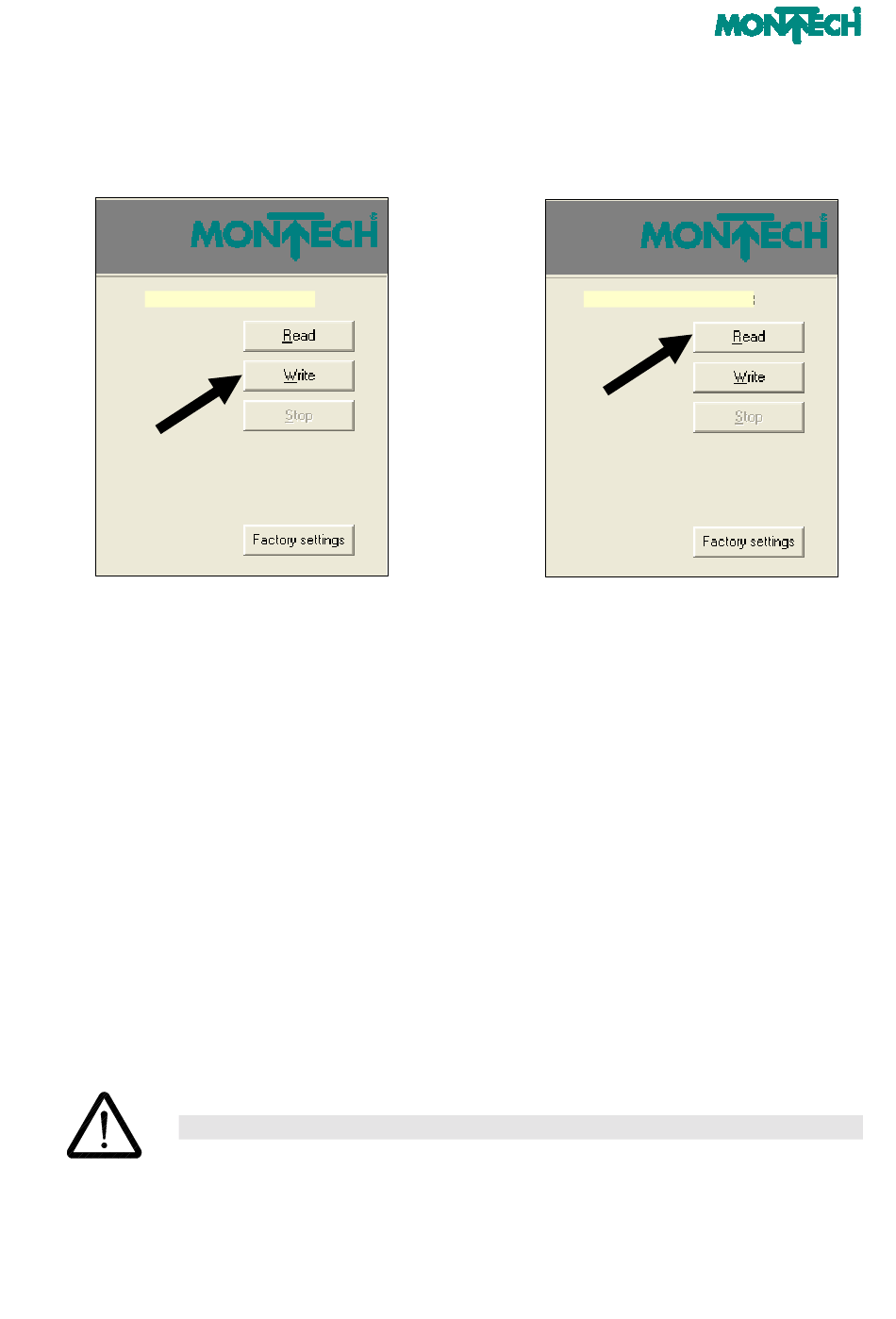

Cliquer sur „Write" pour transmettre la
configuration sélectionnée au
TracSwitch. (attendre la fin de la
procédure d'écriture)
17. Les modifications sont prises en compte par la commande par le déclenchement d'un nouveau
déplacement sur origine de position.
Il existe deux possibilités pour déclencher un déplacement sur origine de position :
1. une coupure de courant
2. l'application pendant 3 secondes d'une tension de 24 VDC aux entrées des positions
utilisées
(par ex. Pos. 1 et Pos. 2)
18. Retirer le câble de liaison PC et le bloc d'alimentation secteur (alimentation en courant). Lors du
montage du couvercle (Pos. 80), veiller à ce qu'aucun fil/câble ne soit coincé.
Fixer le couvercle (Pos. 80) à l'aide des vis à tête cylindrique (Pos. 310) et des rondelles nervurées
(Pos. 340).
Bloquer le presse-étoupe (Pos. 240).
Le TracSwitch peut alors être monté.
– Un nouveau réglage du TracSwitch n'est possible qu'après le montage !
X.XX
16. Contrôle du bon enregistrement
Firmware Version:
Cliquer sur „Read" et contrôler que la
commande moteur a sauvegardé la
configuration sélectionnée correctement.
X.XX
27
