2. Fixez le capot au support avec un écrou borgne (A).
3. Fermez le capot du diviseur. Consultez
fermeture diviseur, page
NOTE:
Les capots du diviseur en polyéthylène peuvent se dilater
ou se contracter lorsque soumis aux grandes variations de
température. Les positions de la goupille supérieure et du
support inférieur peuvent être ajustées pour compenser les
variations dimensionnelles. Consultez
diviseur, page
41.
Réglage du capot du diviseur
Les capots du diviseur en polyéthylène se dilatent ou se contractent lorsqu'ils sont soumis à de grandes variations de
température. Les positions de la goupille supérieure et du loquet inférieur peuvent être ajustées pour compenser les
variations dimensionnelles.
1. Mesurez l'écart (X) entre l'extrémité avant du capot du
diviseur et le cadre de la plateforme et comparez la mesure
aux valeurs indiquées dans le tableau
Tableau 3.1 Graphique de l'écart (X)
Température
°C (°F)
-4 (25)
7 (45)
18 (65)
29 (85)
41 (105)
52 (125)
63 (145)
89 (165)
169878
Fermeture du capot
39.
Réglage du capot du
3.1, page
41.
Écart (X) entre le capot du
diviseur et le cadre
mm (po)
28 (1 1/8)
24 (1)
20 (13/16)
16 (5/8)
12 (1/2)
8 (5/16)
4 (3/16)
0
OPÉRATION

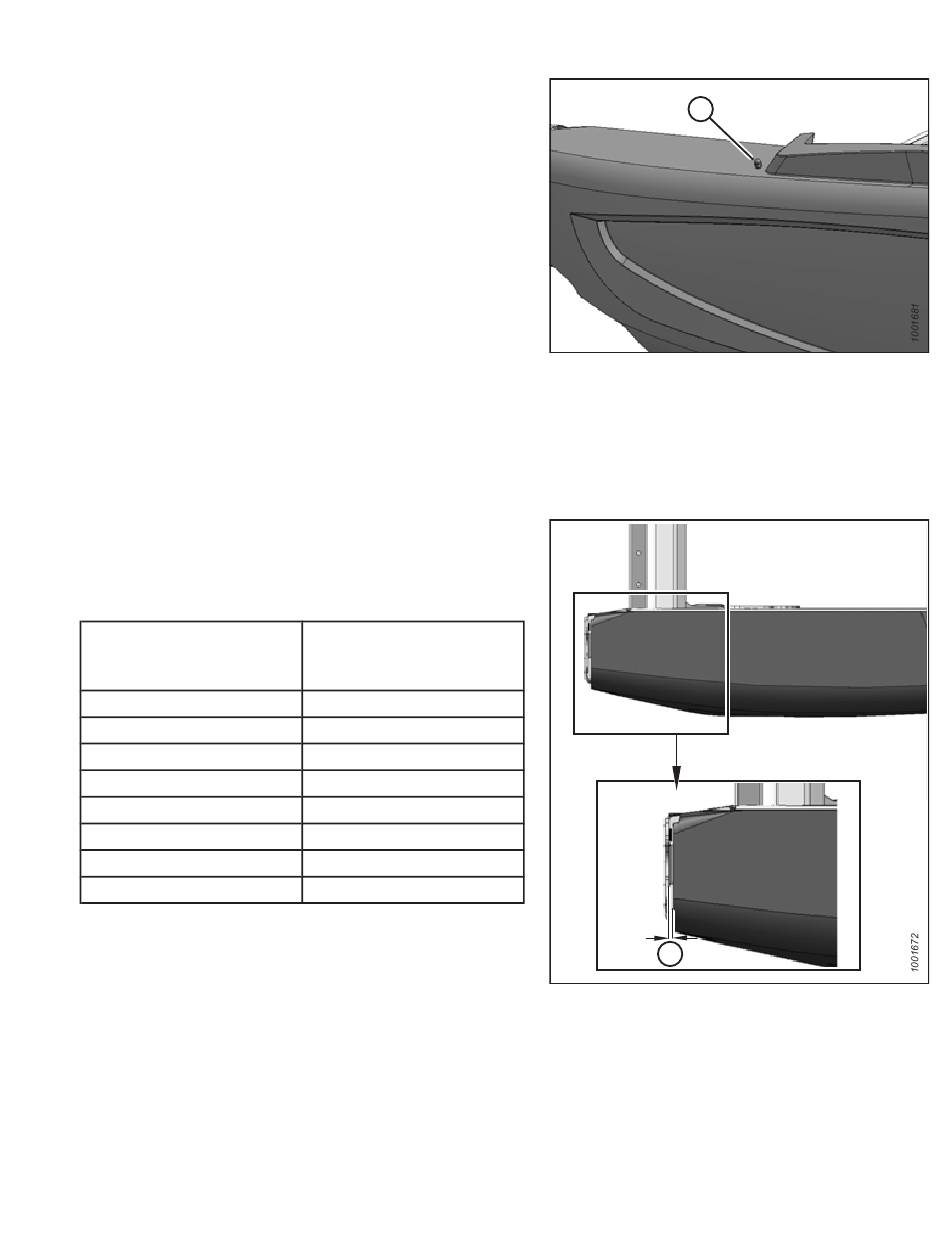

Figure 3.15: Capot du diviseur gauche
Figure 3.16: Capot du diviseur gauche
41
A
X
Révision B
