1. Démarrez le moteur et réglez la hauteur de la barre de
coupe à environ 150 mm (6 po) au-dessus du sol.
2. Coupez le moteur et retirez la clé du contact.
3. Mesurez l'écartement (A) aux emplacements (B) entre les
rabatteurs et la tôle d'extrémité aux deux extrémités de la
plateforme. Les écartements seront identiques si les
rabatteurs sont centrés.
Si un réglage est nécessaire :
4. Desserrez le boulon (A) sur chaque entretoise (B).
5. Déplacez latéralement l'extrémité avant du bras de support
central (C) du rabatteur comme indiqué, pour centrer les
deux rabatteurs.
6. Serrez les boulons (A) et couplez-les à 359 Nm (265 pi-lbf).
169878
MAINTENANCE ET ENTRETIEN

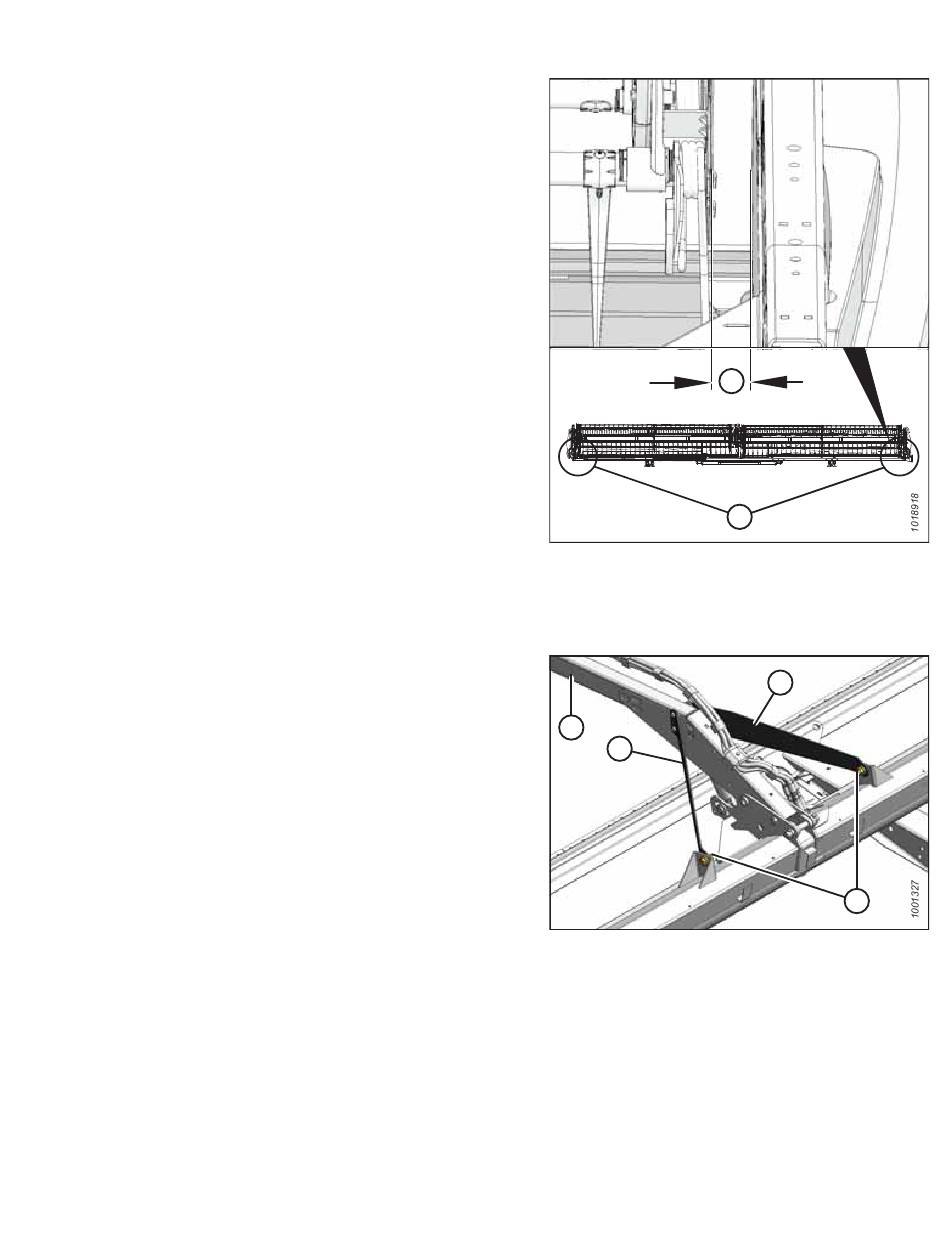

Figure 6.267: Emplacements de mesure du rabatteur
double
C
Figure 6.268: Bras de support central du rabatteur
495
A
B
B
B
A
