9. La page PARAMÈTRES est mise à jour pour afficher la
tension dans le champ VALEURS/ÉTAT (A). Abaissez
complètement le convoyeur, puis élevez-le à 305 mm (12
po) du sol pour afficher toute la plage de lectures de
tension.
10. Réglez les limites de tension (consultez
limites de tension, page
pas comprise entre les limites inférieure et supérieure, ou si
l'écart entre les limites inférieure et supérieure est
insuffisant (consultez le tableau
4.6.3 Étalonnage du contrôle de hauteur automatique de la plateforme
(CHAP) – Case IH 5130/6130/7130 ; 5140/6140/7140
La sortie du capteur du contrôle de hauteur automatique de la plateforme (CHAP) doit être étalonnée pour les
moissonneuses-batteuses Case IH séries 5, 6 et 7 (Midrange), sinon la fonction CHAP ne fonctionnera pas correctement.
Pour obtenir un fonctionnement optimal du contrôle de hauteur automatique de la plateforme (CHAP), suivez ces
procédures avec le vérin d'inclinaison réglé sur D Une fois les réglages et l'étalonnage terminés, réglez de nouveau le vérin
d'inclinaison à l'angle de plateforme souhaité. Pour obtenir des instructions, consultez
68.
NOTE:
Cette procédure s'applique aux moissonneuses-batteuses pourvues d'une version du logiciel inférieure à 28.00. Vous
trouverez les instructions d'étalonnage du CHAP pour les moissonneuses-batteuses pourvues d'une version du logiciel
4.7.5 Étalonnage du réglage automatique de hauteur de la plateforme – Case IH 7010/8010 ;
28.00 ou supérieure dans
7120/8120/9120 ; 7230/8230/9230 ; 7240/8240/9240 – Versions logicielles supérieures à 28.00, page
NOTE:
Il se peut que des modifications aient été apportées aux commandes ou à l'écran de la moissonneuse-batteuse depuis la
publication de ce document. Consultez le manuel d'opération de la moissonneuse-batteuse pour obtenir les informations
les plus récentes.
169878
CONTRÔLE DE HAUTEUR AUTOMATIQUE DE LA PLATEFORME
4.4.2 Réglage des
130) si la tension du capteur n'est
4.1, page
128).

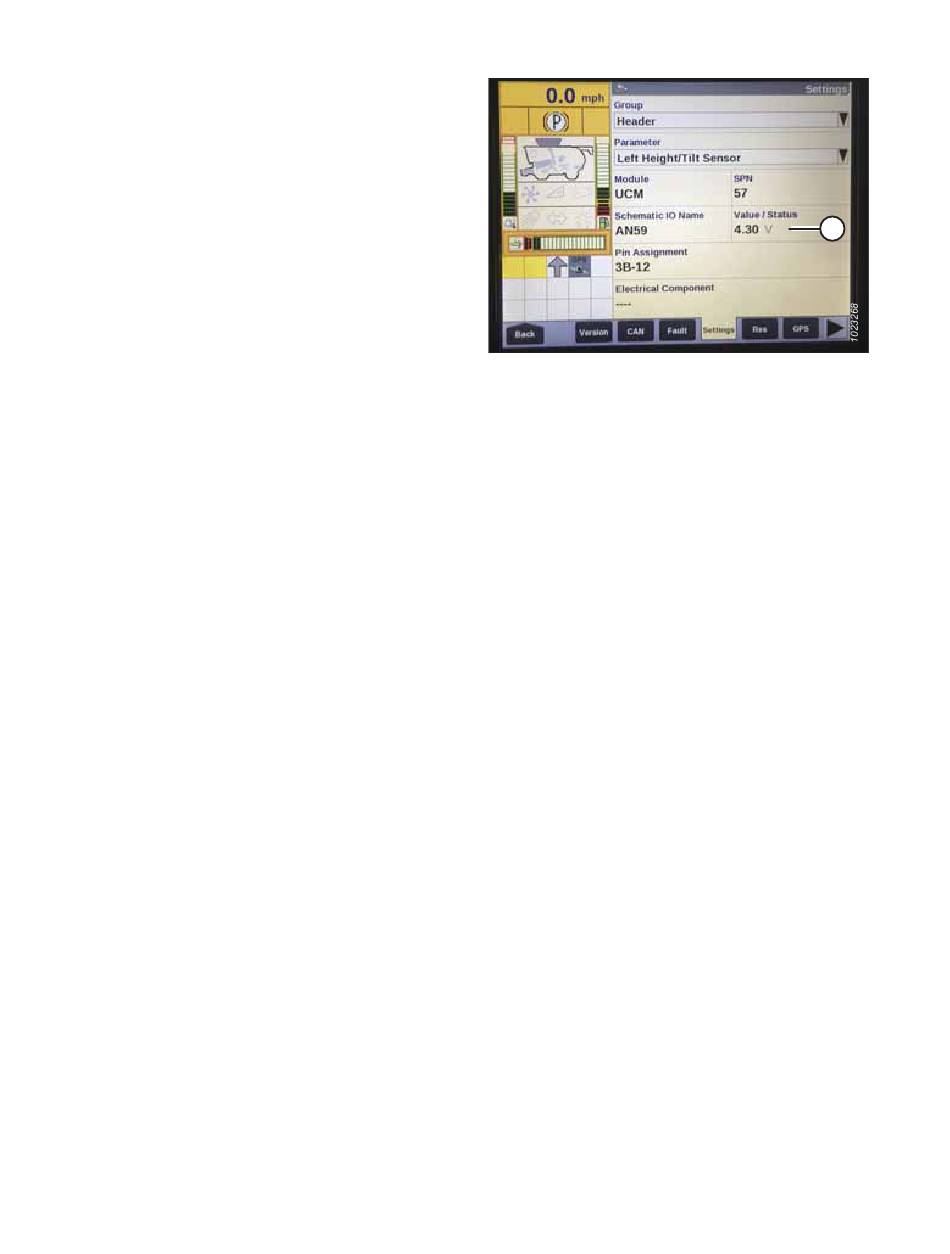

Figure 4.31: Afficheur de la moissonneuse-batteuse
Case IH
140
3.7.3 Angle de la plateforme, page
152.
A
Révision B
